Замена лески

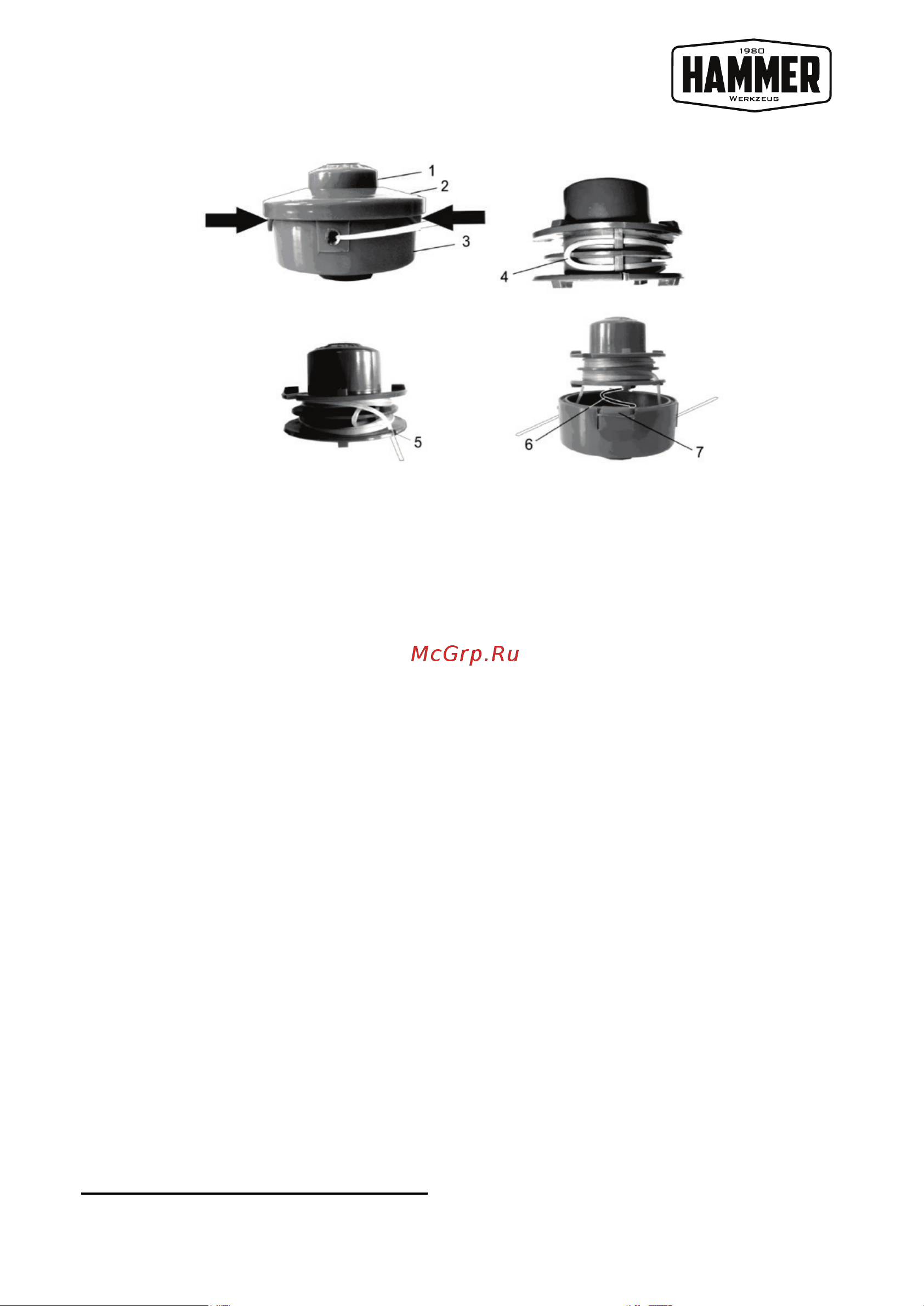

Рис. 3

1. Удерживая одной рукой катушку 3, отверните верхнюю крышку 2.

2. Выньте нажимную головку 1.

3. Проверьте степень износа фиксирующих зубцов на катушке и в корпусе

режущей головки. При необходимости удалите заусенцы или замените

триммерную головку.

4. Возьмите около 7 м новой лески. Сложите ее вдвое таким образом, чтобы

один конец лески был длиннее другого на 10-15 см, и пропустите середину лески

в прорезь перегородки двух блоков катушки.

5. Удерживая пальцами оба конца лески, намотайте ее ровными плотными

слоями на два блока катушки. Наматывайте леску в направлении, указанном на

катушке, при этом указательный палец поместите между двумя лесками, во

избежание перехлеста. Вставьте концы в пазы катушки 5.

Установка катушки с леской в головку.

1. Установите пружину 6 в катушку 1 и пропустите оба конца лески через

отверстия в корпусе 3 головки. Установите нажимную головку 1 в корпус 3.

2. Удерживая корпус 3 головки и катушку 1 вместе одной рукой, поочередно

потяните за концы лески для освобождения их из пазов катушки.

3. Заверните крышку 2 рукой, при этом другой рукой удерживайте корпус

катушки. Если длина лески выступает более чем на 3 см за нож ограничителя

длины лески на защитном корпусе следует обрезать леску на уровне ножа.

Подсоединение плечевого ремня.

1. Предварительно отрегулируйте длину ремня по своему росту. Оденьте

ремень.

2. Защелкните карабин ремня на расположенном на штанге 9 хомуте

3. Точно отрегулируйте длину ремня таким образом, чтобы ваша рука без

напряжения доставала переднюю рукоятку, а плоскость вращения инструмента

(ножа, лески) была параллельна земле.

ПОДГОТОВКА ТОПЛИВНОЙ СМЕСИ
