www.kraton.ru
Станок заточной BG 14-14, артикул 4 02 03 019
18 19
• Правильно соотносите технические возможности станка с га-
баритами металлических заготовок. Не шлифуйте заготовки, га
-
бариты и масса которых не позволяют надежно удерживать их
двумя руками и которые могут повредить шлифовальные узлы
станка.
• Для качественного и производительного шлифования заточ-
ник должен правильно, в соответствии с рекомендациями в спе
-
циальной технической литературе определить тип, вид связки,
твердость и структуру абразивного шлифовального круга в за
-
висимости от марки шлифуемого металла.
• Нельзя работать на станке, у которого установлены два круга
на одном шпинделе, если размер одного круга по диаметру от
-
личается от другого более чем на 10%.
• Абразивные круги, подвергшиеся какой-либо механической
переделке, химической обработке, не имеющие маркировки,
а также срок гарантии, которых истек, непосредственно перед
установкой на заточной станок должны быть испытаны на меха-
ническую прочность.
• У каждого станка на видном месте должна быть вывешена
таблица с указанием допустимой рабочей окружной скорости
используемого абразивного круга и числа оборотов в минуту
шпинделя станка.
• У каждого станка должна быть вывешена табличка с указани-
ем лица, ответственного за его эксплуатацию.
Примечание: станок является симметричной конструкцией, поэтому на детали яв-
ляющиеся зеркальным отражением и имеющих одинаковое назначение не выне
-
сены отдельные позиции.
Устройство станка

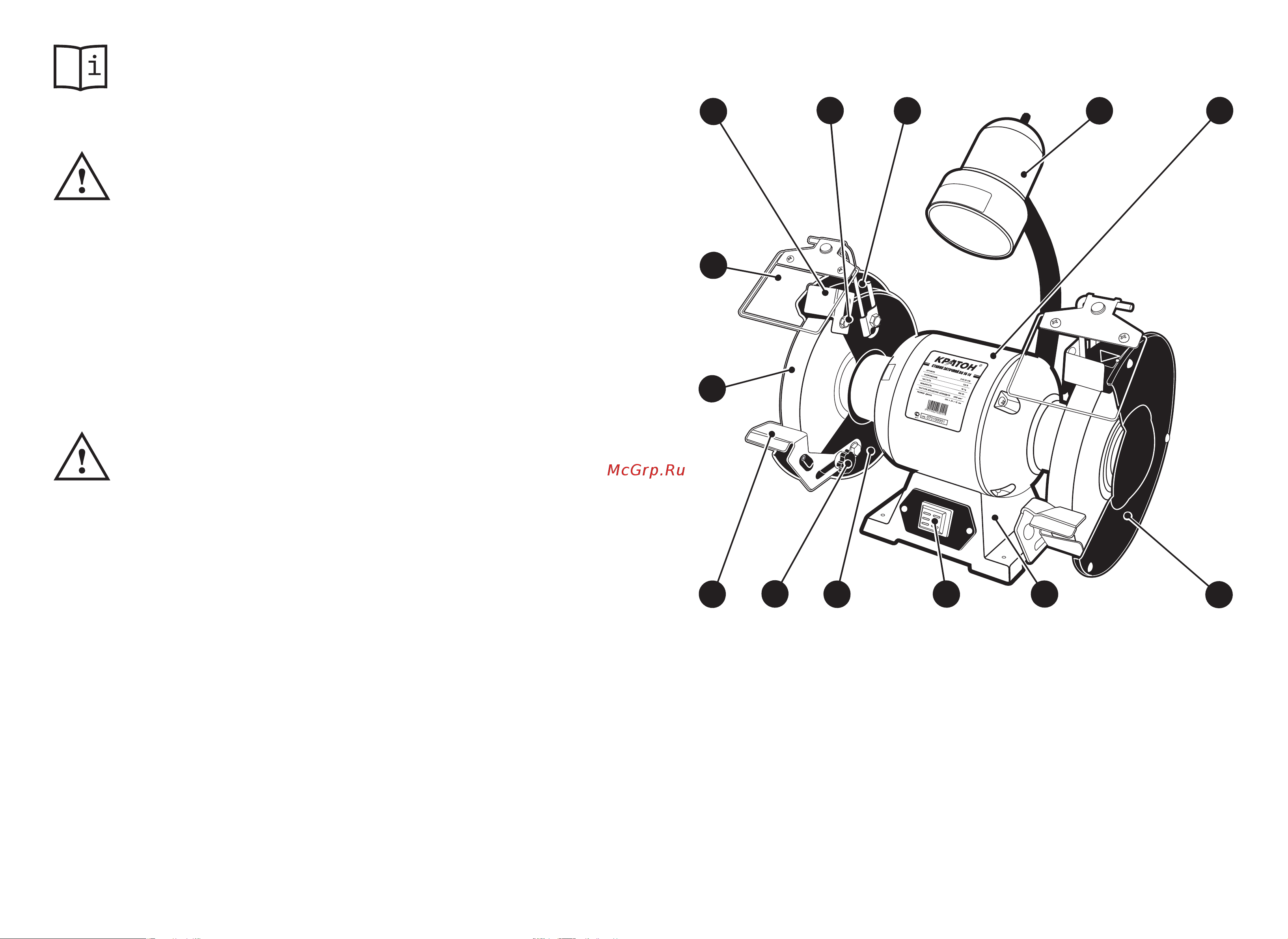

Рисунок 1 — Общий вид станка
1
2
3
4
5
6
7
8
10
1. Упор рабочий (подручник)
2. Абразивный шлифовальный круг
3. Защитный экран
4. Искрогаситель
5. Болт
6. Кожух
7. Светильник
8. Электродвигатель
9. Крышка
10. Корпус
11. Выключатель двухпозиционный
12. Крышка
13. Фиксатор
9
11
12
13
