• 9 •
ЭЛЕКТРОДВИГАТЕЛЬ-ЛЕЗВИЕ
ВРАЩЕНИЕ
кВт
0,56
ДИАМЕТР ШКИВА
мм
260
РАЗМЕРЫ ЛЕЗВИЯ
мм
20x0,9x2085
СКОРОСТЬ РЕЗАНИЯ ЛЕЗВИЯ
м/мин
40/80
РАЗЖАТИЕ ТИСКОВ
мм
215
НАКЛОН ПИЛЬНОЙ РАМЫ
°
40
ВЫСОТА РАБОЧЕГО СТОЛА
мм
890
ВЕС СТАНКА
кг
156

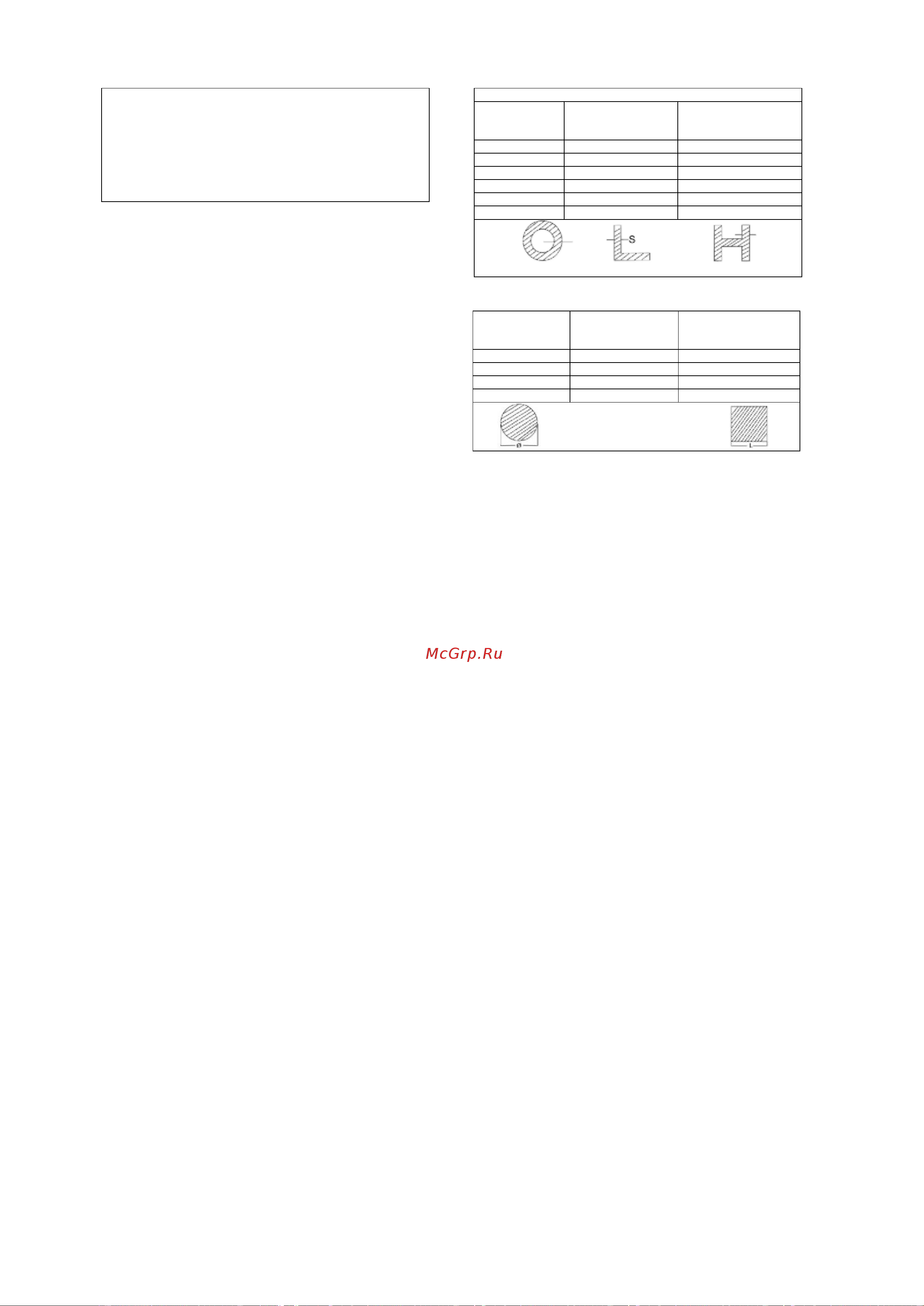

ТАБЛИЦА ВЫБОРА ЗУБЬЕВ ЛЕЗВИЯ
ТОЛЩИНА, мм
Z-ОБРАЗНЫЕ
ОБЫЧНЫЕ ЗУБЬЯ
Z-ОБРАЗНЫЕ
КОМБИНИРОВАННЫЕ
ЗУБЬЯ
ДО 1,5
14
10/14
ОТ 1 ДО 2
8
8/12
ОТ 2 ДО 3
6
8/10
ОТ 3 ДО 5
6
5/8
ОТ 4 ДО 6
6
4/6
БОЛЕЕ 6
4
4/6
ТОЛЩИНА S
8 КЛАССИФИКАЦИЯ МАТЕРИАЛА И
ВЫБОР ИНСТРУМЕНТА
Поскольку вашей целью является получение
отличного качества резки, необходимо
гарантировать качество различных параметров,
таких как твердость материала, форма и толщина,
сечение поперечной резки детали, подлежащей
резке, выбор типа режущего лезвия, скорость
резки и контроль опускания пильной рамы. Эти
характеристики должны быть объединены в одно
рабочее состояние в соответствии с
практическими соображениями и здравым
смыслом, так чтобы для достижения оптимального
состояния не требовалось постоянно
ремонтировать станок при выполнении различных
работ. Периодически возникающие проблемы
будут быстро разрешены, если оператор хорошо
знает эти характеристики.
8.1 Определение материалов
Таблица, указанная выше, демонстрирует
характеристики материала, подлежащего резке,
что позволяет выбрать правильный инструмент.
8.2 Выбор лезвия
Прежде всего необходимо выбрать все шаги зуба,
другими словами количество зубьев на дюйм
(25,4 мм), которого будет достаточно для
материала, подлежащего резке, в соответствии с
данными критериями:
- Для деталей с небольшим и/или различным
сечением, например профилей, труб и листов,
требуются редкие зубья; таким образом, их
количество одновременно при резке должно
быть от 3 до 6.
- Для деталей с большим поперечным и
сплошным сечением требуются зубья с широким
шагом, что обеспечивает больший объем
обрезки и лучшее проникновение зуба.
- Для деталей, изготовленных из мягкого
материала или пластмассы (легкие сплавы,
мягкая бронза, тефлон, древесина и т. д.),
требуются зубья с широким шагом.
- Для деталей, подлежащих резке пачкой,
требуются комбинированные зубья.
8.3 Шаг зубьев
Как уже было сказано, это зависит от следующих
факторов:
- Твердости материала
- Размера сечения
- Толщины стенки
8.4 Скорость резки и скорость подачи
Скорость резки (м/мин) и скорость подачи
ПОЛНЫЙ Ø
или L, мм
Z-ОБРАЗНЫЕ
ОБЫЧНЫЕ ЗУБЬЯ
Z-ОБРАЗНЫЕ
КОМБИНИРОВАННЫЕ
ЗУБЬЯ
ДО 30
8
5/8
ОТ 30 ДО 80
6
4/6
ОТ 40 ДО 80
4
4/6
БОЛЕЕ 90
3
3/4
Ø = ДИАМЕТР L = ШИРИНА
(см
2
/мин = участок, который проходит зубчатый
диск при снятии кромки) ограничиваются при
увеличении нагревания на кончиках зубьев.
- Скорость резки зависит от сопротивления
материала (R=Н/мм
2
), его твердости (HRC) и
размеров в самом широком сечении.
- Слишком высокая скорость подачи (= опускание
пильной рамы) приводит к отклонению диска от
правильной траектории резки, выдавая
непрямолинейные срезы как в горизонтальной, так
и в вертикальной плоскости.
Наилучшее сочетание данных параметров можно
увидеть, осмотрев стружку.
Длинная спиралевидная стружка свидетельствует
об оптимальной резке.
Очень тонкая или пылеобразная стружка
свидетельствует о слабой подаче и/или давлении
резки.
Толстая и/или синяя стружка свидетельствует о
перегрузке лезвия.
8.5 Обкатка лезвия
При выполнении резки в первый раз необходимо
выполнить обкатку, сделав несколько срезов на
низкой скорости подачи (= 30–35 см
2
/мин для
материала среднего размера с учетом режущей
способности и полного сечения стандартной стали
при R = 410–510 Н/мм
2
). Обильно распыляйте
СОЖ на зону резки.
8.6 Структура лезвия
Обычно используются биметаллические лезвия.
Они состоят из лезвия из кремнистой стали и
режущей кромки из быстрорежущей стали (HHS),
обработанной лазерной сваркой. Тип материала
классифицируется как M2, M42, M51 и
различается по возрастающей твердости из-за
увеличения процентного содержания кобальта
(Cc) и молибдена (Mo) в металлическом сплаве.
