• 4 •

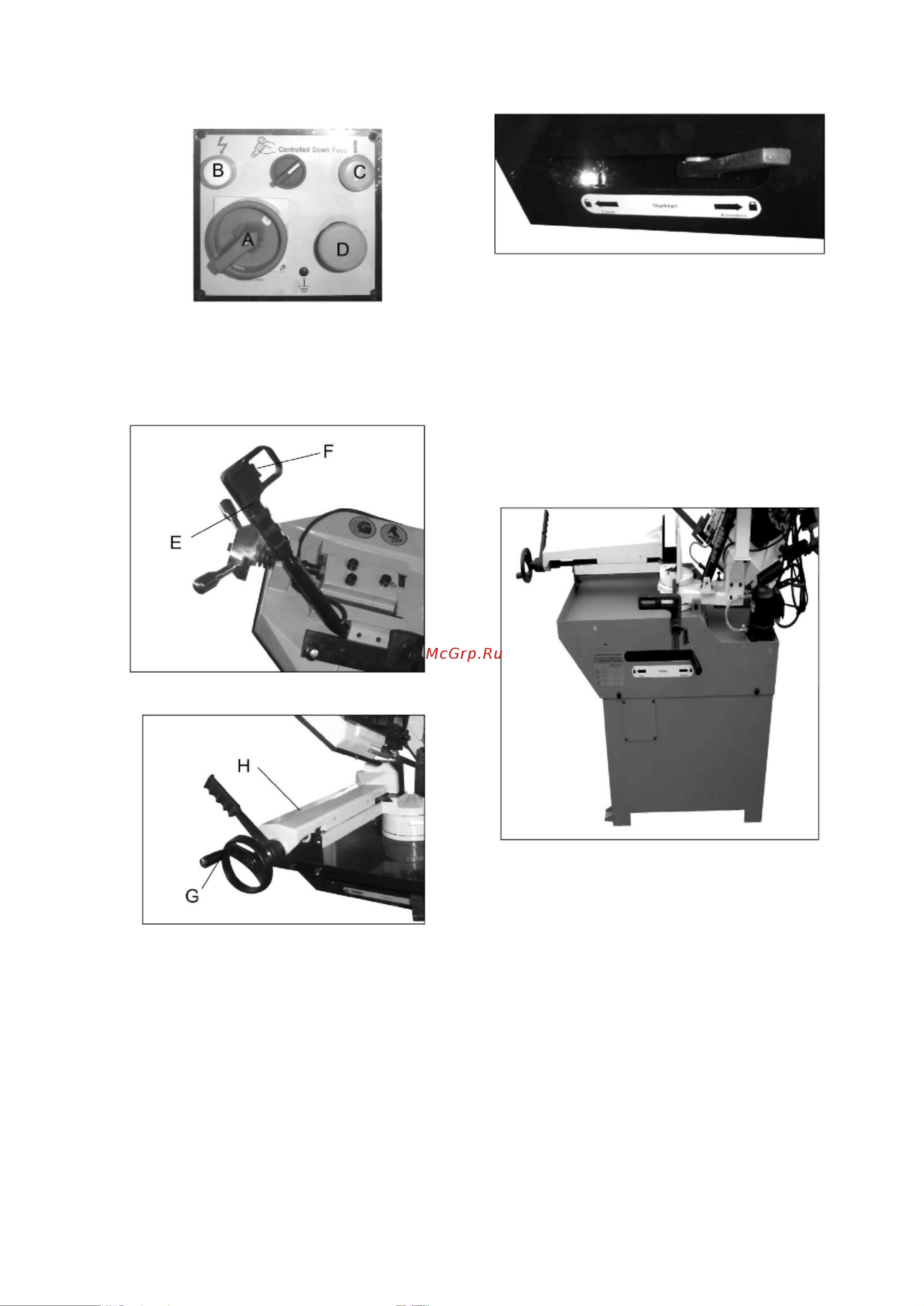

3.2 Органы управления
A: Главный рубильник
B: Индикатор подачи питания
C: Кнопка аварийного останова
D: Индикатор работы
E: Рычаг ручного режима работы
F: Пусковой переключатель с курком
3.3 Регулировка тисков
Зажатие заготовки
- Поместите заготовку между губками тисков и
удерживайте до зажатия в неподвижной губке
тисков.
- Вращайте ручной маховик (G) по часовой
стрелке для прижатия свободной губки тисков к
заготовке и затяните.
- Вращайте ручной маховик (G) против часовой
стрелки для разжатия.
- Рычаг (Н) может использоваться для быстрого
разжатия и зажатия заготовки, оставляя
небольшой зазор между тисками и заготовкой.
Вращайте рычаг (Н) против часовой стрелки для
зажатия и по часовой стрелке для разжатия.
3.4 Регулировка угла резки
Резка под углом
- Угол резки может быть установлен до 60°
- Разблокируйте рычаг (l), переместив его влево
- Поворачивайте рукоять с пилой на необходимый
угол, следуя указателю на шкале.
- Заблокируйте рычаг (I), переместив его вправо.
3.5 Основание
- Конструкция включает РУКОЯТЬ С ПИЛОЙ
(поворотная рукоять для последовательной резки
и система блокировки), ТИСКИ, СТОПОР,
ДЕРЖАТЕЛЬ ЗАГОТОВКИ и планку для отвода
СОЖ для поддержки материала. В основание
встроен бак для СОЖ и НАСОС.
3.6 Рабочий цикл
Перед началом работы все основные органы
управления станка должны быть надлежащим
образом отрегулированы.
Главный рубильник имеет отверстие для ключа. В
целях безопасности и предотвращения случайного
пуска станка ключ может быть вставлен в
отверстие.
