AE&T T06510 [11/21] Шаг 1

Перед сборкой убедитесь в наличии всех частей согласно

спецификации. В случае отсутствия каких-либо частей немедленно

свяжитесь с поставщиком изделия.

Шаг 1.

Сборка впускного коллектора.

− Смонтируйте манометр (15) на вершину впускного коллектора

(14) так, чтобы манометр впоследствии не загораживался

верхней частью резервуара.

− Смонтируйте клапан дросселирования (18А) к основанию

коллектора.

− Вверните штуцер (20) в клапан дросселирования.

− Вверните трубку (13) в коллектор.

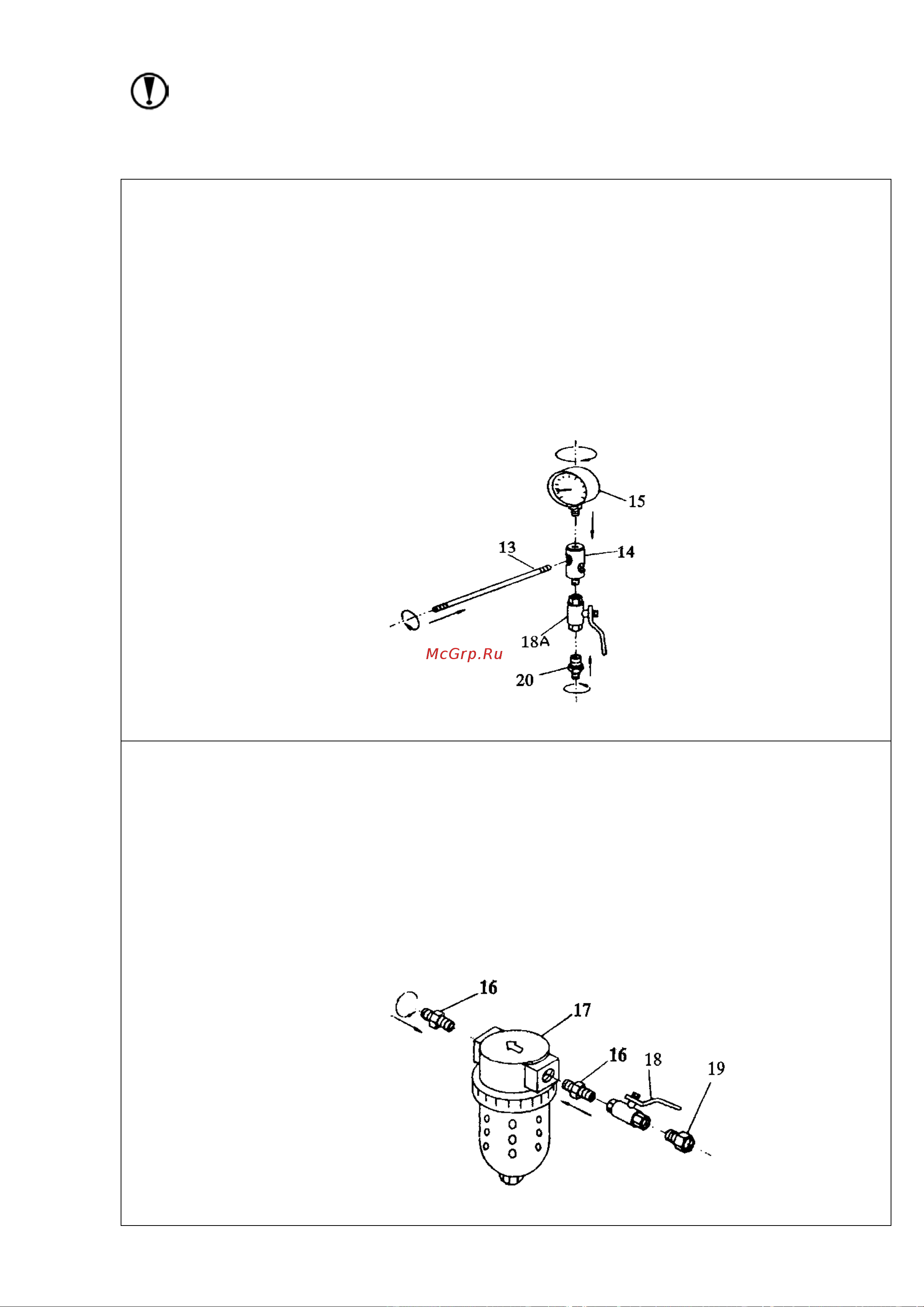

Рис. 4. Сборка впускного коллектора.

Шаг 2.

Сборка влагоотделителя.

− Два штуцера (16) заверните в каждую сторону фильтра –

влагоотделителя (17).

− На входе в фильтр смонтируйте вентиль подачи воздуха (18).

− Вверните в вентиль подачи воздуха штуцер (19).

− Перед работой с аппаратом к штуцеру (19) крепится воздушный

шланг.

Рис. 5. Сборка влагоотделителя.
