2
2. Т
ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЕДИНИЦА
ИЗМЕРЕ-
НИЯ
GQ 40N/GQ 42N
GQ 50N
Арматура
мм
Класс A1/A2 от 6 до 40мм
Класс A3/A4 от 6 до 32 мм
Класс A1/A2 от 6 до 45мм
Класс A3/A4 от 6 до 36мм
Двигатель
кВт
3
4
Кол-во оборотов
об\мин
2880
2880
Напряжение
В
380
380
Кол-во резов
рез/мин
32
28
Габариты
мм
1200×400×680
1240×480×680
Масса
кг
377
509

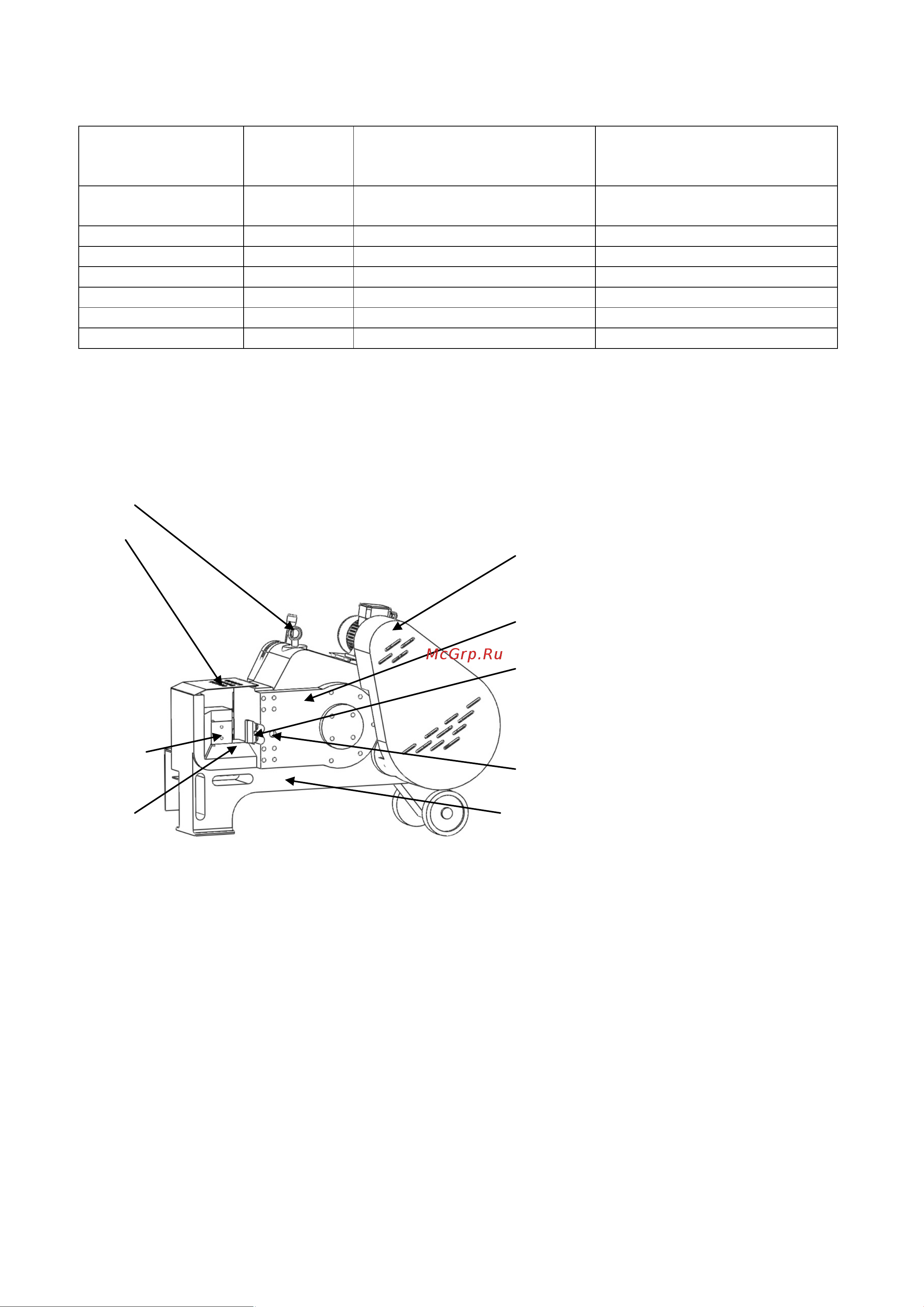

3. ОПИСАНИЕ КОНСТРУКЦИИ
Двигатель, через маховик и редуктор передает вращение на коленчатый вал, соединенный с подвиж-
ным ножом посредством шатуна. Таким образом, реализуется возвратно-поступательное движение ножа, и,
соответственно, резка арматуры. Кинематическая схема станка дана ниже.
Защ
итный
кожух
Кож
ух
редуктора
Подв
ижный
нож
Отв
ерстие для
смазки ползуна
Кор
пус
Рым болт
Защи
тная
крышка
Стац
ионарный
нож
Зона резки
