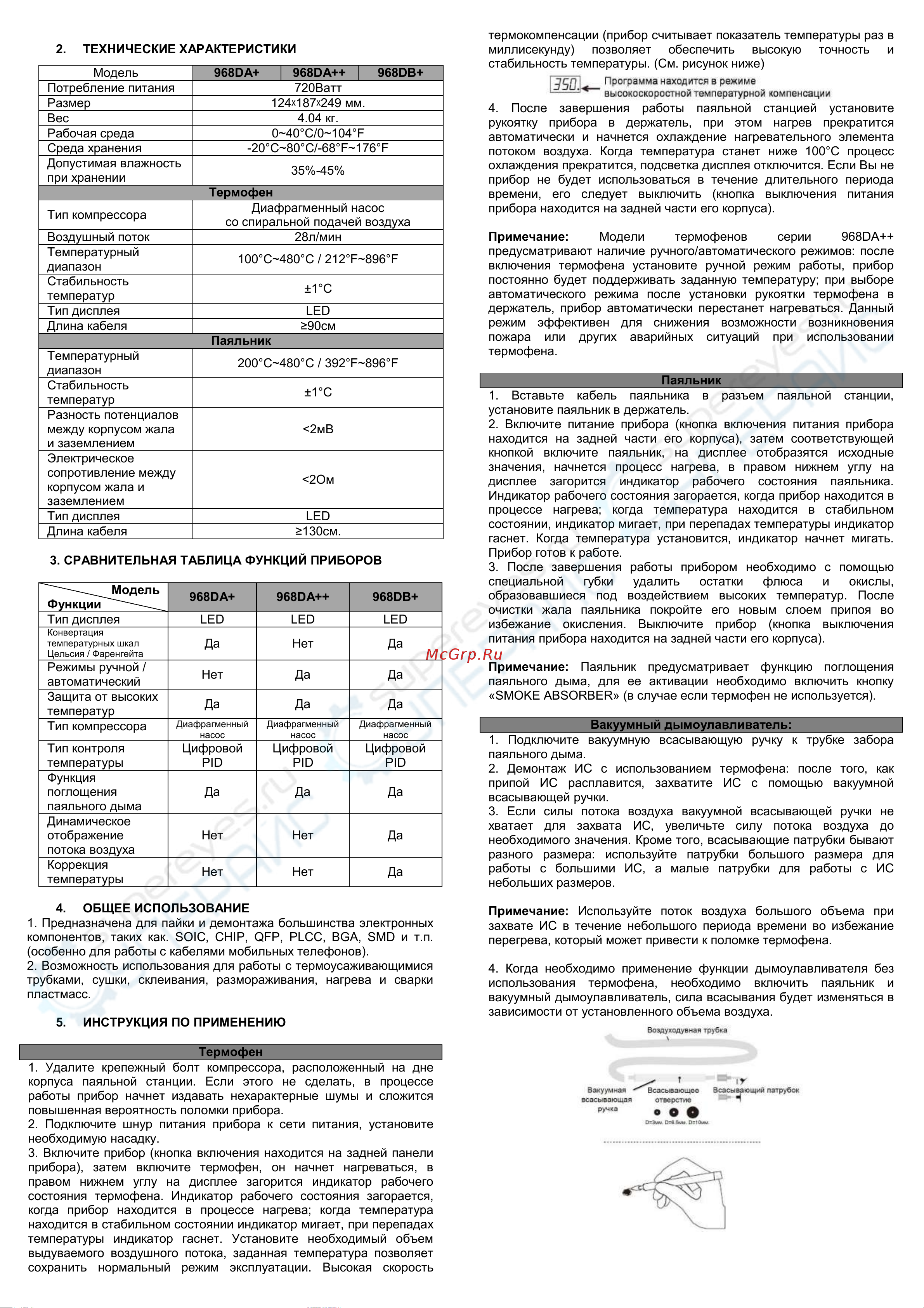

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3. СРАВНИТЕЛЬНАЯ ТАБЛИЦА ФУНКЦИЙ ПРИБОРОВ
Модель
Функции
968DA+ 968DA++ 968DB+
Тип дисплея LED
LED
LED
Конвертация
температурных шкал
Цельсия / Фаренгейта
Да Нет Да
Режимы ручной /
автоматический
Нет Да Да
Защита от высоких
температур
Да Да Да
Тип компрессора
Диафрагменный
насос
Диафрагменный
насос
Диафрагменный
насос
Тип контроля
температуры
Цифровой
PID
Цифровой
PID
Цифровой
PID
Функция
поглощения
паяльного дыма
Да Да Да
Динамическое
отображение
потока воздуха
Нет Нет Да
Коррекция
температуры
Нет Нет Да
4. ОБЩЕЕ ИСПОЛЬЗОВАНИЕ
1. Предназначена для пайки и демонтажа большинства электронных
компонентов, таких как. SOIC, CHIP, QFP, PLCC, BGA, SMD и т.п.
(особенно для работы с кабелями мобильных телефонов).
2. Возможность использования для работы с термоусаживающимися
трубками, сушки, склеивания, размораживания, нагрева и сварки
пластмасс.
5. ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
Термофен
1. Удалите крепежный болт компрессора, расположенный на дне
корпуса паяльной станции. Если этого не сделать, в процессе
работы прибор начнет издавать нехарактерные шумы и сложится
повышенная вероятность поломки прибора.
2. Подключите шнур питания прибора к сети питания, установите
необходимую насадку.
3. Включите прибор (кнопка включения находится на задней панели
прибора), затем включите термофен, он начнет нагреваться, в
правом нижнем углу на дисплее загорится индикатор рабочего
состояния термофена. Индикатор рабочего состояния загорается,
когда прибор находится в процессе нагрева; когда температура
находится в стабильном состоянии индикатор мигает, при перепадах
температуры индикатор гаснет. Установите необходимый объем
выдуваемого воздушного потока, заданная температура позволяет
сохранить нормальный режим эксплуатации. Высокая скорость
термокомпенсации (прибор считывает показатель температуры раз в
миллисекунду) позволяет обеспечить высокую точность и
стабильность температуры. (См. рисунок ниже)
4. После завершения работы паяльной станцией установите
рукоятку прибора в держатель, при этом нагрев прекратится
автоматически и начнется охлаждение нагревательного элемента
потоком воздуха. Когда температура станет ниже 100°С процесс
охлаждения прекратится, подсветка дисплея отключится. Если Вы не
прибор не будет использоваться в течение длительного периода
времени, его следует выключить (кнопка выключения питания
прибора находится на задней части его корпуса).
Примечание: Модели термофенов серии 968DA++
предусматривают наличие ручного/автоматического режимов: после
включения термофена установите ручной режим работы, прибор
постоянно будет поддерживать заданную температуру; при выборе
автоматического режима после установки рукоятки термофена в
держатель, прибор автоматически перестанет нагреваться. Данный
режим эффективен для снижения возможности возникновения
пожара или других аварийных ситуаций при использовании
термофена.
Паяльник
1. Вставьте кабель паяльника в разъем паяльной станции,
установите паяльник в держатель.
2. Включите питание прибора (кнопка включения питания прибора
находится на задней части его корпуса), затем соответствующей
кнопкой включите паяльник, на дисплее отобразятся исходные
значения, начнется процесс нагрева, в правом нижнем углу на
дисплее загорится индикатор рабочего состояния паяльника.
Индикатор рабочего состояния загорается, когда прибор находится в
процессе нагрева; когда температура находится в стабильном
состоянии, индикатор мигает, при перепадах температуры индикатор
гаснет. Когда температура установится, индикатор начнет мигать.
Прибор готов к работе.
3. После завершения работы прибором необходимо с помощью
специальной губки удалить остатки флюса и окислы,
образовавшиеся под воздействием высоких температур. После
очистки жала паяльника покройте его новым слоем припоя во
избежание окисления. Выключите прибор (кнопка выключения
питания прибора находится на задней части его корпуса).
Примечание: Паяльник предусматривает функцию поглощения
паяльного дыма, для ее активации необходимо включить кнопку
«SMOKE ABSORBER» (в случае если термофен не используется).
Вакуумный
дымоулавливатель:
1. Подключите вакуумную всасывающую ручку к трубке забора
паяльного дыма.
2. Демонтаж ИС с использованием термофена: после того, как
припой ИС расплавится, захватите ИС с помощью вакуумной
всасывающей ручки.
3. Если силы потока воздуха вакуумной всасывающей ручки не
хватает для захвата ИС, увеличьте силу потока воздуха до
необходимого значения. Кроме того, всасывающие патрубки бывают
разного размера: используйте патрубки большого размера для
работы с большими ИС, а малые патрубки для работы с ИС
небольших размеров.
Примечание: Используйте поток воздуха большого объема при
захвате ИС в течение небольшого периода времени во избежание
перегрева, который может привести к поломке термофена.
4. Когда необходимо применение функции дымоулавливателя без
использования термофена, необходимо включить паяльник и
вакуумный дымоулавливатель, сила всасывания будет изменяться в
зависимости от установленного объема воздуха.
Модель
968
968DA++
968DB+
Потребление питания
720Ватт
Размер 124ᵡ187ᵡ249 мм.
Вес 4.04 кг.
Рабочая среда
0~40°С/0~104°F
Среда хранения
-20°C~80°C/-68°F~176°F
Допустимая влажность
при хранении
35%-45%
Термофен
Тип компрессора
Диафрагменный насос
со спиральной подачей воздуха
Воздушный поток
28л/мин
Температурный
диапазон
100°С~480°С / 212°F~896°F
Стабильность
температур
±1°С
Тип дисплея
LED
Длина кабеля ≥90см
Паяльник
Температурный
диапазон
200°С~480°С / 392°F~896°F
Стабильность
температур
±1°С
Разность потенциалов
между корпусом жала
и заземлением
<2мВ
Электрическое
сопротивление между
корпусом жала и
заземлением
<2Ом
Тип дисплея
LED
Длина кабеля
≥130см.
