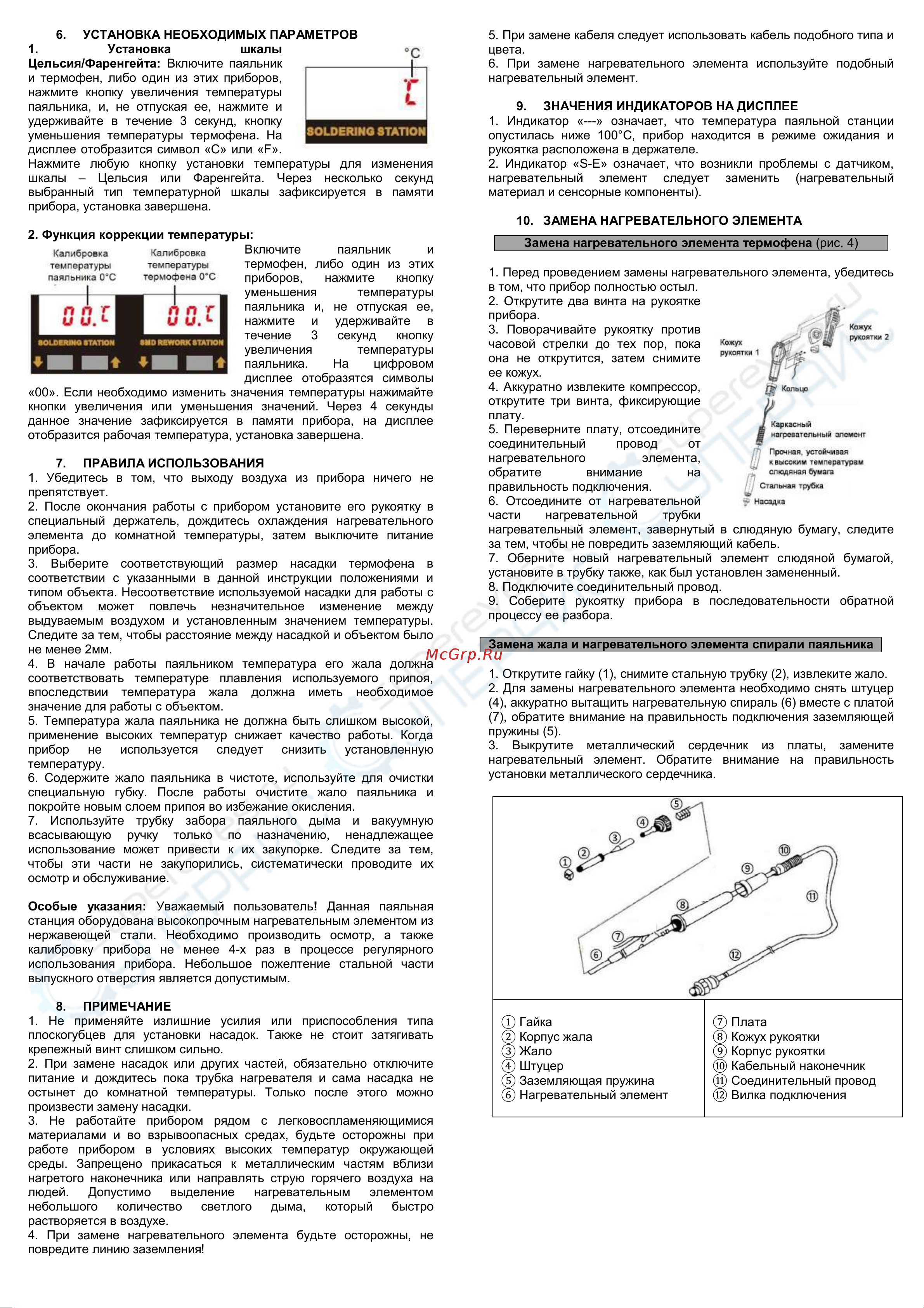

6. УСТАНОВКА НЕОБХОДИМЫХ ПАРАМЕТРОВ
1. Установка шкалы
Цельсия/Фаренгейта: Включите паяльник
и термофен, либо один из этих приборов,
нажмите кнопку увеличения температуры
паяльника, и, не отпуская ее, нажмите и
удерживайте в течение 3 секунд, кнопку
уменьшения температуры термофена. На
дисплее отобразится символ «С» или «F».
Нажмите любую кнопку установки температуры для изменения
шкалы – Цельсия или Фаренгейта. Через несколько секунд
выбранный тип температурной шкалы зафиксируется в памяти
прибора, установка завершена.
2. Функция коррекции температуры:
Включите паяльник и
термофен, либо один из этих
приборов, нажмите кнопку
уменьшения температуры
паяльника и, не отпуская ее,
нажмите и удерживайте в
течение 3 секунд кнопку
увеличения температуры
паяльника. На цифровом
дисплее отобразятся символы
«00». Если необходимо изменить значения температуры нажимайте
кнопки увеличения или уменьшения значений. Через 4 секунды
данное значение зафиксируется в памяти прибора, на дисплее
отобразится рабочая температура, установка завершена.
7. ПРАВИЛА ИСПОЛЬЗОВАНИЯ
1. Убедитесь в том, что выходу воздуха из прибора ничего не
препятствует.
2. После окончания работы с прибором установите его рукоятку в
специальный держатель, дождитесь охлаждения нагревательного
элемента до комнатной температуры, затем выключите питание
прибора.
3. Выберите соответствующий размер насадки термофена в
соответствии с указанными в данной инструкции положениями и
типом объекта. Несоответствие используемой насадки для работы с
объектом может повлечь незначительное изменение между
выдуваемым воздухом и установленным значением температуры.
Следите за тем, чтобы расстояние между насадкой и объектом было
не менее 2мм.
4. В начале работы паяльником температура его жала должна
соответствовать температуре плавления используемого припоя,
впоследствии температура жала должна иметь необходимое
значение для работы с объектом.
5. Температура жала паяльника не должна быть слишком высокой,
применение высоких температур снижает качество работы. Когда
прибор не используется следует снизить установленную
температуру.
6. Содержите жало паяльника в чистоте, используйте для очистки
специальную губку. После работы очистите жало паяльника и
покройте новым слоем припоя во избежание окисления.
7. Используйте трубку забора паяльного дыма и вакуумную
всасывающую ручку только по назначению, ненадлежащее
использование может привести к их закупорке. Следите за тем,
чтобы эти части не закупорились, систематически проводите их
осмотр и обслуживание.
Особые указания: Уважаемый пользователь! Данная паяльная
станция оборудована высокопрочным нагревательным элементом из
нержавеющей стали. Необходимо производить осмотр, а также
калибровку прибора не менее 4-х раз в процессе регулярного
использования прибора. Небольшое пожелтение стальной части
выпускного отверстия является допустимым.
8. ПРИМЕЧАНИЕ
1. Не применяйте излишние усилия или приспособления типа
плоскогубцев для установки насадок. Также не стоит затягивать
крепежный винт слишком сильно.
2. При замене насадок или других частей, обязательно отключите
питание и дождитесь пока трубка нагревателя и сама насадка не
остынет до комнатной температуры. Только после этого можно
произвести замену насадки.
3. Не работайте прибором рядом с легковоспламеняющимися
материалами и во взрывоопасных средах, будьте осторожны при
работе прибором в условиях высоких температур окружающей
среды. Запрещено прикасаться к металлическим частям вблизи
нагретого наконечника или направлять струю горячего воздуха на
людей. Допустимо выделение нагревательным элементом
небольшого количество светлого дыма, который быстро
растворяется в воздухе.
4. При замене нагревательного элемента будьте осторожны, не
повредите линию заземления!
5. При замене кабеля следует использовать кабель подобного типа и
цвета.
6. При замене нагревательного элемента используйте подобный
нагревательный элемент.
9. ЗНАЧЕНИЯ ИНДИКАТОРОВ НА ДИСПЛЕЕ
1. Индикатор «---» означает, что температура паяльной станции
опустилась ниже 100°С, прибор находится в режиме ожидания и
рукоятка расположена в держателе.
2. Индикатор «S-E» означает, что возникли проблемы с датчиком,
нагревательный элемент следует заменить (нагревательный
материал и сенсорные компоненты).
10. ЗАМЕНА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА
Замена нагревательного элемента термофена
(рис. 4)
1. Перед проведением замены нагревательного элемента, убедитесь
в том, что прибор полностью остыл.
2. Открутите два винта на рукоятке
прибора.
3. Поворачивайте рукоятку против
часовой стрелки до тех пор, пока
она не открутится, затем снимите
ее кожух.
4. Аккуратно извлеките компрессор,
открутите три винта, фиксирующие
плату.
5. Переверните плату, отсоедините
соединительный провод от
нагревательного элемента,
обратите внимание на
правильность подключения.
6. Отсоедините от нагревательной
части нагревательной трубки
нагревательный элемент, завернутый в слюдяную бумагу, следите
за тем, чтобы не повредить заземляющий кабель.
7. Оберните новый нагревательный элемент слюдяной бумагой,
установите в трубку также, как был установлен замененный.
8. Подключите соединительный провод.
9. Соберите рукоятку прибора в последовательности обратной
процессу ее разбора.
Замена
жала
и нагревательного элемента
спирали
паяльника
1. Открутите гайку (1), снимите стальную трубку (2), извлеките жало.
2. Для замены нагревательного элемента необходимо снять штуцер
(4), аккуратно вытащить нагревательную спираль (6) вместе с платой
(7), обратите внимание на правильность подключения заземляющей
пружины (5).
3. Выкрутите металлический сердечник из платы, замените
нагревательный элемент. Обратите внимание на правильность
установки металлического сердечника.
①
Гайка
② Корпус жала
③ Жало
④ Штуцер
⑤ Заземляющая пружина
⑥
Нагревательный элемент
⑦
Плата
⑧ Кожух рукоятки
⑨ Корпус рукоятки
⑩ Кабельный наконечник
⑪ Соединительный провод
⑫
Вилка подключения
