Порядок ремонта компонентов насоса
Перед обслуживанием или ремонтом опорожните заборный шланг насоса и возвратную
трубку. Следуйте указаниям ниже:
1.
Отвинтите и снимите винты с верхней передней крышки, используя крестовую отвертку.
2.
Отвинтите и снимите возвратную трубку, используя гаечный ключ.
3. Выньте заборный шланг насоса из корпуса нижнего клапана (чтобы упростить эту
операцию, наклоните распылител
ь немного назад, когда снимаете шланг сифона).
Порядок ремонта шарового клапана
При неполной очистке шаровой клапан чаще других компонентов может оказаться
заблокированным, что может привести к неправильной работе аппарата.
1. Снимите весь насос и нижний шаровой клапан, используя гаечный ключ.
2. Тщательно проверьте и очистите каждую деталь. Поврежденные детали следует
заменить.
3. Отвинтите верхний шаровой
клапан и снимите его со штока поршня, используя
гаечный ключ. Проверьте, не заблокирован ли он и нет ли признаков износа.
Очистите или замените его при необходимости.
4. Проверьте, не заблокирован ли нижний шаровой клапан и нет ли признаков износа.
Очистите или замените его при необходимости.
5.
После очистки шарового клапана вставьте его в насос и произведите сборку в той же
последовательности.
Когда
нижний шаровой клапан заблокирован, насос не может прокачивать краску. Если
нижний шаровой клапан работает нормально, снимите и очистите верхний шаровой
клапан. Для очистки используйте чистую мягкую хлопчатобумажную салфетку.
Запрещается использовать для очистки твердые предметы.
6.Характеристики
стр. 7
Питание:
Безвоздушный краскоп
у
льт
Сопло 517
Шланг 15 метров
Удочк а
220V, 50Hz
Мощность двигателя: 900W
Макс. рабочее давление: 227 бар
Уровень шума: 73.9 дб
Уровень вибрации: 2.84 м/ с
Макс. производительность насоса: 1.8 л/мин
Температура окружающей среды: 5~40 С
Вес:
14.5kg
Комплектация:
Манометр

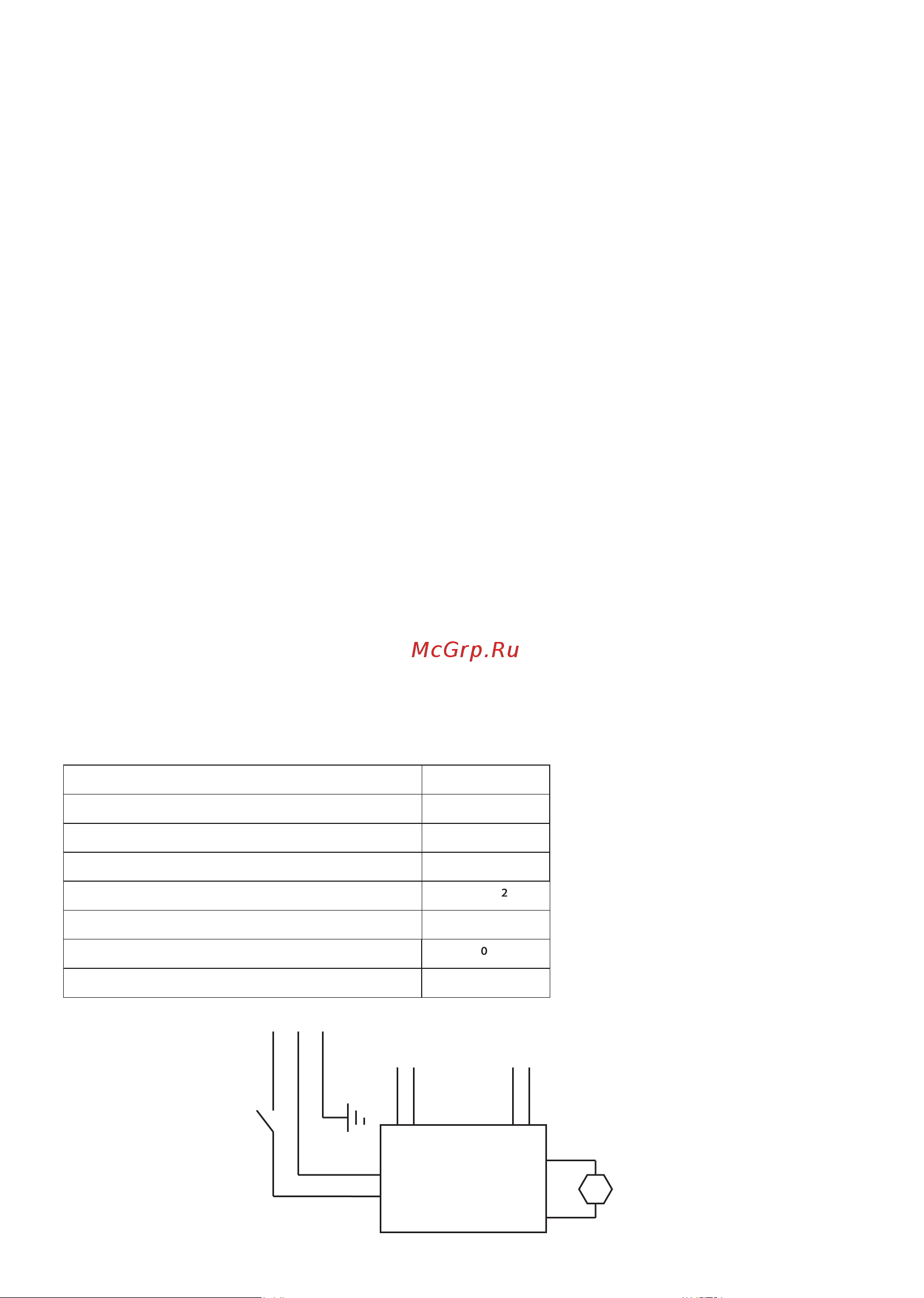

Электрическая
схема:
Питание (
2
20V)
Защита
от перегрева
Переключатель
давления
Вкл/выкл
питания
Двигатель
Управляемая
микрокомпьютером
плата
