стр. 2
ОПАСНОСТЬ ПОВРЕЖДЕНИЯ КОЖИ
Жидкость под давлением, выходящая из краскораспылителя или поврежденного шланга
может проникнуть под кожу. Это серьезная травма, которая может привести к ампутации.
Немедленно обратитесь к врачу.
• Не направляйте краскопульт на людей или любые части тела.
• Не закрывайте рукой сопло краскопульта.
•
Пр
и утечке не пытайтесь остановить или отклонить струю рукой, телом, перчаткой или
тр
япкой.
• Используйте блокировку спускового механизма, когда не распыляете материал.
• Выполните процедуру сброса давления после прекращения распыления и перед
очисткой, проверкой или техобслуживанием оборудования.
2. Эксплуатация
Подготовка к работе
1.
Соедините заборный шланг и возвратную трубку и хорошо затяните соединение.
2.
Соедините шланг для подачи краски под давлением с выходным отверстием и хорошо
затяните
.
3.
Соедините безвоздушный краскораспылитель со свободным концом шланга для подачи
краски, используя гаечные ключи, и хорошо затяните.
4.
Убедитесь, что кран переключения "покраска/промывка" переведен в горизонтальное
положение (ВКЛ).
5.
Капните 5-6 капель масла TSL или Mesamoll в отверстие для смазки.
6.
Проверьте напряжение, используя вольтметр, и убедитесь, что значение находится в
пределах разрешенного для распы
лителя напряжения 200–230 В.
7.
Установите окрасочный аппарат в сухом месте на расстоянии как минимум 7,5 м от
места проведения работ.
1
4
3
5
6
2

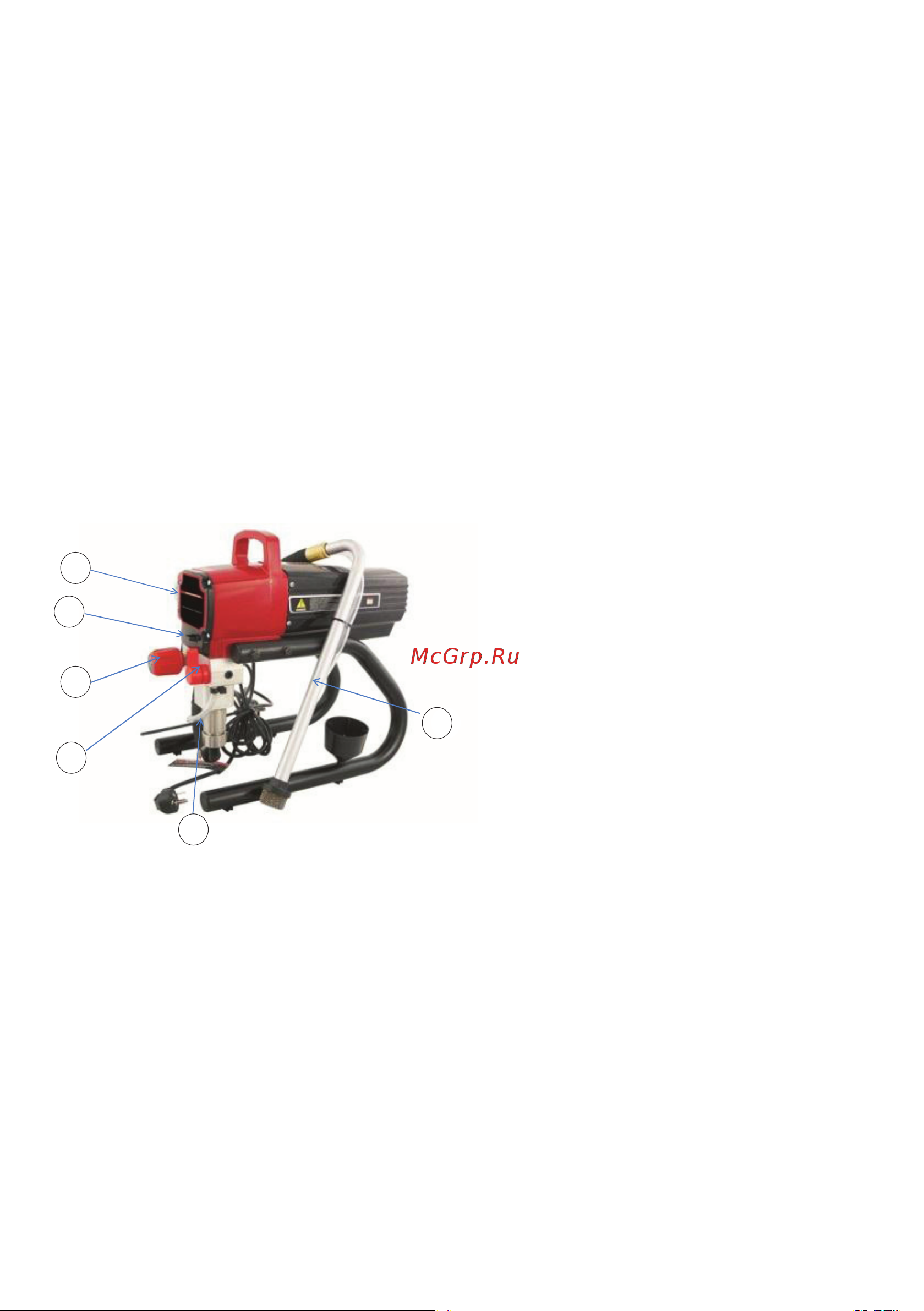

Компоненты аппарата
1 Ручка регулировки
давления
Управление выходным давлением
краски (увеличение по часовой
стрелке, уменьшение против
часовой стрелки.
2 Вкл/выкл питания Включение/выключение
окрасочного аппарата.
3 Кран сброса
давления
Горизонтальное положение
означает, что краска распыляется,
вертикальное направление
означает сброс давления.
4 Выход на шланг Подача материала для распыления.
5 Заборная трубка Забор материала в
краскораспылитель.
6 Дренажный шланг
Подача материала при сбросе
давления.
