С целью предотвращения заклинивания пильного диска 12 во время реза в конструкции станка

предусмотрен расклинивающий нож 6 с защитным кожухом 5.

Для удобства работы станок оборудован мерными линейками и шкалами. Шкала 21 указывает

ширину распиливаемой заготовки, шкала 18 указывает угол наклона линейки 7, шкала глубины

строгания находится на загрузочном столе 1 (вид B). Шкалы 21 и 18 имеют возможность

регулировки винтами, которые крепят их к пильному столу и направляющей линейке

соответственно. Произведите дополнительную подстройку шкал при необходимости.

1234 5

Вид A

Вид B

16 17 18

12111098

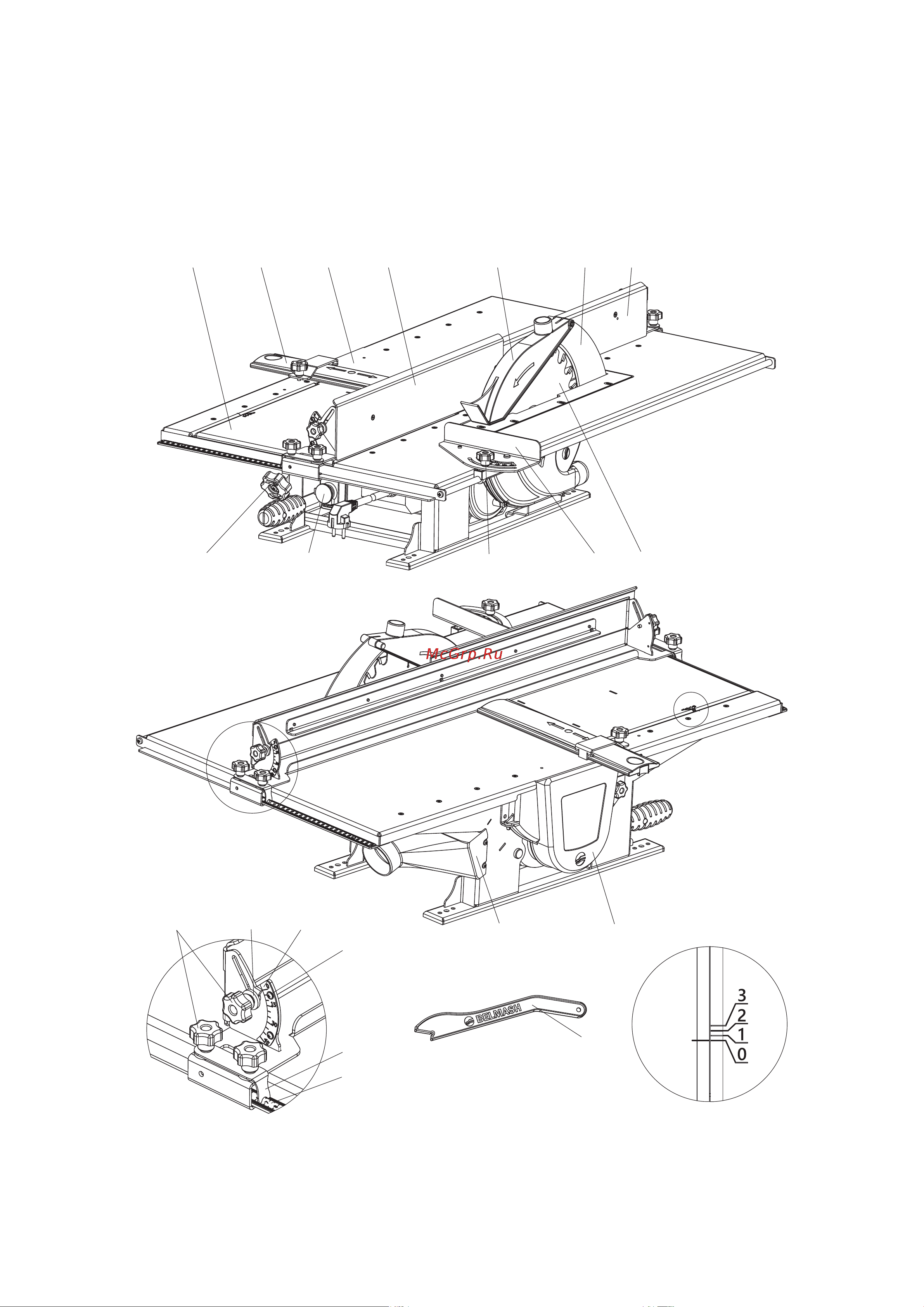

Рисунок 1. Общий вид станка

1 – стол загрузочный, 2 – ограждение ножевого вала, 3 – стол пильный, 4 – накладка линейки, 5 – кожух защитный,

6 – нож расклинивающий, 7 – линейка, 8 – ручка, 9 – выключатель, 10 – винт-барашек,11 – приспособление для

поперечной распиловки под углом, 12 – пильный диск, 13 – толкатель, 14 – кожух стружковыброса, 15 – кожух защиты

ремня, 16 винт-барашек, 17 – шайба, 18 – шкала угла наклона, 19 – винт, 20 – указатель, 21 – шкала
