26

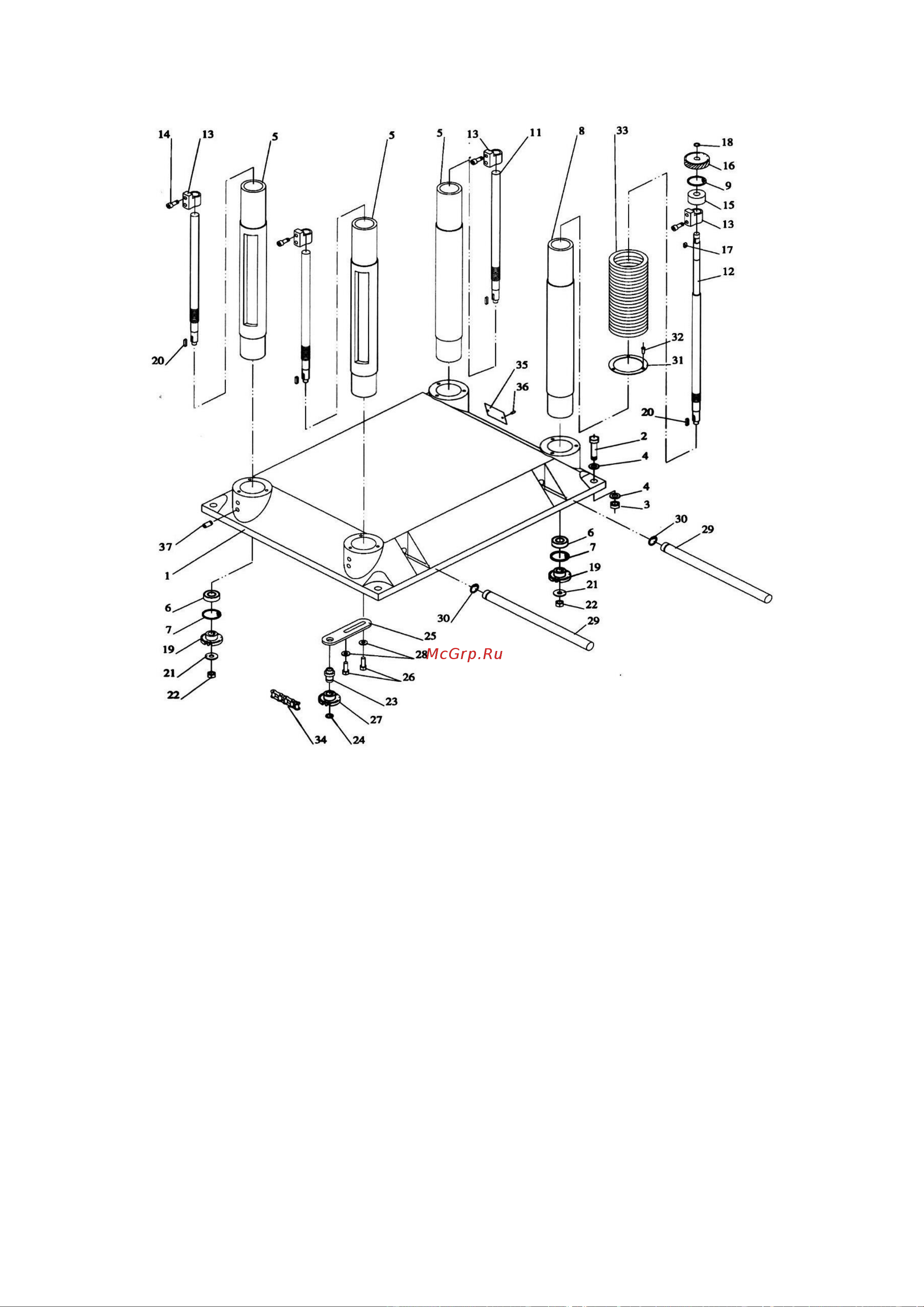

6.4 Спецификация деталей регулировки высоты подъема стола
Рисунок 41
1
Крышка основания станка
1 шт.
20
Шпонка С5×16
4 шт.
2
Болт М12
4 шт.
21
Шайба плоская 10
4 шт.
3
Гайка М12
4 шт.
22
Гайка М10
4 шт.
4
Шайба плоская 12
8 шт.
23
Вал
1 шт.
5
Стойка
3 шт.
24
Кольцо стопорное 15
1 шт.
6
Подшипник15×35×11
4 шт.
25
Кронштейн
1 шт.
7
Кольцо стопорное 35
4 шт.
26
Винт М8×25
2 шт.
8
Стойка
1 шт.
27
Звездочка
1 шт.
9
Кольцо стопорное 38
1 шт.
28
Шайба плоская
2 шт.
10
Винт установочный
16 шт.
29
Рукоятка подъемная
4 шт.
11
Направляющая
3 шт.
30
Кольцо стопорное 21
4 шт.
12
Направляющая
1 шт.
31
Кольцо крепежное
16 шт.
13
Муфта
4 шт.
32
Винт М5×10
32 шт.
14
Винт М8×20
8 шт.
33
Пыльник
8 шт.
15
Втулка
1 шт.
34
Цепь 08А-1×66
1 шт.
16
Шестерня
1 шт.
35
Шильд
1 шт.
17
Шпонка 4×12
1 шт.
36
Заклепка 2×4
2 шт.
18
Кольцо стопорное 2
1 шт.
37
Винт установочный
8 шт.
19
Звездочка
4 шт.
