Белмаш J200/1800ARH [12/29] Установка шкива на электродвигатель

Открутите винты С и D. Снимите заднюю панель E

с основания, приподнимая ее вверх.

Совместите отверстия F и L в верхней части

основания с тремя резьбовыми отверстиями

в станке (рис. 3). Используя ключ, прикрепите станок

к основанию с помощью трех болтов, пружинных

и плоских шайб.

К установочному отверстию L есть доступ через

отверстие для отходов резания B (рис. 2).

3.3 Установка шкива

на электродвигатель

Установите шкив K электродвигателя на вал электро-

двигателя так, чтобы втулка шкива была с внешней

стороны, а шпонка L вставлена в паз шкива и вала

электродвигателя (рис. 4). Затяните установочный винт М,

используя шестигранный ключ.

Шкив может быть установлен на заводе-изготовителе.

3.4 Установка ремня и выравнивание

шкивов

Поместите ремень А в канавку шкива В ножевого вала и

шкива С электродвигателя.

Убедитесь, что шкив С электродвигателя (рис. 5, 6)

правильно выровнен со шкивом В ножевого вала,

приложив линейку под прямым углов к краю шкивов. Для

регулировки, шкив электродвигателя можно смещать

вдоль вала двигателя или перемещать электродвигатель с помощью винтов Е. После выполнения

настроек, затяните установочный крепеж и установочный винт шкива электродвигателя.

При правильном натяжении ремня при легком нажатии отклонение по середине составит не

более 25 мм. Если требуется настройка, необходимо поднимать или опускать электродвигатель до

достижения нужного натяжения. После настройки натяжения ремня затяните установочный

крепеж электродвигателя. Убедитесь, что соосность шкивов не нарушена. Прикрепите заднюю

панель основания.

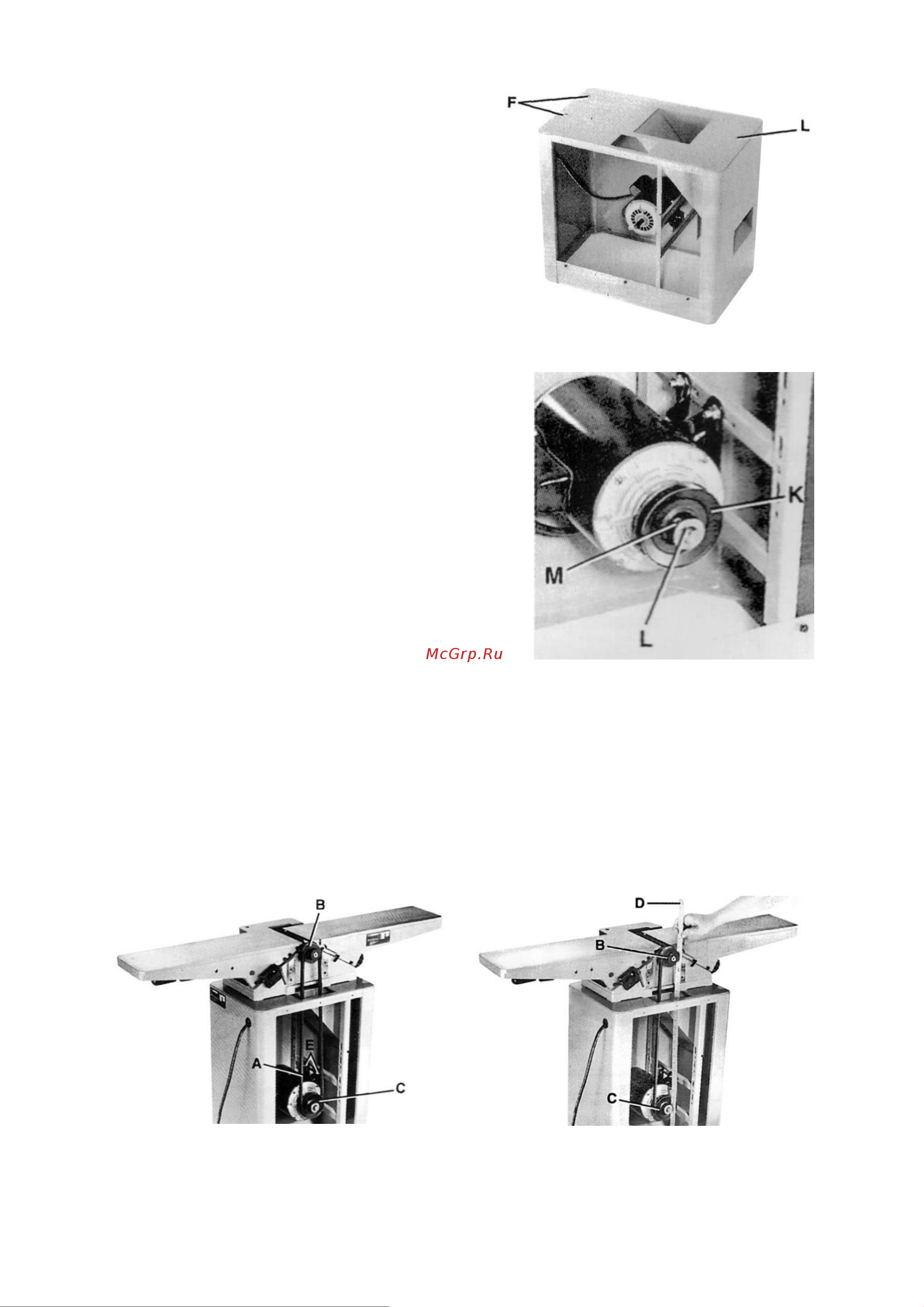

Рисунок 4.

Рисунок 6.

Рисунок 3.

Рисунок 5.
