Белмаш GC-650 [10/17] Использование малого зажимного блока

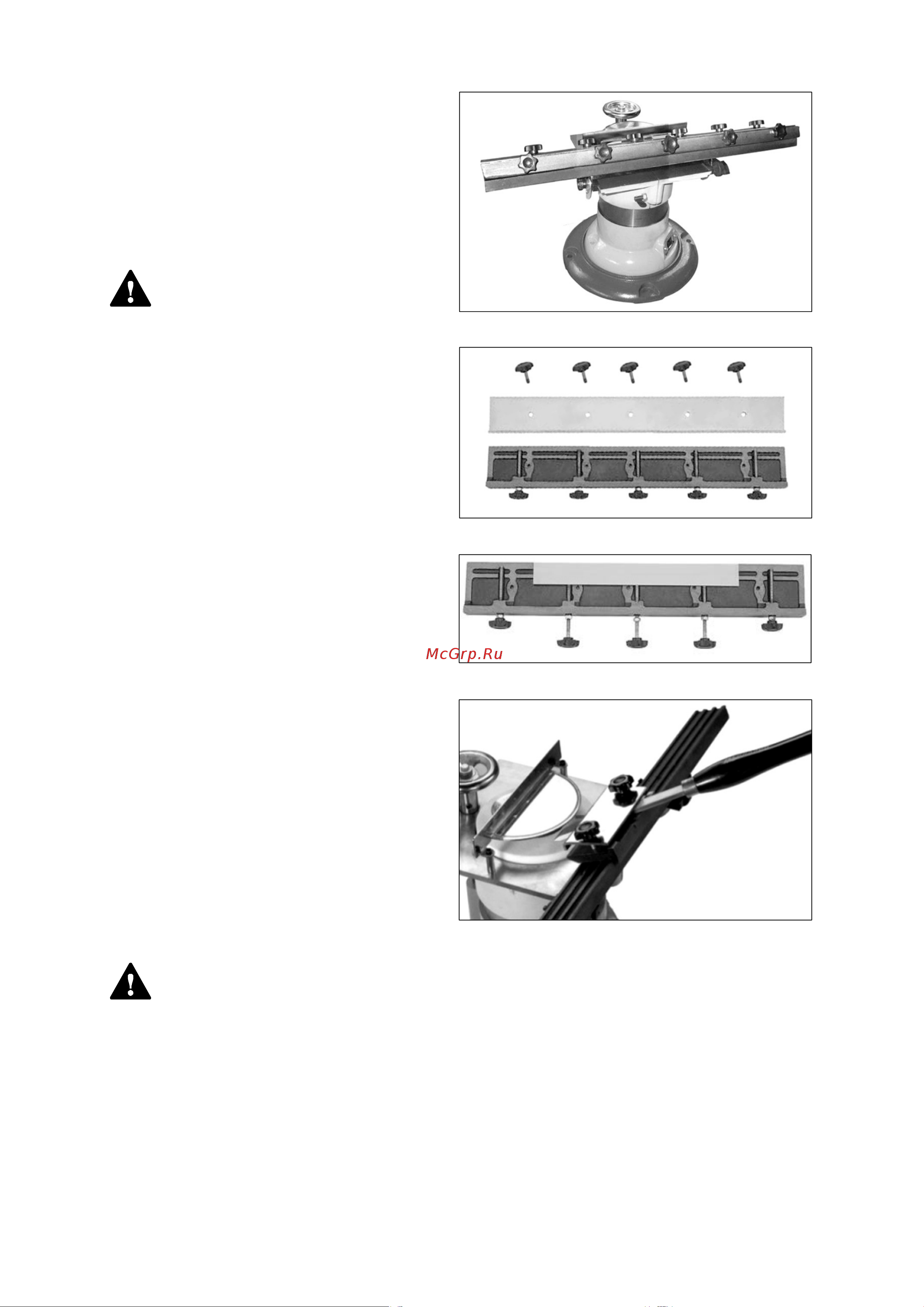

![Белмаш GC-650 [10/17] Использование малого зажимного блока](/views2/1885160/page10/bga.png)
10

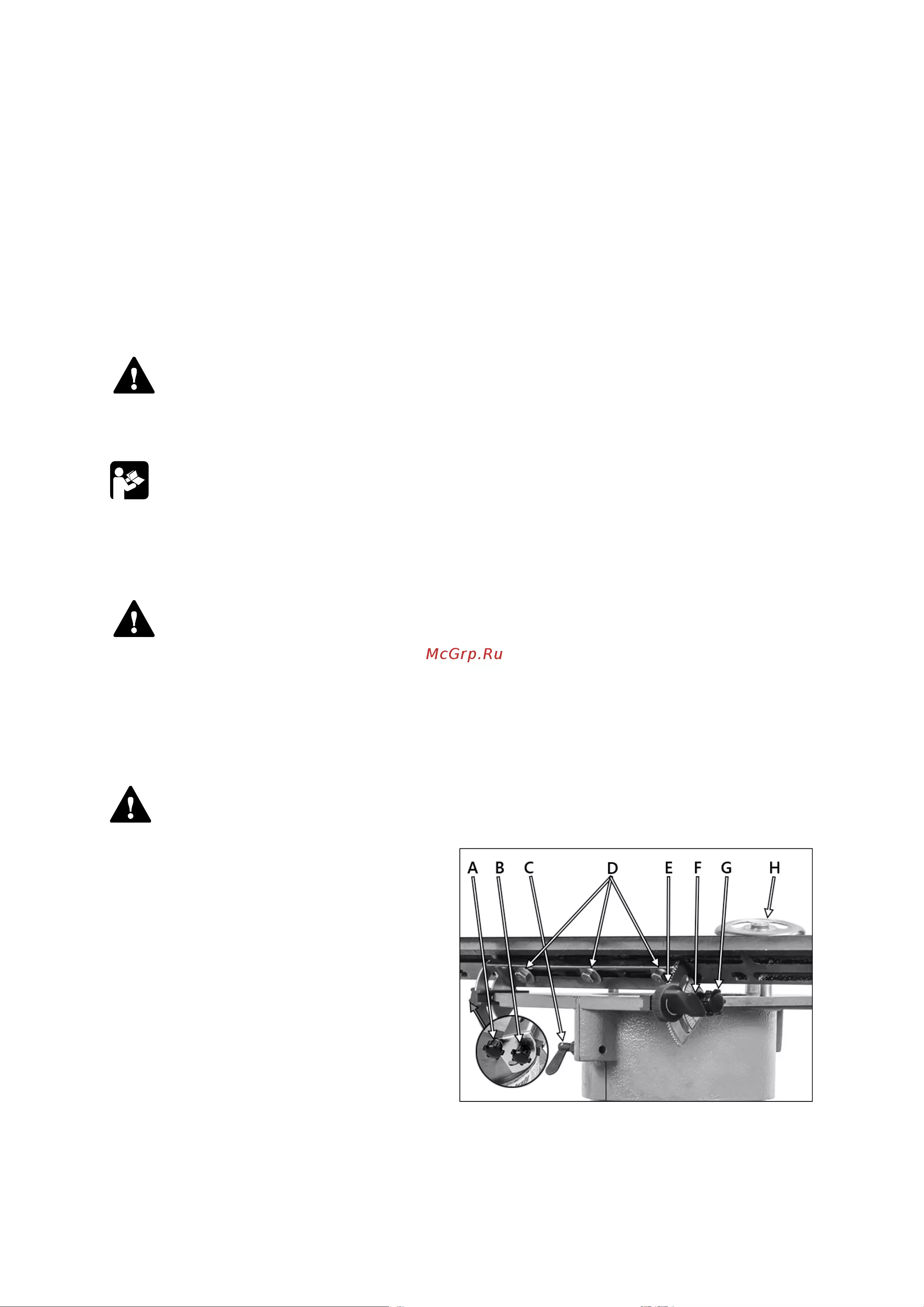

Для регулировки вылета заточного диска
ослабьте рукоятку фиксации стола C.
Поворачивайте маховик H до достижения
необходимого результата. Затяните рукоятку
фиксации С стола.
3.3 Использование основного
зажимного блока
Существует опасность пореза.
Выполняйте установку и снятие
ножа в перчатках.
Основной зажимной блок предназначен для
заточки ножей длиной до 650 мм (рис. 3).
Расположите основной зажимной блок на
ровной поверхности. Выкрутите пять винтов-
барашков из прижимной пластины и снимите
ее с основания зажимного блока (рис. 4).
Выставьте необходимый отступ в основании
зажимного блока для расположения
затачиваемого ножа. Выступ свободного края
ножа должен быть около 6 мм. Регулировка
отступа производится винтами-барашками,
расположенными сбоку основания зажим-
ного блока. Расположите нож на основании
и зафиксируйте прижимной пластиной и вин-
тами-барашками, снятыми ранее (рис. 5).
Расположите узел зажимного блока на
направляющей, настройте необходимый
вылет заточного диска, перемещая рабочий
стол. Настройте необходимый угол заточки
помощью шкалы. Включите станок и произ-
ведите заточку в несколько проходов до
достижения необходимого результата. Выклю-
чите станок и выполните вышеописанные
шаги в обратном порядке для снятия
заточенного ножа.
3.4 Использование малого
зажимного блока
Существует опасность пореза. Выполняйте установку и снятие инструмента
в перчатках.
Малый зажимной блок предназначен для заточки ножей, стамесок шириной до 150 мм (рис. 6).
Для его использования снимите основной зажимной блок, расположите малый зажимной блок на
ровном основании. Открутите два винта-барашка и снимите прижимную пластину. Расположите
и выровняйте затачиваемый инструмент на основании малого зажимного блока. Зафиксируйте
его положение при помощи прижимной пластины и винтов-барашков.
Расположите узел малого зажимного блока на направляющей, настройте необходимый вылет
заточного диска, перемещая стол.
Рисунок 3.
Рисунок 4.
Рисунок 5.
Рисунок 6.
