ножки, чтобы выровнять основание воспользуйтесь верхними гайками и нижними контргайками.

Затем затяните гайки, чтобы зафиксировать настройки.

Если вы крепите станок к полу, используйте прокладки, устанавливая их под опоры, чтобы

выровнять станок; затем затяните установочный крепеж.

Модель WL-400/600EVSM устанавливается на верстак или специальную подставку.

3.3 Регулировка положения подручника

Располагайте подручник на расстоянии примерно 6 мм от заготовки и примерно

3 мм над осевой линией заготовки.

Под основанием подручника находится контргайка, которую требуется иногда

подтягивать, чтобы сохранить прочное положение основания подручника на

станине.

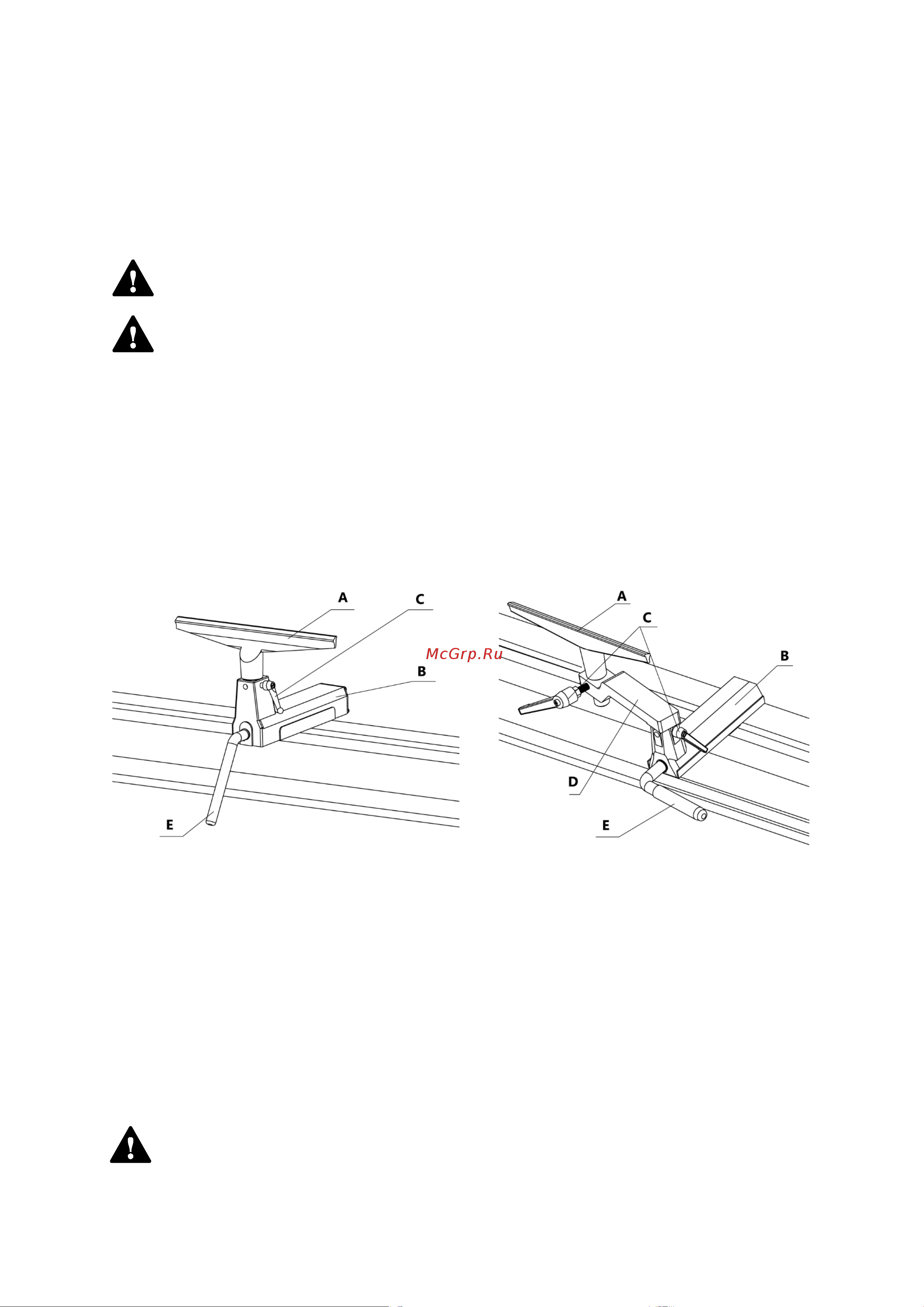

Для моделей WL-550/1050EVSM, WL-450/1200EVSM вставьте подручник A (рис. 5) в основание B

подручника и затяните фиксатор С регулировки подручника. Модель WL-400/600EVSM имеет

подручник с поворотным удлинением D (рис. 6).

Чтобы разместить подручник в нужном положении на основании станка, ослабьте рукоятку

блокировки E положения основания подручника (рис. 5, 6) и переместите узел подручника

в необходимое положение, затяните рукоятку.

Чтобы настроить угол поворота подручника и высоту, ослабьте рукоятку С и настройте

необходимый угол и высоту, затем затяните рукоятку.

Рисунок 5. Рисунок 6.

3.4 Элементы управления

Обратитесь к рисункам 7 и 8 и списку ниже, чтобы ознакомиться с элементами управления станка.

A – выносной пульт управления с магнитной фиксацией. Его можно переместить в удобное для

конкретного вида работ положение.

В – кнопка включения.

С – аварийная кнопка остановки. Останавливает электродвигатель при нажатии. Для перезагрузки

выключателя поверните кнопку против часовой стрелки до тех пор, пока она будет полностью

выдвинута наружу.

D – переключатель направления вращения шпинделя (реверс).

Меняйте направление вращения только когда шпинель полностью остановился.
