Поднимите и поставьте рейсмус на основание. Используйте поставляемые в комплекте винты,

чтобы прикрепить его, затем поставьте на место переднюю панель A. Расположите рейсмус на

основании таким образом, чтобы сторона подачи станка находилась со стороны передней панели

станины.

3.4 Установка крышки основания

ножевого вала

Закрепите верхнюю крышку ножевого вала и патру-

бок аспирации В (рис. 7) на верху рейсмуса, при

помощи винтов A, входящих в комплект поставки.

Отверстие под желоб для отходов C должно быть с

задней части станка.

Закрепите левый угол крышки на верху рейсмуса при

помощи винта и зажима для провода.

Кабель двигателя должен быть вставлен в зажим для

кабеля.

3.5 Установка патрубка аспирации

Если вы хотите подсоединить патрубок для аспирации

к вашему станку, снимите верхнюю крышку станка и

открутите винты В (рис. 8) и отражатель отходов C (он

не нужен при использовании системы аспирации).

Присоедините патрубок для аспирации, при помощи

двух винтов и шайб. Поставьте на место верхнюю

крышку перед началом работы.

4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

4.1 Пуск и остановка станка

Кнопка старт/стоп расположена на клеммной коробке электродвигателя. Чтобы запустить станок

нажмите кнопку СТАРТ, чтобы остановить станок нажмите кнопку СТОП.

4.2 Настройка глубины реза

Глубина реза на станке контролируется поднятием и

опусканием основания ножевого вала A (рис. 9).

Основание А поднимается и опускается на четырех

стальных колоннах В. Чтобы настроить глубину реза,

ослабьте две блокирующие ручки C и вращайте

регулирующий высоту маховик D. Поворачивая

маховик по часовой стрелке, поднимайте основание

ножевого вала, поворачивая маховик против часовой

стрелки, опускайте. Затем затяните две блокирующие

ручки C.

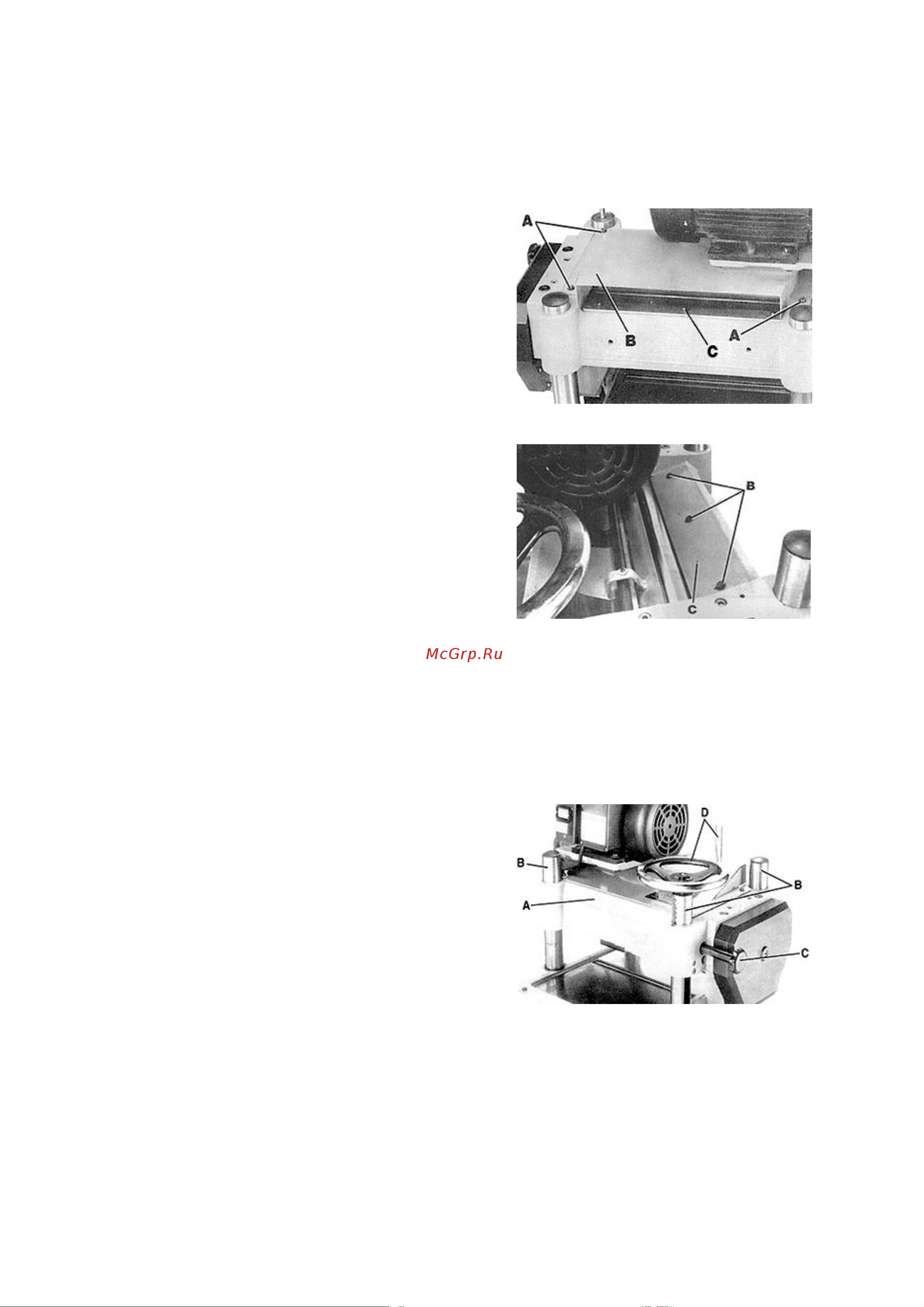

Рисунок 8.

Рисунок 7.

Рисунок 9.
