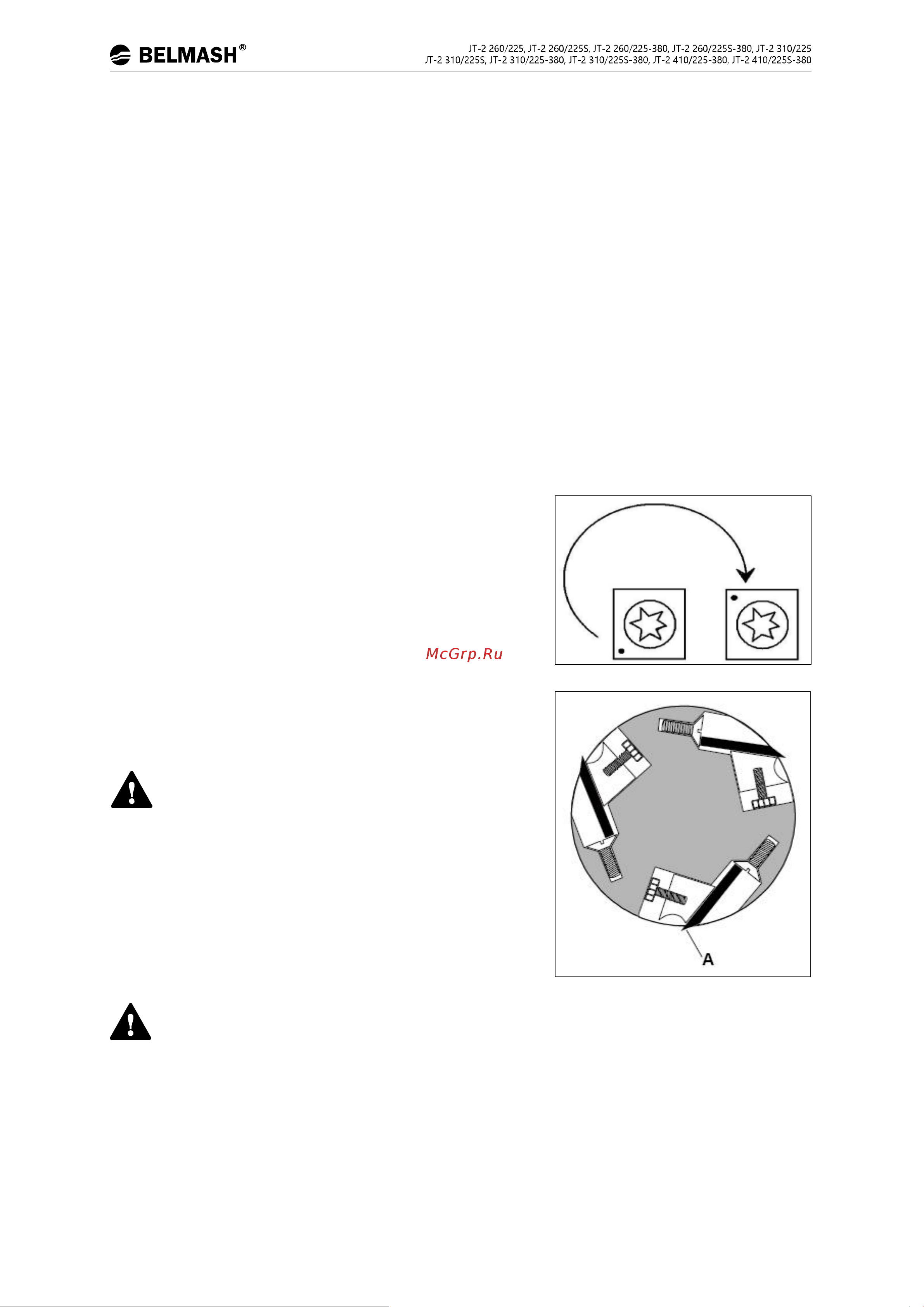

![Белмаш JT-2 260/225 [21/36] Регулировка фиксации фуговальных столов](/views2/1885176/page21/bg15.png)
22
Вставьте прижимную планку B и зафиксируйте болты А настолько, чтобы удерживать ее на месте.
Повторите эти действия для двух других ножей.
4.7 Регулировка фиксации фуговальных столов
Для достижения наилучших результатов, ручки блокировки А2 (рис. 11) стола должны быть
в опущенном положении – это положение полной блокировки.
Если требуется регулировка:
Отключите станок от источника питания.
Ослабьте блокирующие ручки A2 и поднимите стол в вертикальное положение.
Ослабьте стопорную гайку С2 гаечным ключом на 18 мм.
Отрегулируйте положение оси блокировки С1 вращая гайку С2 с шагом 1/4 оборота или
менее.
Проверьте фиксацию и повторите при необходимости.
Затяните стопорную гайку С2.
При необходимости проведите аналогичную настройку со вторым фуговальным столом.
4.8 Замена и переустановка ножей (для моделей с сегментированным
валом)
Модели BELMASH JT-2 260/225S, JT-2 260/225S-380, JT-2
310/225S, JT-2 310/225S-380, JT-2 410/225S-380 оснащены
сегментированным валом helical с твердосплавными
пластинами. Они имеют квадратную форму. Если один из
краев затупился или разрушился, вы можете просто
повернуть пластину на 90 градусов и получите новую
режущую кромку (рис. 16).
Если вы уже использовали все четыре режущие кромки
пластины, замените пластину на новую. Всегда
располагайте метку в виде точки в тоже самое положение
во время установки новой пластины, чтобы соблюсти
последовательность вращения.
Отключите станок от сети. Используйте
перчатки.
Чтобы очистить пластину и винт от опилок и грязи.
Открутите пластину и поставьте новую.
Важно очистить винт и вал от загрязнений. Если грязь
застрянет в пространстве между пластиной и валом, то
пластина не будет правильно выровнена, что приведет
к плохому качеству реза.
4.9 Регулировка рейсмусового стола
Отключите станок от источника питания перед выполнением любых настроек.
Несоблюдение этого требования может привести к серьезным травмам.
4.9.1 Проверка параллельности рейсмусового стола ножевому валу
Положение рейсмусового стола выставляется заводом-изготовителем, но из-за транспортировки
настройку необходимо проверить, при необходимости произвести заново.
Рисунок 17.
Рисунок 16.
