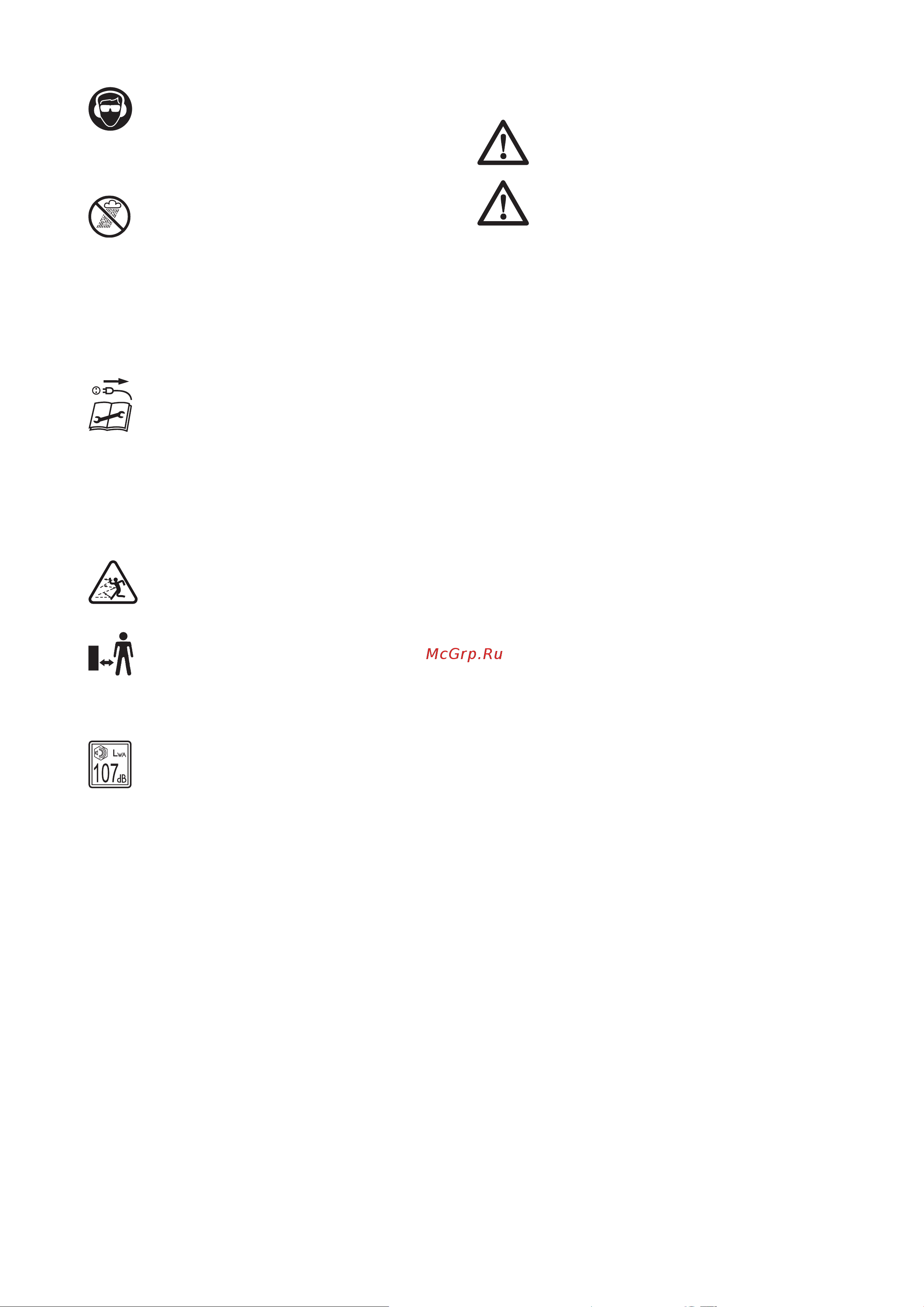

При работе с прибором

используйте средства

защиты органов слуха.

Не используйте прибор

под дождем или во влаж-

ной среде и не оставляй-

те его на открытом возду-

хе под дождем.

Выключение: вынимайте

вилку кабеля из розетки

электросети перед чист-

кой или техническим об-

служиванием.

Остерегайтесь разлетаю-

щихся предметов.

Держите посторонних лиц

на безопасном расстоя-

нии.

Гарантированная акусти-

ческая мощность в соот-

ветствии с Директивой

2000/14/EC.

Составные части

1. Регулятор скорости

2. Кабельный зажим

3. Мешок для сбора мусора

4. Воздуходувная труба – верхняя

5. Воздуходувная труба - нижняя

6. Всасывающая труба – верхняя

7. Всасывающая труба – средняя

8. Всасывающая труба – нижняя

9. Отпирающая кнопка пылесоса

10. Отпирающая кнопка мешка

11. Корпус электродвигателя

12. Дополнительная рукоятка

Сборка

Внимание! Перед началом сборки убеди-

тесь, что прибор выключен и отсоединен

от электросети.

Внимание! При работе садовым пылесо-

сом всегда надевайте защитные перчатки.

Сборка всасывающей трубы (Рис. А)

Перед использованием прибора все всасываю-

щие трубы должны быть соединены.

Внимание! Не используйте прибор с разобран-

ными трубами.

♦ Для облегчения процесса сборки протрите

место соединения труб мыльным раствором.

♦ Расположите друг напротив друга прорези

(13) и треугольники (14) на верхней (6) и сред-

ней (7) всасывающих трубах.

♦ Вдвигайте верхнюю трубу (6) в среднюю

трубу (7), пока треугольники не соединятся

с характерным щелчком.

♦ Расположите друг напротив друга прорези

(13) и треугольники (14) на средней (7) и ниж-

ней (8) всасывающих трубах.

♦ Вдвигайте среднюю трубу (7) в нижнюю трубу

(8), пока треугольники не соединятся с харак-

терным щелчком.

Внимание! Не разбирайте соединенные трубы.

Установка дополнительной рукоятки

(Рис. В) (только для GW3050)

♦ Нажмите и удерживайте обе кнопки (15), рас-

положенные по бокам опоры для рукоятки.

♦ Надвиньте дополнительную рукоятку (12) на

место поверх кнопок (15).

Примечание: Убедитесь, что оранжевая кнопка

находится на той же стороне, что и широкое от-

верстие в рукоятке.

Внимание! Следите, чтобы зубчики на кнопке

полностью вошли в пазы на рукоятке

. Проверьте,

что рукоятка надежно закреплена.

Регулировка положения дополнительной

рукоятки (Рис. С) (только для GW3050)

Для обеспечения оптимального баланса и ком-

форта при использовании, положение допол-

нительной рукоятки (12) можно отрегулировать.

♦ Нажмите на кнопку (15) с левой стороны ру-

коятки.

♦ Поверните дополнительную рукоятку (12)

в желаемое положение.

♦ Отпустите кнопку (15).

Внимание! Следите, чтобы зубчики на кнопке

полностью вошли в пазы на рукоятке. Проверьте,

что рукоятка надежно

закреплена.

Сборка воздуходувной трубы (Рис. D)

♦ Расположите друг напротив друга 2 отметки

(16) в нижней части верхней трубы (4) и 2
