Общие сведения
Чтобы избежать серьезных травм и
летальных исходов, прочитайте инструкции
по безопасности на предыдущих страницах
прежде, чем работать с машиной.
Конструкция и функции
Реверсивные виброплиты LG являются
эффективными уплотнительными машинами,
которые разработаны специально для уплотнения
средних и глубоких слоев сыпучих грунтов на
ограниченных площадях, таких как траншеи,
стоянки автотранспорта, фундаменты и прочие
области. Любое другое использование
запрещено.
Уплотнительные машины LG, как и все машины
с двигателями внутреннего сгорания,
разрешается использовать только в хорошо
проветриваемых местах.
Запрещается буксировка уплотнительной машины
LG позади транспортного средства.
Не используйте на более крутых уклонах, чем
рекомендованные в данном руководстве.
При использовании комплекта для мощения они
также пригодны для мощения брусчаткой.
Для выбора правильных деталей и комплектов
см. перечень запасных частей.
Только для профессионального использования.

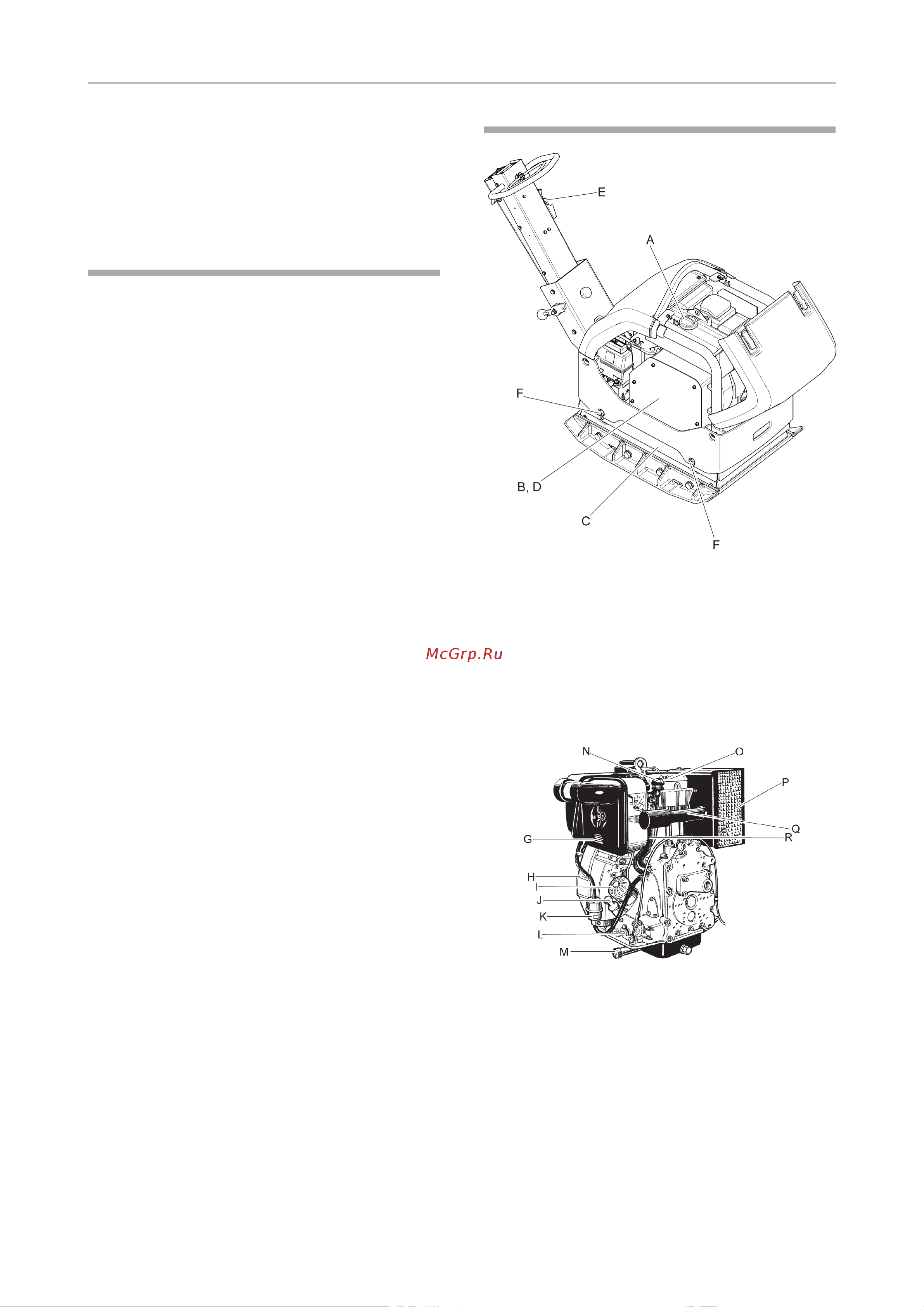

Основные узлы
A. Топливный бак
B. Кожух ременной передачи
C. Эксцентриковый элемент
D. Клиновидный ремень
E. Управление дросселем
F. Амортизатор
G. Воздушный фильтр
H. Система охлаждения
I. Масляный фильтр
J. Измерительный щуп
K. Топливный фильтр
L. Регулятор оборотов двигателя
M. Пробка для слива масла
N. Индикатор воздушного фильтра
© 2016 Construction Tools EOOD | No. 9800 1721 13 | 2016-04-07
Оригинальное руководство
12
