5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

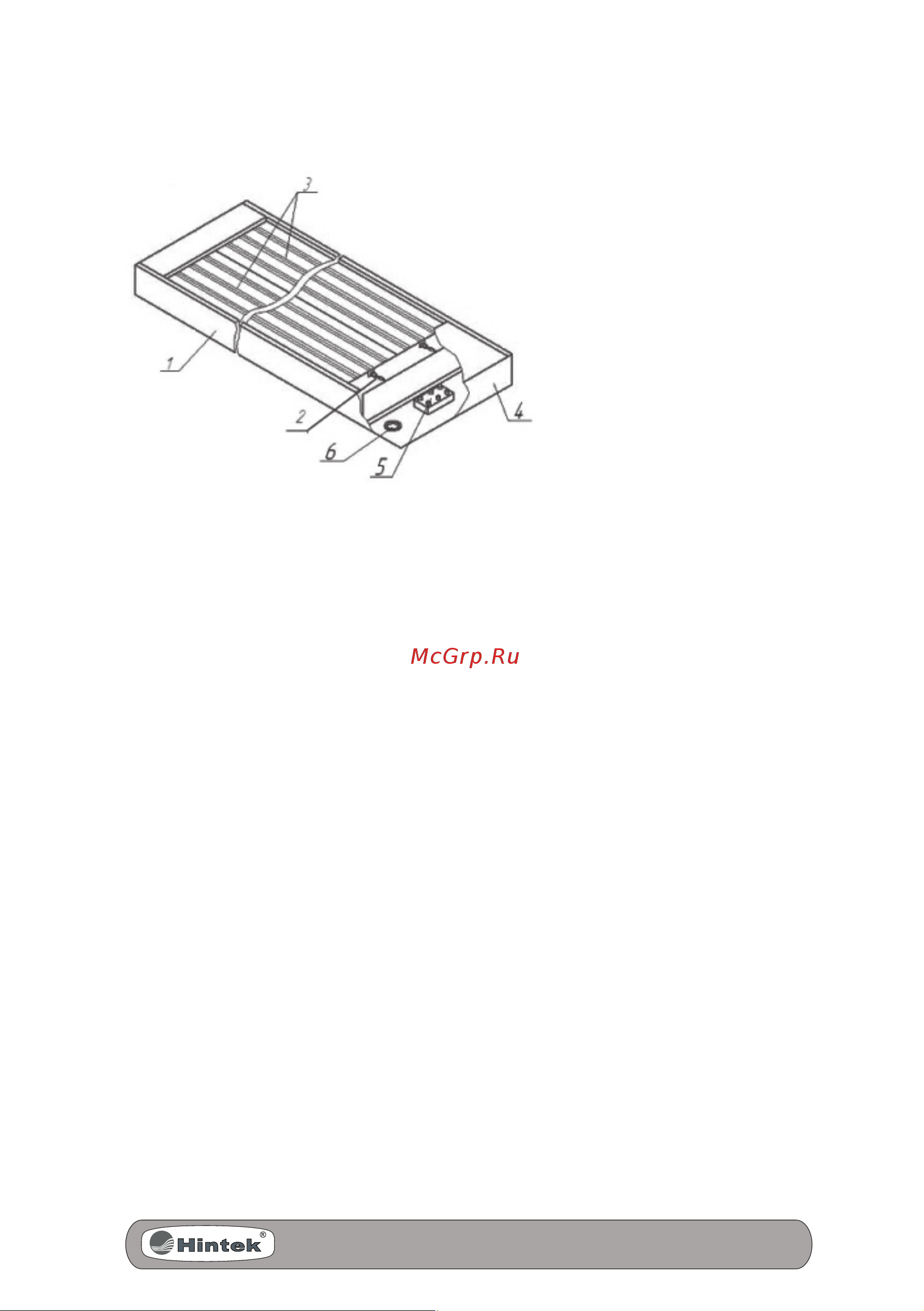

5.1 Схема инфракрасного обогревателя представлена на Рис. 1.

1 – корпус;

2 – электронагреватель;

3 – излучающая панель;

4 – крышка;

5 – клеммная коробка;

6 – кабельный ввод.

Рис.1. Обогреватель инфракрасный.

5.2 Корпус 1 обогревателя изготовлен из листовой стали

и покрыт термостойким полимерным покрытием. В корпусе уста-

новлена алюминиевая излучающая панель 3, внутри которой на-

ходится трубчатый электронагреватель 2.

В отсеке под съемной крышкой 4 находятся комплект мон-

тажных деталей и клеммная коробка 5 для подключения к стацио-

нарной электропроводке.

Для ввода в обогреватель проводов питания и защитного за-

земления в корпусе предусмотрено отверстие, в котором установ-

лен кабельный ввод 6.

5.3 Схемы подключения обогревателей приведены на Рис. 5,

6 Приложения.

5.4 Принцип работы обогревателей.

Главное отличие инфракрасных обогревателей от тради-

ционных конвективных систем обогрева (тепловентиляторы, во-

дяные и масляные радиаторы и т.д.) в том, что воздух в помеще-

нии не используется в качестве теплоносителя и для создания ком-

фортного температурного режима не обязательно прогревать весь

объем воздуха в помещении.

При подаче напряжения электронагреватель нагревает алю-

миниевую панель, которая начинает излучать инфракрасные вол-

ны. Инфракрасные волны не поглощаются воздухом, поэтому

практически вся тепловая энергия обогревателя без потерь пере-

дается поверхностям стен, пола и предметов, находящихся в зоне
