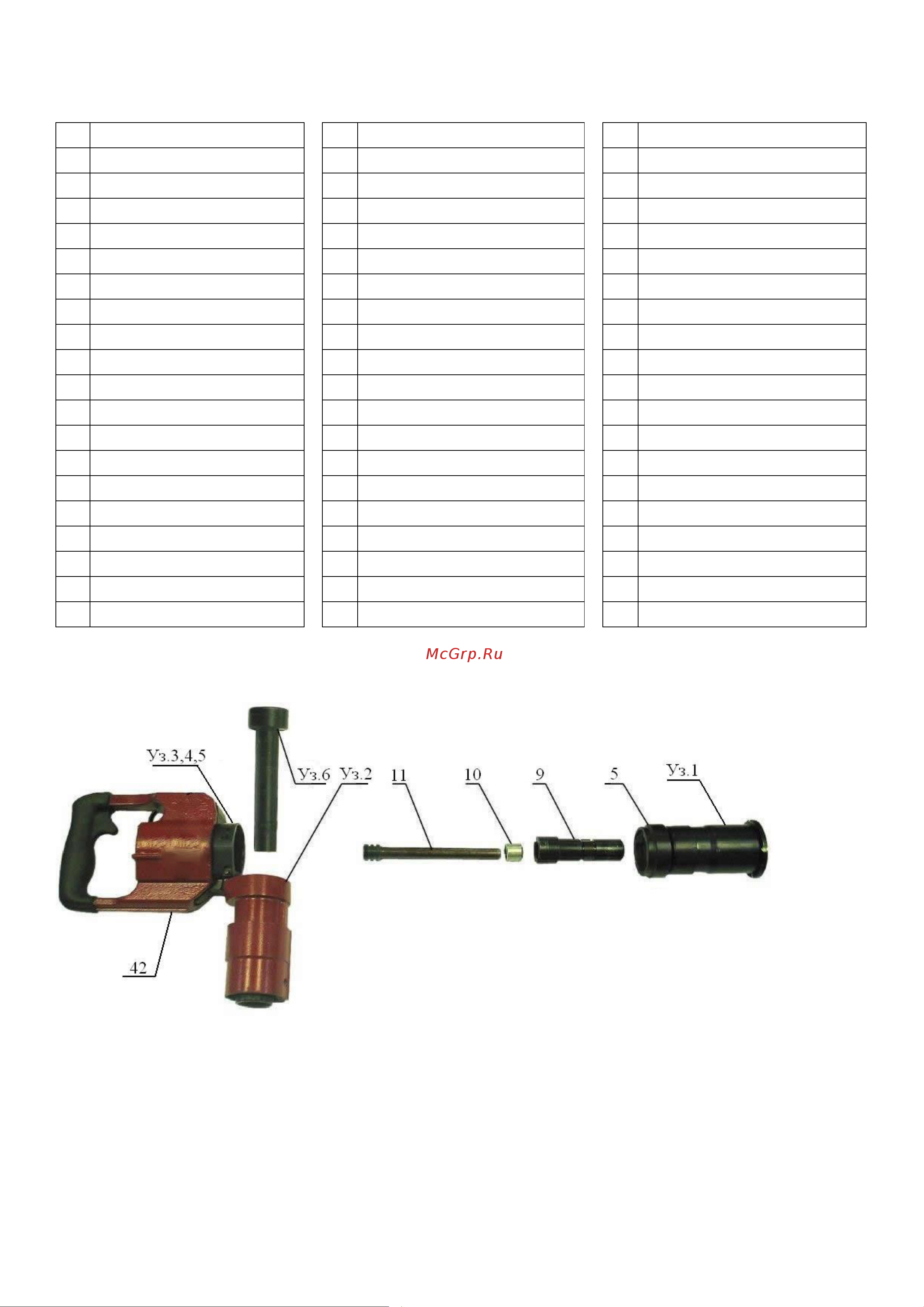

1.1.5 Каталог деталей пистолета
№
Наименование
№
Наименование
№
Наименование
1
Обойма
20
Пружина защелки
39
Втулка
2
Фиксатор
21
Фиксатор ствола
40
Пружина затвора
3
Пружина обоймы
22
Пружина фиксатора ствола
41
Стержень пружины затвора
4
Кожух
23
Ствол
42
Рукоятка
5
Прижим
24
Остов затвора
43
Шайба
6
Защелка
25
Втулка затвора
44
Винт
7
Ось защелки
26
Кольцо втулки
45
Экстрактор
8
Стопор
27
Винт пружины отбоя
46
Ось экстрактора
9
Направитель
28
Пружина отбоя
47
Упор
10
Амортизатор
29
Курок
48
Пружина упора
11
Поршень
30
Пружина боевая
49
Фиксатор оси
12
Кожух муфты
31
Ролик
50
Ось коробки
13
Кольцо запорное
32
Ось курка
51
Коробка
14
Муфта
33
Ось ролика взводителя
52
Вкладыш ствола
15
Винт муфты
34
Взводитель
53
Ось рычага спускового
16
Штифт ствола
35
Ролик взводителя
54
Втулка пружины ствола
17
Серьга муфты
36
Рычаг спусковой
55
Ось взводителя
18
Ось защелки
37
Пружина взводителя
56
Пружина ствола
19
Защелка прижима
38
Пружина рычага
57
Стержень пружины ствола
1.2 Работа пистолета
1.2.1 Основные составные части пистолета
1.2.2 Устройство и работа
Ударно-спусковой механизм – куркового типа размещён в коробке 51 с рукояткой 42.
Взведение боевой пружины 30 производится непосредственно перед выстрелом, воздействующим на
курок 29 взводителем 34 посредством рычага спускового 36.
Принцип действия пистолета основан на использовании энергии пороховых газов, возни-
кающих при сгорании пиросостава патрона. Энергия пороховых газов воздействует на поршень 11,
который, разгоняясь, совершает поступательное движение вместе с дюбелем, передавая ему свою ки-
нетическую энергию, достаточную для пробития скрепляемых материалов. Регулирование мощности
воздействия на дюбель осуществляется путём подбора соответствующего по мощности патрона.
5
