Собрать пистолет. С силой прижать незаряженный пистолет строго перпендикулярно к

рабочей поверхности и произвести холостой спуск. Должно произойти срабатывание ударно-

спускового механизма – характерный щелчок.

3.2 Неполная разборка и сборка пистолета

Неполную разборку пистолета производить в следующей последовательности:

- отсоединить Защитный блок (Уз.1) с прижимом 5, для чего, отжав и удерживая защелку прижима

19 на Термо блоке (Уз.2), повернуть Защитный блок с прижимом на 90

в любую сторону и

отсоединить его;

- отсоединить направитель 9 с амортизатором 10 и поршень 11;

- извлечь из направителя амортизатор;

- извлечь Блок ствола (Уз.6), для чего повернуть кожух муфты 12 Термо блока вокруг оси по часовой

стрелке на 90

, потянуть кожух муфты вперед и откинув Термо блок, извлечь Блок ствола;

Сборку пистолета производить в обратной последовательности:

- установить Блок ствола в Термо блок, совместив при этом отверстие на Блоке ствола со штифтом

ствола 16 на Термо блоке;

- повернуть Термо блок на оси коробки 50, возвратив его в исходное положение, кожух муфты 12

прижать назад до упора и повернуть на 90

против часовой стрелки;

- установить поршень в Блок ствола;

- вставить амортизатор в направитель и установить амортизатор с направителем на поршень;

- присоединить Защитный блок с прижимом, для чего совместить пазы на Защитном блоке с

прижимом с упорами на Термо блоке, отжать защелку прижима и провернуть Защитный блок с

прижимом до щелчка защелки прижима.

ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОЛНУЮ РАЗБОРКУ ПИСТОЛЕТА. ЭТО ВЛЕЧЁТ СНЯТИЕ

ПИСТОЛЕТА С ГАРАНТИИ. РАЗБОРКА МЕХАНИЗМА СПУСКА МОЖЕТ ПРИВЕСТИ К ТРАВМЕ.

4 Общие правила использования технологии прямого монтажа

4.1 Забивка дюбелей в различные материалы

4.1.1 Забивка дюбелей в бетон и кирпич

Прочность закрепления в бетоне при использовании технологии прямого монтажа зависит от

следующих факторов:

- прочности материала основания;

- твердости и концентрации наполнителя;

- диаметра стержня дюбеля;

- глубины вхождения дюбеля;

- межосевого и краевого расстояния.

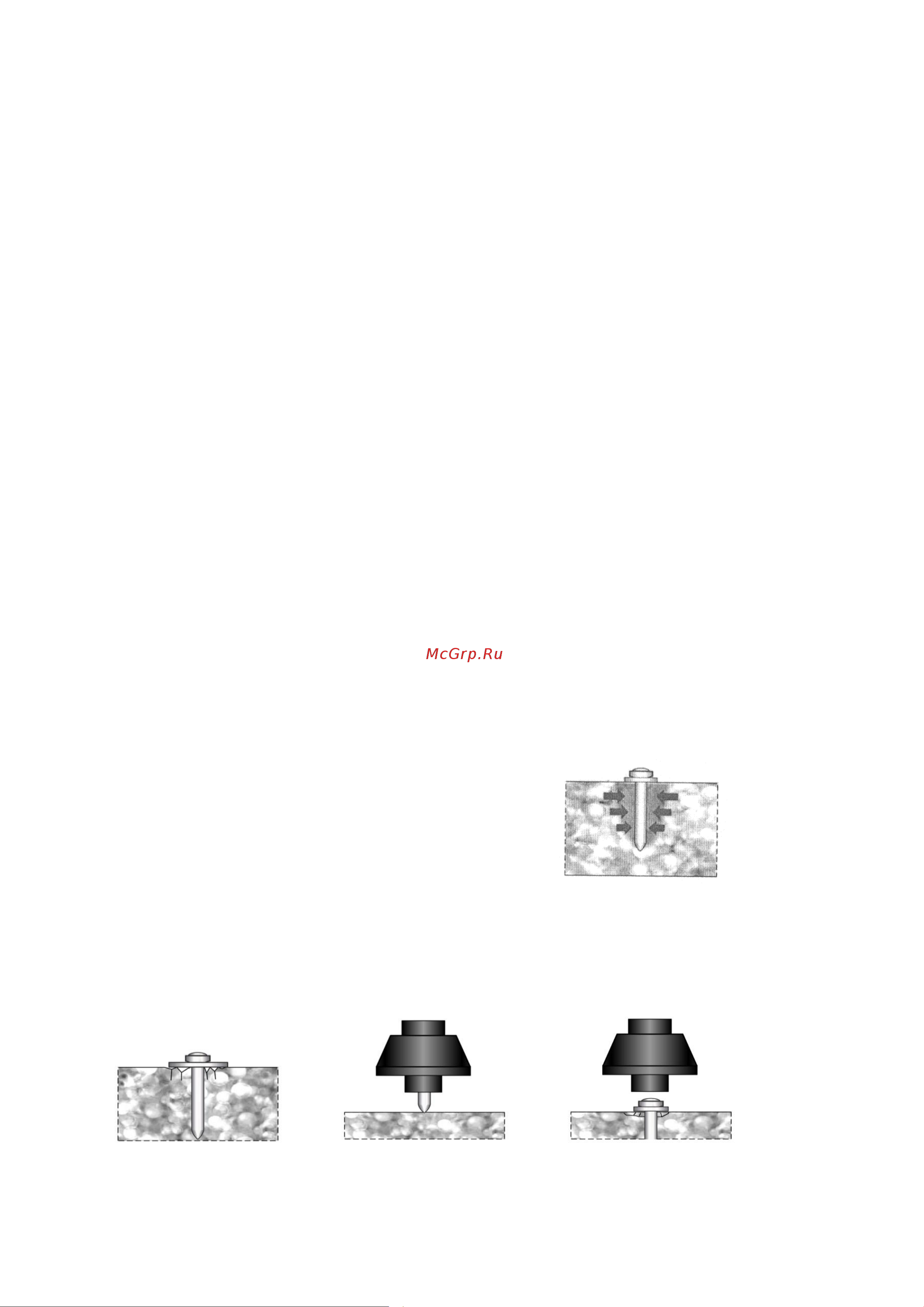

Дюбель входит в бетон, частично вытесняет его и уплотняет вокруг себя, создавая

напряжение. Кроме того, сила трения при входе дюбеля создает тепло (температура доходит до

900ºС), благодаря которому происходит схватывание дюбеля и бетона.

Комбинация из напряжения (распора и уплотнения) бетона и диффузионных процессов

позволяет надежно закрепиться дюбелю в материале основания. Такие же процессы происходят при

монтаже в полнотелый кирпич.

Несущая способность монтажной точки зависит от глубины захода дюбеля. В зависимости от

типа дюбеля и материала основания достаточным будет заглубление от 22-30 мм (в бетоне) до 30-40

мм (в кирпиче). В случае большей длины заглубляемой части повышается вероятность изгиба

дюбеля, чего можно избежать выбором более мощного патрона.
