Neoclima IR-4.0 [5/11] Подготовка к работе

8 9

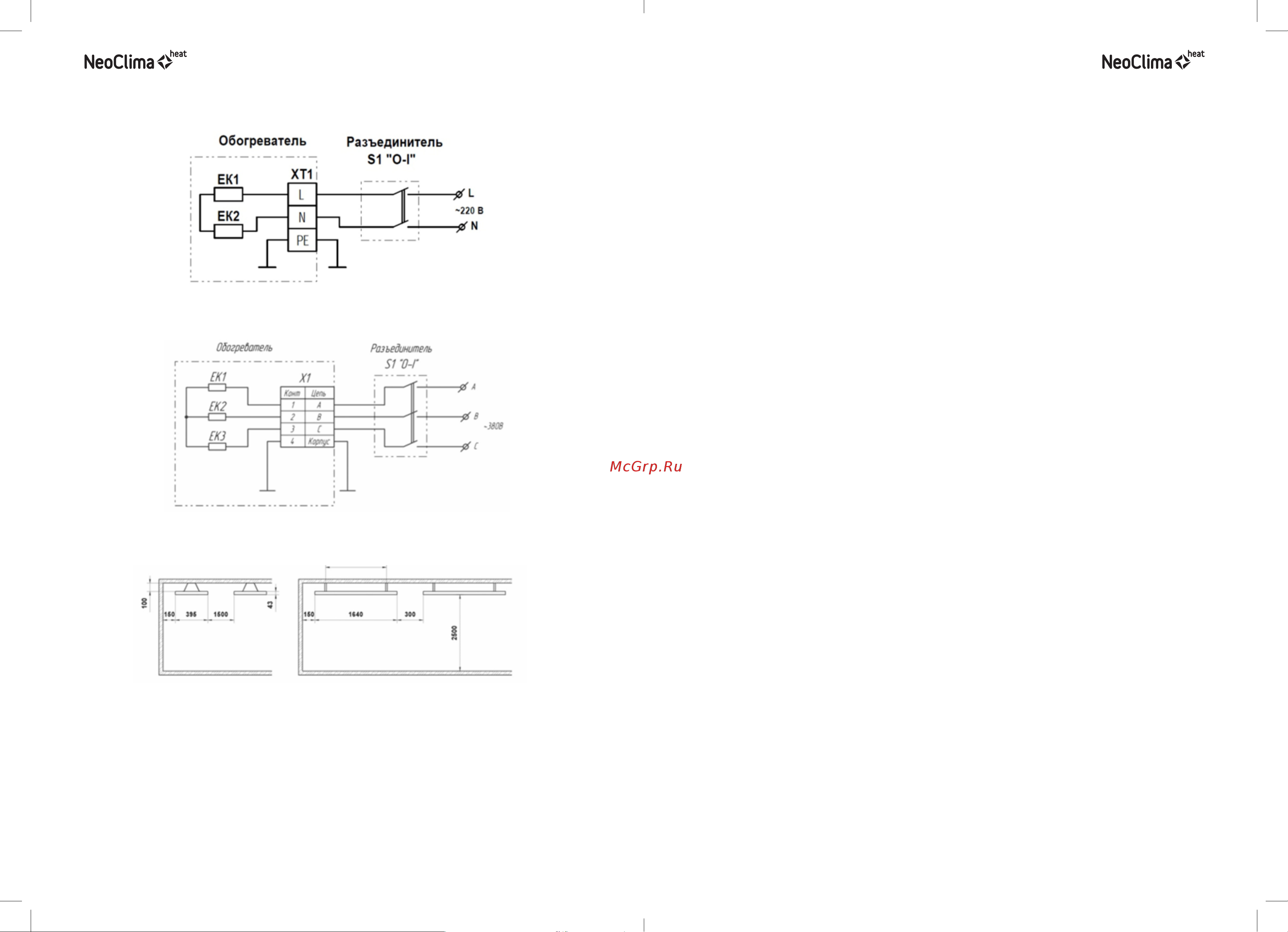

Рисунок 4. Схема подключения обогревателя IR-2.0 Neoclima

Рисунок 5. Схема подключения обогревателя IR-3.0 Neoclima и IR-4.0 Neoclima

Рисунок 6. Схема размещения обогревателя IR-3.0 Neoclima, IR-4.0 Neoclima

5.4 Габаритные и установочные размеры обогревателей и минимальные расстояния при установке приведены на

Рис.2.

5.5 Принцип работы обогревателей:

Главное отличие инфракрасных обогревателей от традиционных конвективных систем обогрева

(тепловентиляторы, водяные и масляные радиаторы и т.д.) в том, что воздух в помещении не используется в

инфракрасные волны. Инфракрасные волны не поглощаются воздухом, поэтому практически вся тепловая

Тепло, выделяющееся с нагретых поверхностей, в свою очередь нагревает воздух в помещении. В связи с этим

инфракрасные обогреватели имеют ряд значительных преимуществ перед конвективными системами обогрева,

особенно при необходимости местного обогрева (прибор, предмет, рабочее место) и высоких потолках в

помещении:

- более равномерный прогрев помещения по высоте (при конвективном обогреве более нагретый воздух)

обычно скапливается под потолком);

- снижение затрат на электроэнергию (для достижения комфортной температуры в зоне обогрева нет

необходимости прогревать воздух на всю высоту помещения, а при местном обогреве электроэнергия не

расходуется на обогрев неиспользуемых пространств помещения);

- более комфортный температурный режим в помещении, при котором температура на уровне головы человека

на 1-2°С ниже, чем у пола, что создает «эффект свежести» воздуха;

Руководством.

6.3 При монтаже и подключении обогревателя необходимо учитывать требования безопасности, изложенные в

разделе 4 Руководства.

6.4 МОНТАЖ IR-0.8 Neoclima; IR-1.0 Neoclima; IR-1.5 Neoclima; IR-2.0 Neoclima.

Комплект монтажных деталей находится внутри обогревателя под съемной крышкой 4 (см. Рис.1). В комплект

входят две цепи (11 звеньев для обогревателя IR-0.8 Neoclima; IR-1.0 Neoclima; IR-1.5 Neoclima и 15 звеньев для

обогревателя IR-2.0 Neoclima) и четыре карабина.

Последовательность монтажа обогревателя:

а) Снять крышку обогревателя;

б) Открыть пакет и извлечь монтажные детали;

в) На оба конца каждой цепи установить карабины;

г) Перевернуть обогреватель излучающей панелью вниз;
