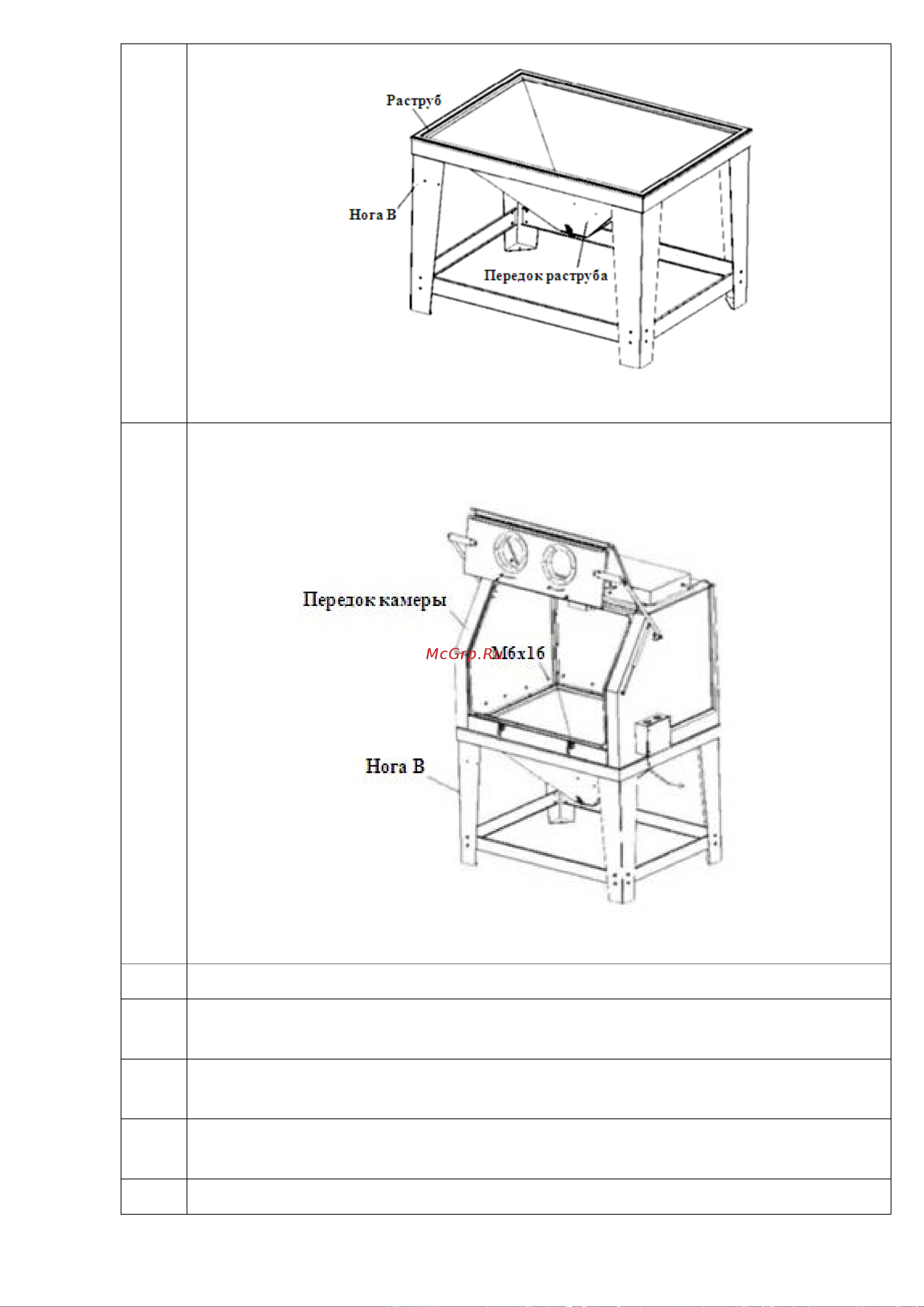

Рис. 8. Вставка раструба в основание.

6. Установите камеру, как показано на Рис. 9. Передок камеры должен

быть обращен к ноге В.

Рис. 9. Установка камеры.

7. Откройте складывающуюся дверь.

8. Используя 22 винта с круглыми головками М6х16 с шайбы,

скрепите камеру, раструб и основание

9. С помощью 4 винтов М6х12 с большими медными головками и

гайками М6 смонтируйте пылесос на задней стене камеры. Рис. 10.

10. Электрический кабель смонтированного пылесоса заведите в гнездо

коробки выключателя через желоб на правой стене камеры.

11. Расположите ножную педаль между передними ногами
