ЭКСПЛУАТАЦИЯ (ЗАТОЧКА)

ДЛЯ СПРАВКИ!

В таблице на странице 10-11 ука-

заны все необходимые параметры

для заточки различного типа це-

пей.

1. Перед началом заточки с помощью вин-

та 7 (Рис.1) установите задний угол

верхнего лезвия. Для различного типа

цепей он составляет 50-60°.

2. Установите цепь в паз направляющей

планки цепи 1 (Рис.1).

3. Отрегулируйте фиксатор цепи 14 вин-

том 9 (Рис.1) и

зафиксируйте режущий

зуб таким образом,чтобы фиксатор упи-

рался в пятку режущего зуба.

4. Ослабьте гайку суппорта 16 (Рис.1) и,

поворачивая суппорт, установите угол

заточки, ориентрируясь по шкале 15

(Рис.1).

5. Для поперечного пиления этот угол со-

ставляет 25-35°, для продольного пиле-

ния 10-15°.

6. Затяните гайку 16 (Рис.1) суппорта.

7. Не включая двигатель, плавно опусти-

те заточной диск и с помощью винта 6

(Рис.1) отрегулируйте глубину заточки

цепи.

ОГРАНИЧИТЕЛЬ ГЛУБИНЫ РЕЗАНИЯ

8. Включите двигатель и заточите цепь.

Сначала заточите все правые режущие

зубья, затем поверните суппорт и зато-

чите все левые режущие зубья, либо

наоборот.

ВНИМАНИЕ:

Для эффективной и безопасной

работы все режущие зубья цепи

должны быть одинаковой длины,

поэтому все настройки перед за-

точкой устанавливайте для само-

го короткого зуба.

ВНИМАНИЕ:

Во время заточки избегайте слиш-

ком большого давления на заточ-

ной диск. Это может привести к

отжигу металла цепи и выходу ее

из строя.Не устанвливайте диск

на слишком глубоку заточку цепи,

иначе это может привести к раз-

рыву цепи.

ВНИМАНИЕ:

Запрещается затачивать незакре-

пленные цепи.

Ограничитель глубины резания расположен

на каждом режущем зубе перед лопаткой

зуба.

Разница по высоте между верхней кромкой

ограничителя глубины и передней кромкой

режущего зуба обозначается, как расстояние

глубины резания. Это расстояние зависит от

шага цепи и от вида исполнения, но на боль-

шинстве типах цепей это

расстояние состав-

ляет 0,65 мм (см. таблицу на стр. 11).

Расстояние глубины резания определяет

глубину врезания верхнего лезвия в дре-

весину (толщина стружки) и, тем самым, ре-

жущую способность пильной цепи. Для нор-

мальной работы цепи этот параметр являет-

ся одним из важнейших.

ВНИМАНИЕ:

При заточке цепи всегда проверяй-

те высоту ограничителя глубины

резания.

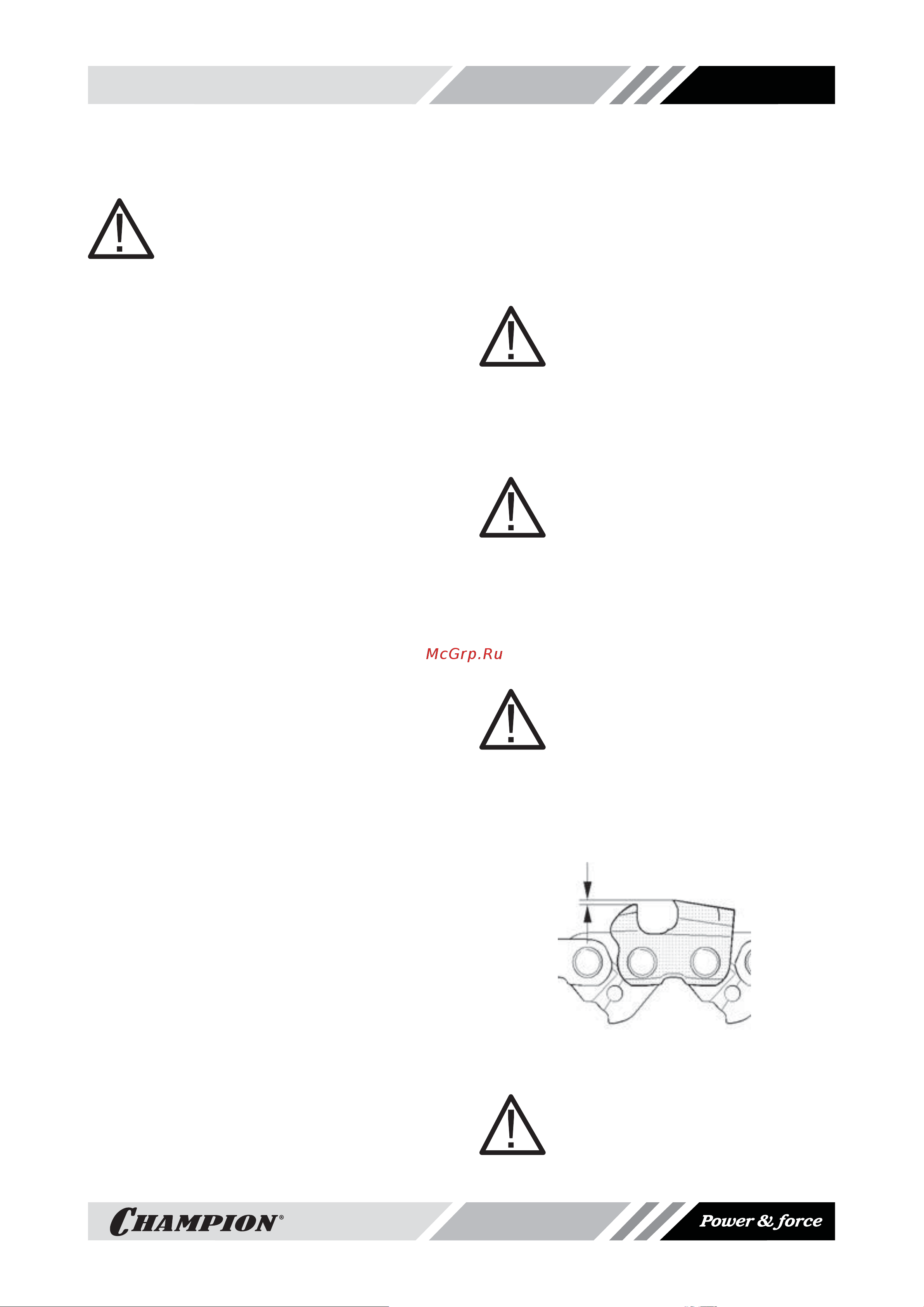

Рис. 9

0,65мм
