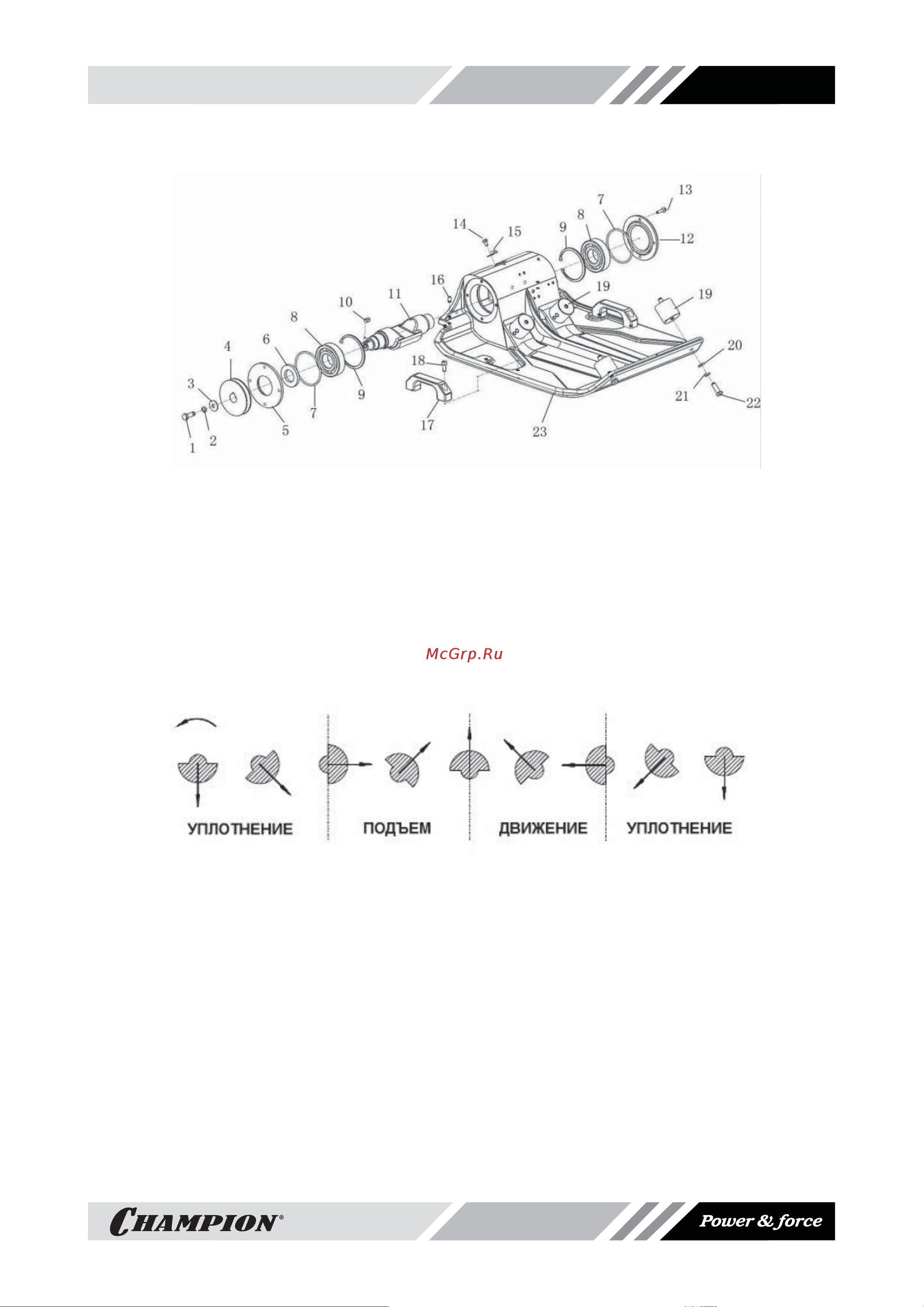

ВИБРАТОР Рис 2 Устройство вибратора 1 Болт крепления шкива 2 3 Шайбы 4 Шкив привода эксцентрика 5 Защитный фланец 6 Сальник 7 Уплотнительное кольцо фланца 8 Подшипник эксцентрика 9 Стопрное кольцо 10 Шпонка шкива 11 Эксцентрик 12 Крышка подшипника 13 Болт крышки 14 Болт крепления шланга для воды 15 Скоба крепления шланга для воды 16 Болт М8х16 17 Рукоятка рабочей плиты 18 Болт крепления рукоятки 19 Виброизолятор 20 21 Шайба 22 Болт крепления виброизолятора Принцип работы виброплиты Двигатель передает крутящий момент через ременную передачу на вал эксцентрика вибрато ра который закреплен на рабочей плите Рабочая плита передает вибрацию на уплотняемую поверхность Управление осуществляется с помощью рабочей рукоятки Рабочие фазы эксцентрика фУПЛОТНЕНИЕ ПОДЪЕМ ж Ф ДВИЖЕНИЕ УПЛОТНЕНИЕ Рис З Рабочие фазы эксцентрика CHAMPION Power Siforce
