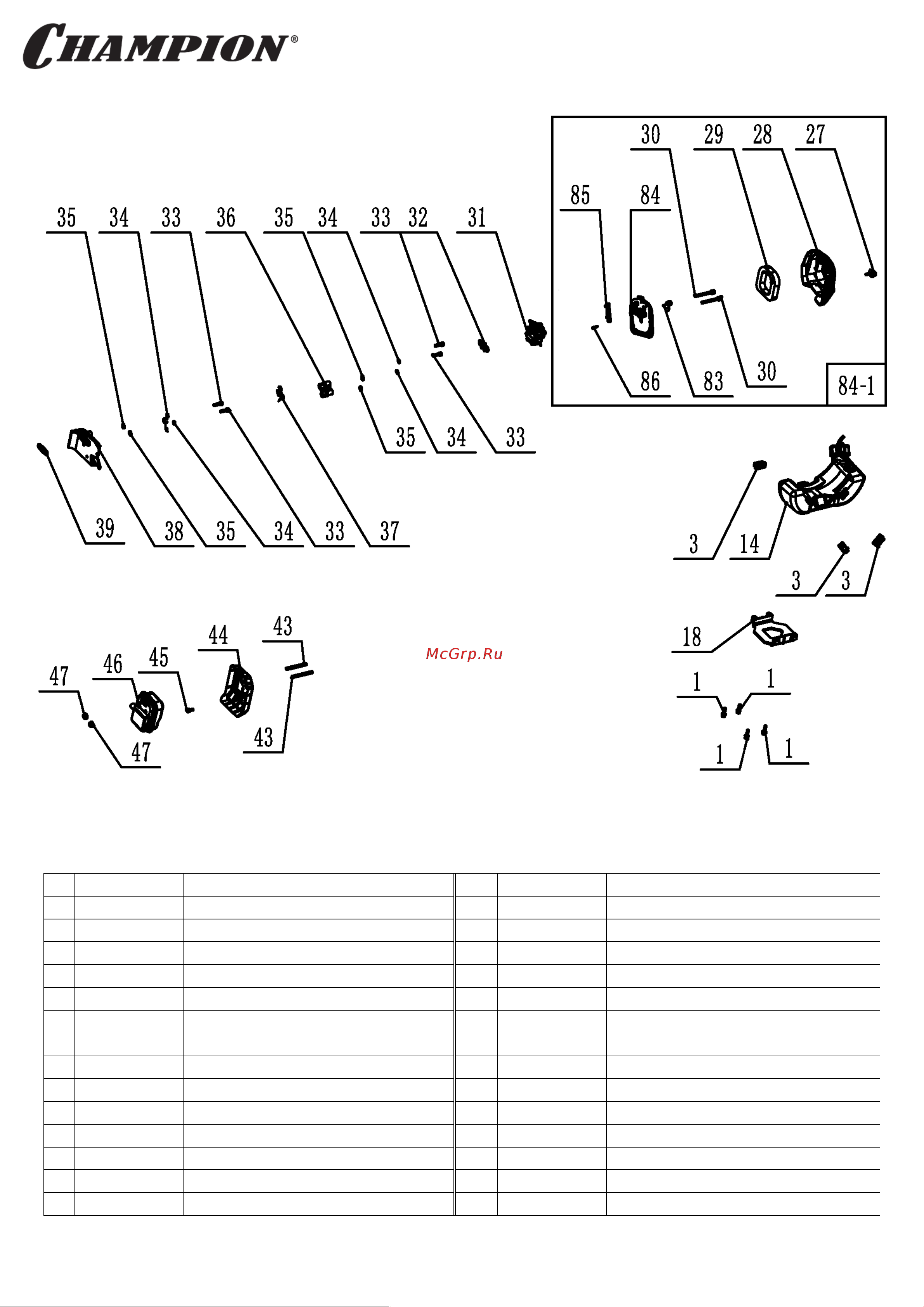

Иллюстрированный каталог запасных частей (23.12.2019) T394FS-2_
Стр. 3_
№
Артикул
Наименование
№
Артикул
Наименование
1
0404010403007
Винт М5х20
37
04060303013
Прокладка теплоизолятора
3
040201502
Амортизатор крепления бака
38
040202023
Теплоизолятор-экран
14
040105082
Бак топливный в сборе*
39
04060307007
Прокладка экрана-теплоизолятора
18
040105083
Опора топливного бака
43
04040108009
Шпилька М6х63
27
040130022
Винт крышки фильтра
44
04060904004
Теплоизолятор глушителя
28
040103095
Крышка фильтра воздушного
45
0404010403025
Винт М5х12
29
040139012
Фильтр воздушный
46
04060901030
Глушитель
30
0404010403005
Винт М5х55
47
04040401027
Гайка самостопорящаяся М6 с фланцем
31
040307061
Карбюратор
83
040151126
Заслонка воздушная
32
04060302017
Прокладка карбюратора
84
040151017
Основание воздушного фильтра
33
0404010403063
Винт М5х20
84-1
03020311054
Корпус воздушного фильтра в сборе
34
04040202002
Шайба пружинная М5
85
040151117
Рычаг заслонки
35
04040204009
Шайба 5х10х1
86
04040106034
Винт самонарезающий ST3x10
36
040202019
Теплоизолятор карбюратора
* отдельные комопненты бака рассмотрены на следующей странице
