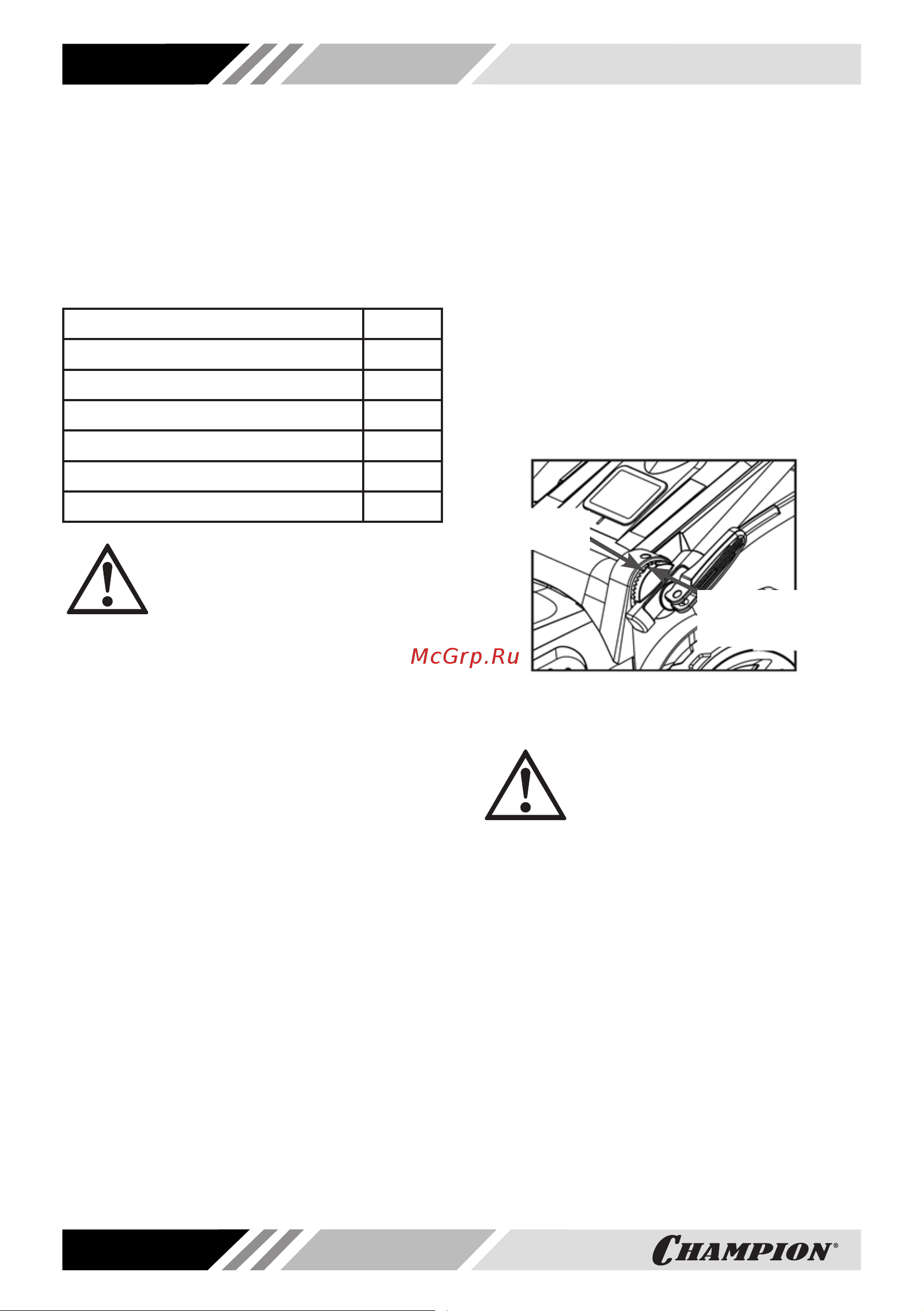

![Champion EMB400 без АКБ и ЗУ [12/23] Сборка](/views2/1640863/page12/bgc.png)
12
8. СБОРКА
КОМПЛЕКТНОСТЬ
КомплектностьустройстваприведенавТа-
блице1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Устройство 1шт.
Руководствопоэксплуатации 1шт.
Травосборник 1шт.
Ручкатравосборника 1шт.
Зажимкабеля 1шт.
Фиксаторскрепежом 2к-та
ПРИМЕЧАНИЕ!
Производитель оставляет за
собой право без предваритель-
ного уведомления вносить изменения
в комплектность.
Устройствопоставляетсявчастичносо-
бранномсостоянии.
Для сборки устройства необходимо вы-
полнитьследующее:
1. Извлечьизупаковкисодержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь,чтосодержимоеупаковкисо-
ответствует комплектности устройства,
аповрежденияотсутствуют.Приобнару-
жении некомплектности или поврежде-
ний обратитесь в торгующую организа-
цию,гдеприобрелиустройство.
2. Установитьрабочуюрукоятку.
3. Установитьтравосборник.
4. Зарядить аккумулятор и установить
еговаккумуляторныйотсек.
УСТАНОВКА И РЕГУЛИРОВКА
РАБОЧЕЙ РУКОЯТКИ
1. Установите нижнюю часть рабочей
рукоятки в удобное положение по
высоте, совместив линию на конце
фиксаторасоднойизтрехлиний на
корпусегазонокосилки.Вставьтефик-
саторывнижнююрукояткуизатяните
(см.Рис.2).
Линиинакорпусе
газонокосилки
Линии на быстрозажим-
номфиксаторе
Рис. 2 Установка нижней части
рабочей рукоятки
ВНИМАНИЕ!
Линия на фиксаторе нижней
части рукоятки должна быть
совмещена с одной из линий на корпу-
се газонокосилки. Одна и та же линия
должна использоваться для обеих сто-
рон устройства.
2. Установите верхнюю часть рабочей
рукоятки на нижнюю. Совместите
отверстия. Для закрепления исполь-
зуйтедванаборафиксаторовверхней
частирукоятки(см.Рис.3).
