3
Машины переносные газорезательные CG-30Р
применяются для механизации воздуш-
но-плазменной резки. Механизируют про-
цесс резки листового проката и значительно
увеличивают скорость раскроя, сохраняя
высокое качество разделительных швов.
Машины предназначены для работы с плаз-
менным резаком. Толщина реза зависит от
источника тока и машинного плазмотрона.
При использовании циркульного устрой-
ства машины могут двигаться по кругу для
вырезки отверстий диаметром от 200 до
2000 мм.
Машины оснащены с электрическим приво-
дом, скорость реза 30—3800 мм/мин. Для
удобного и точного перемещения машины
по листу в комплект входит направляющий
рельс. Длина рельса в стандартной комплек-
тации – 1800 мм.
Машины соответствуют требованиям ГОСТ
12.2.008-75. Вид климатического исполнения
машин УХЛ 3.1 по ГОСТ 15150-69 для работы
в интервале температур от -10 до +40 °С.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ

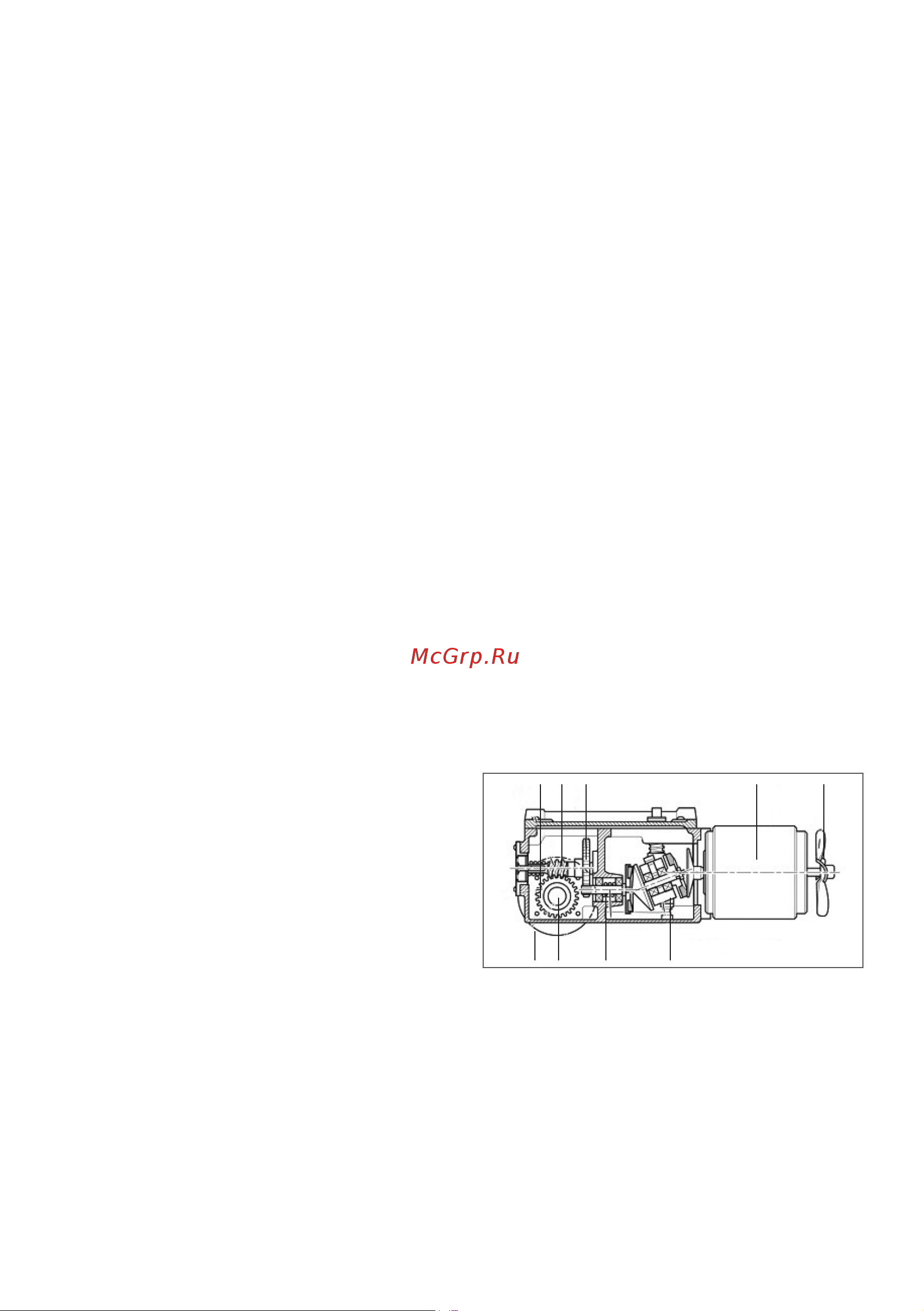

Основные элементы привода машины
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Машина термической резки в сборе 1 шт.
Руководство по эксплуатации 1 шт.
Набор для чистки мундштуков 1 шт.
Торцевой гаечный ключ 1 шт.
Отвертка для сборки машины 1 шт.
Машина термической резки состоит из:
• Самоходная тележка 1 шт.
• Поперечная штанга с креплением 1 шт.
• Суппорт в сборе 1 шт.
• Кабель (L=5000 мм) 1 шт.
• Направляющий рельс (L=1800 мм) 1 шт.
• Циркульное устройство 1 шт.
1. Двигатель
2. Вентилятор
3. Фрикционный вариатор
4. Вал-шестерня
5. Зубчатое колесо
6. Червяк
7. Червячное колесо
8. Колесо приводное
9. Вал приводной
Машина состоит из самоходной тележки, на
которой устанавливается штанга с суппортом
для установки плазменного резака. Машина
производит раскрой металлических листов
при перемещении по направляющему рельсу
или по поверхности разрезаемого листа. Са-
моходная тележка состоит из корпуса, при-
водного механизма, муфты холостого хода,
двух приводных и двух поворотных колес.
Приводной механизм находится в отдельном
корпусе и состоит из механического фрикци-
онного вариатора, двухступенчатого редук-
тора с цилиндрической и червячной парой
и электродвигателя с воздушным охлажде-
нием. Плавная, бесступенчатая регулировка
скорости перемещения самоходной тележки
осуществляется механическим вариатором.
Муфта холостого хода предназначена для
отключения связи приводного механизма
с приводным и холостым колесами при на-
стройке и позволяет свободно перемещать
машину по направляющему рельсу или по по-
верхности разрезаемого листа.
Плазменный резак устанавливается в суп-
порт. Изменение угла наклона плазменного
резака производится поворотом держателя
резака в суппорте. Отсчет угла поворота ре-
зака осуществляется по встроенному лимбу,
без дополнительных замеров. Каждый суп-
порт имеет 4 степени свободы.
При перемещении по направляющему рель-
су или по поверхности разрезаемого листа
машина производит разделительную резку
(раскрой). Для соединения отдельных сек-
ций направляющего рельса в его конструкции
предусмотрен специальный замок. Прямые
резы возможно получить только при переме-
щении машины по направляющему рельсу.
1 2567
9 4 38
