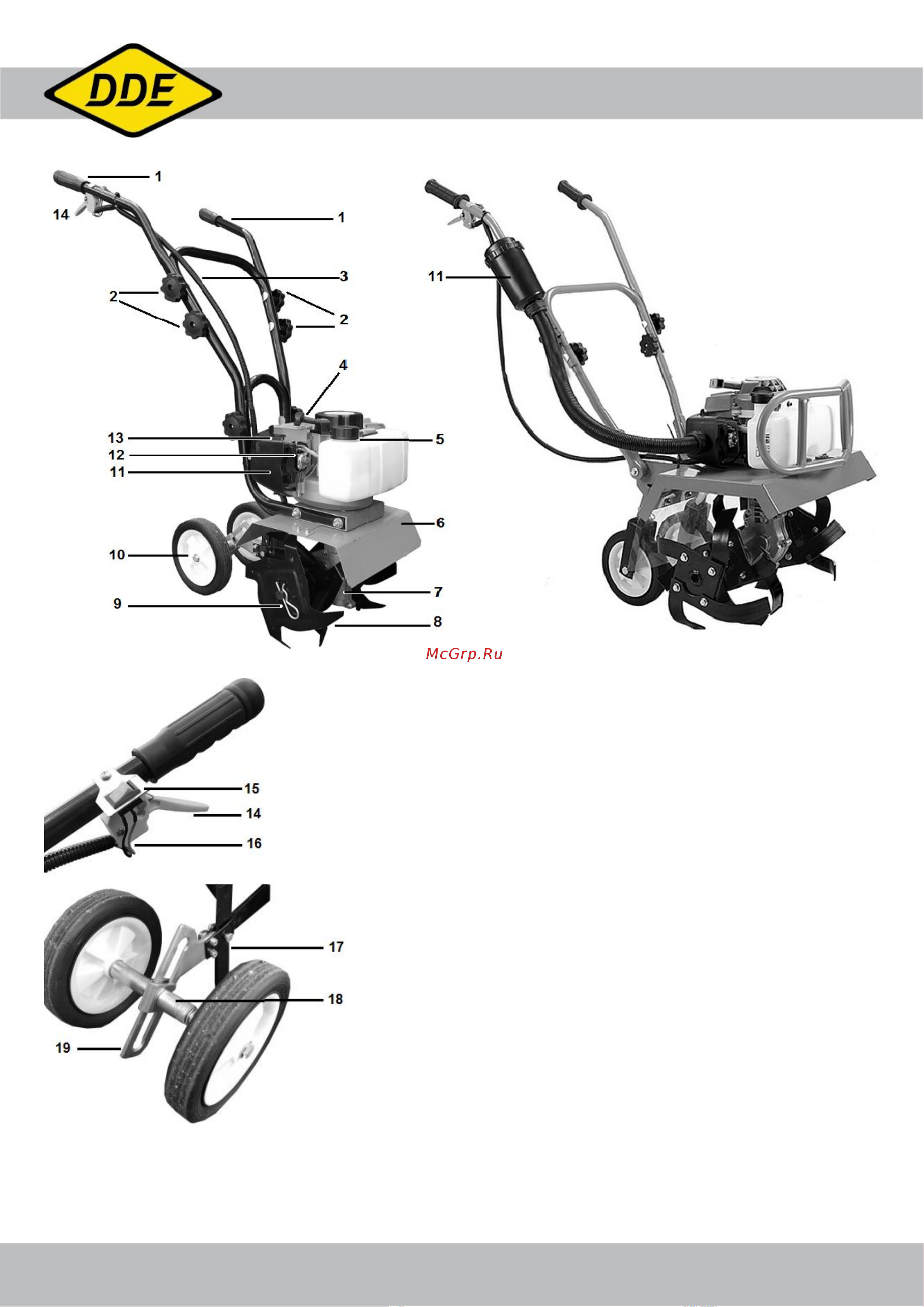

4. Внешний вид

ГНОМ-2 ГНОМ-3

1. Рукоятки управления

2. Барашковые гайки крепления рукояток

3. Тросик привода фрезы

4. Ручка стартера

5. Крышка бензобака

6. Защитные крылья

7. Редуктор

8. Фреза

9. Шплинт крепления блока ножей

10. Транспортировочные колеса

11. Корпус воздушного фильтра

12. Праймер подкачки топлива

13. Рычаг заслонки карбюратора

14. Курок привода фрезы

15. Выключатель зажигания

16. Соединение проводов зажигания

17. Сошник

18. Ось колес

19. Направляющая регулировки высоты колес

5. Подготовка к работе

Соберите изделие перед использованием. Установите колеса 10, для чего подсоедините кронштейн

направляющей 19 к кронштейну сошника 17 и с помощью 2-х болтов и гаек закрепите. Паз направляющей

регулировки высоты колес 19 должен смотреть вверх. Установите сошник 17 в кронштейн сошника и

зафиксируйте штифтом, а штифт шплинтом. Колеса можно установить на 3-х уровнях высоты. Нижнее
