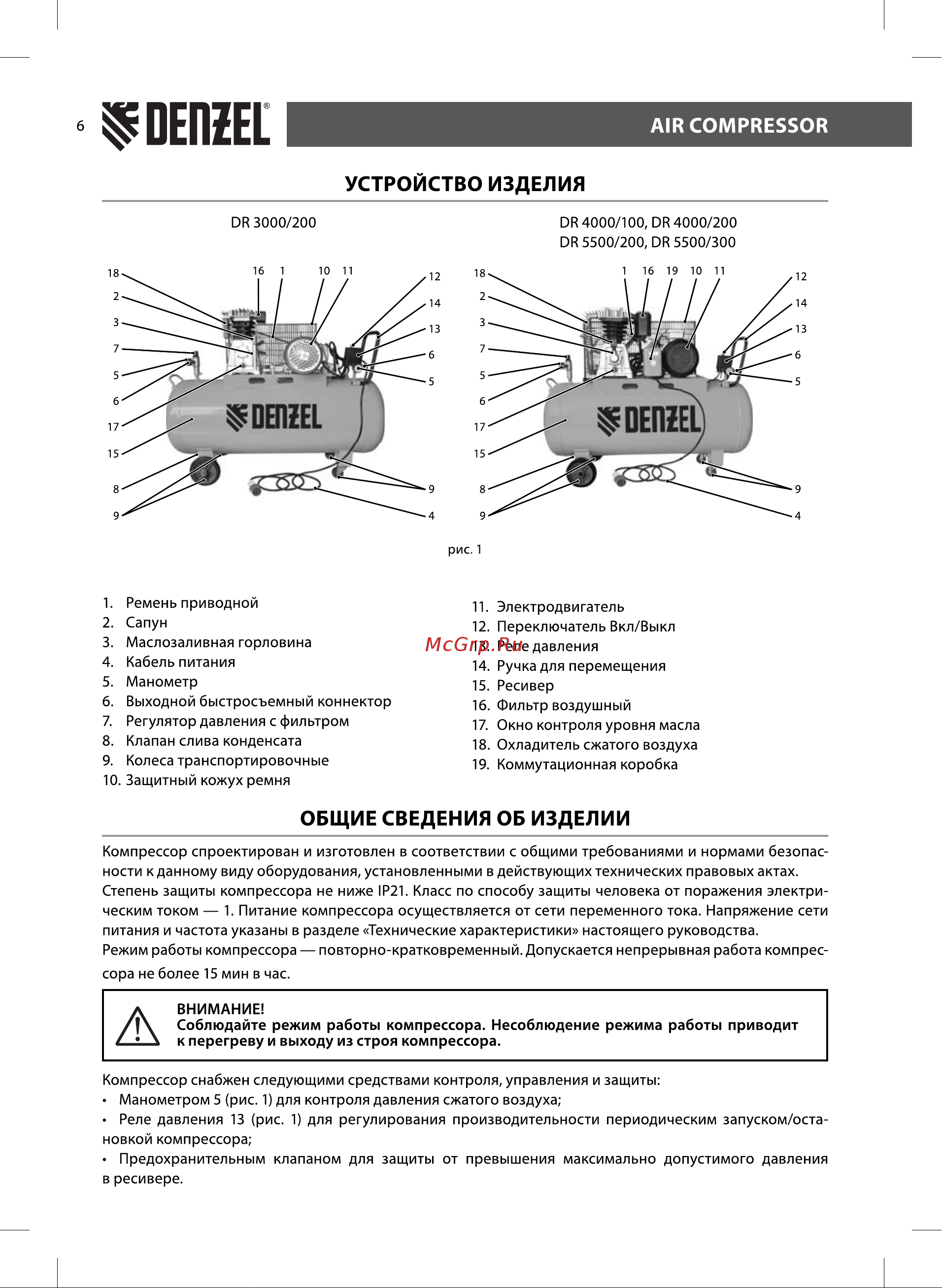

DERZEL AIR COMPRESSOR УСТРОЙСТВО ИЗДЕЛИЯ DR 3000 200 DR 4000 100 DR 4000 200 DR 5500 200 DR 5500 300 рис 1 1 Ремень приводной 2 Сапун 3 Маслозаливная горловина 4 Кабель питания 5 Манометр 6 Выходной быстросъемный коннектор 7 Регулятор давления с фильтром 8 Клапан слива конденсата 9 Колеса транспортировочные 10 Защитный кожух ремня 11 Электродвигатель 12 Переключатель Вкл Выкл 13 Реле давления 14 Ручка для перемещения 15 Ресивер 16 Фильтр воздушный 17 Окно контроля уровня масла 18 Охладитель сжатого воздуха 19 Коммутационная коробка ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Компрессор спроектирован и изготовлен в соответствии с общими требованиями и нормами безопас ности к данному виду оборудования установленными в действующих технических правовых актах Степень защиты компрессора не ниже IР21 Класс по способу защиты человека от поражения электри ческим током 1 Питание компрессора осуществляется от сети переменного тока Напряжение сети питания и частота указаны в разделе Технические характеристики настоящего руководства Режим работы компрессора повторно кратковременный Допускается непрерывная работа компрес сора не более 15 мин в час А ВНИМАНИЕ Соблюдайте режим работы компрессора Несоблюдение режима работы приводит к перегреву и выходу из строя компрессора Компрессор снабжен следующими средствами контроля управления и защиты Манометром 5 рис 1 для контроля давления сжатого воздуха Реле давления 13 рис 1 для регулирования производительности периодическим запуском остановкой компрессора Предохранительным клапаном для защиты от превышения максимально допустимого давления в ресивере
