СИБТАЛЬ МТМ 1,6т - 20м [5/6] Комплектующие

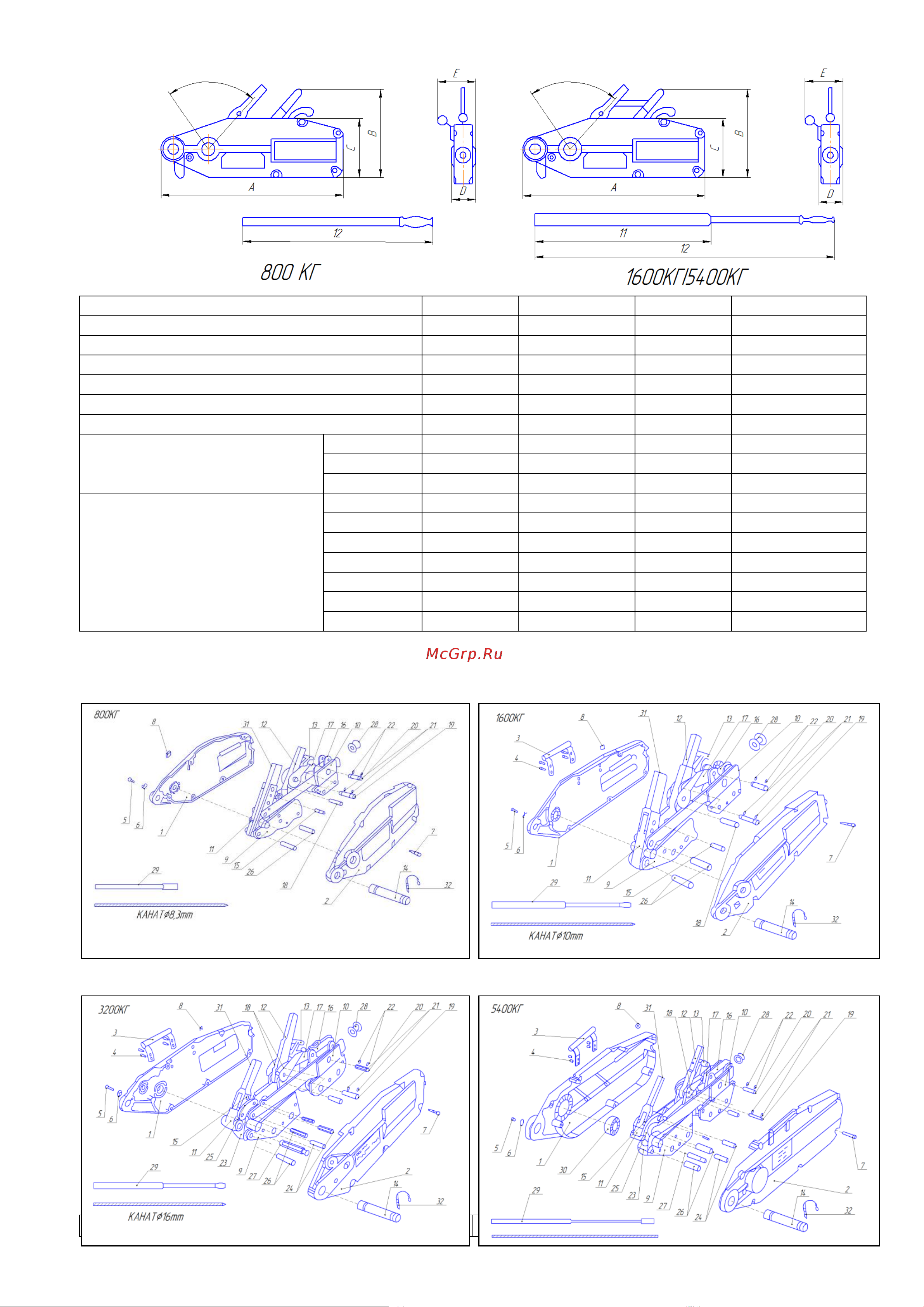

![СИБТАЛЬ МТМ 1,6т - 20м [5/6] Комплектующие](/views2/1885791/page5/bg5.png)
Модель
МТМ 0,8
МТМ 1,6
МТМ 3,2
МТМ 5,4
Грузоподъемность, кг
800
1600
3200
5400
Тяговое усилие на рычаге, Н
343
441
441
745
Шаг продвижения каната, за 1 ход рычага, мм
>=52
>=55
>=28
>=30
Диаметр каната, мм
8,3
11
16
20
Коэффициент запаса прочности каната
5
5
5
5
Испытательная нагрузка (статичная), кг
1200
2400
4800
8100
Вес изделия (нетто), кг
Механизм
7
13
24
56
Канат
7,5
11.5
22
35
Рычаг
1,6
2,6
2,6
3,3
Габаритные размеры
A
426
545
660
932
B
235
280
325
420
C
168
190
230
300
D
60
72
91
155
E
64
97
116
152
L1, см
80
80
80
L2, см
80
120
120
120
9.КОМПЛЕКТУЮЩИЕ
№
Деталь
№
Деталь
Содержание
- В стандартный комплект поставки входит 1
- В части климатических условий соответствует исполнению у по гост 15150 при усло 1
- Вии соответствия смазки температуре эксплуатации рекомендуемая оптимальная для эксплуа тации температура окружающей среды от 20 до 40 с мтм может эксплуатироваться как в закрытом помещении так и на открытом воздухе категории размещения 1 2 3 по гост 15150 1
- Вставьте якорный болт до упора вставьте страховочный шплинт в отверстие на конце 1
- Грузоподъемность 0 т 1 т 3 т 5 т 1
- Запрещается применение мтм для подъема людей животных взрывоопас ных или ядовитых веществ жидкого или раскаленного металла и шлака экс плуатация в химически активных средах а так же ее использование при удар ных и рывковых нагрузках при вибронагрузках 1
- Комплект поставки 1
- Ложении в пространстве 1
- Механизм тяговый монтажный мтм 1
- Мтм в сборе 1 запасные срезные штифты в полости рукоятки или рычага рабочего 2 1
- Мтм многоцелевое устройство предназначенное для работ связанных с подъемом 1 мтм многоцелевое устройство предназначенное для работ связанных с подъемом 1
- Мтм может эксплуатироваться как при горизонтальном так и при вертикальном распо 1
- Назначение мтм 1
- Опусканием и подтягиванием груза при ремонтных монтажных и строительных работах не вы ше группы режима работы 1м класс нагружения в1 по гост 25835 1
- Паспорт изделия и 1
- Повреждений крюк на конце каната должен быть без повреждений с исправной страховочной собачкой 1
- Повторите то же самое со вторым рычагом 1
- Подготовка к работе 1
- Принцип работы мтм заключается в протягивании каната через устройство посред 1
- Распакуйте и осмотрите канат канат должен быть чистым без петель разрывов и иных 1
- Распакуйте мтм проведите внешний осмотр на предмет деформации и повреждений 3 проверьте смазку механизма если смазки недостаточно смажьте дополнительно 3 проверьте затяжку всех болтов корпуса при необходимости протяните 3 подвигайте одним из рычагов убедитесь что механизм работает четко не заедает затем 1
- Руководство по эксплуатации 1
- Рычаг рабочий 1 руководство по эксплуатации 1 1
- Ством захватов управляемых с помощью рычагов 1
- Тм сибталь 1
- Трос канат 20м 1 1
- Якорного болта 1
- Деталь деталь 5
- Комплектующие 5
- Гарантийные обязательства 6
- Изготовитель гарантирует соответствие мтм всем требованиям гост 25835 при соблюдении потребителем условий эксплуатации транспортировки и хранения гарантийный срок эксплуа тации 6 месяцев со дня продажи потребителю при условии соблюдения потребителем правил хранения и эксплуатации гарантированный ресурс работы зажимного механизма мтм 2000 метров протянутого каната суммарно мтм изготовлен и испытан в соответствии с iso 9001 и en 13157 2004 a1 2009 6
- Модель _________________ серийный __________________ дата выпуска ______________ дата продажи _____ _________________ 20___г торговая организация _______________________________________________ подпись продавца ______________________ штамп торгующей организации 6
- Свидетельство о продаже заполняется торгующей организацией 6
- Ства российской федерации от 01 2 009 982 об утверждении единого перечня продукции подлежащей обязательной сертификации и единого перечня продукции подтверждение соот ветствия которой осуществляется в форме принятия декларации о соответствии 6
- Товар не подлежит обязательной сертификации на основании постановлени я правитель 6
- Устранение основных неисправностей 6
