RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

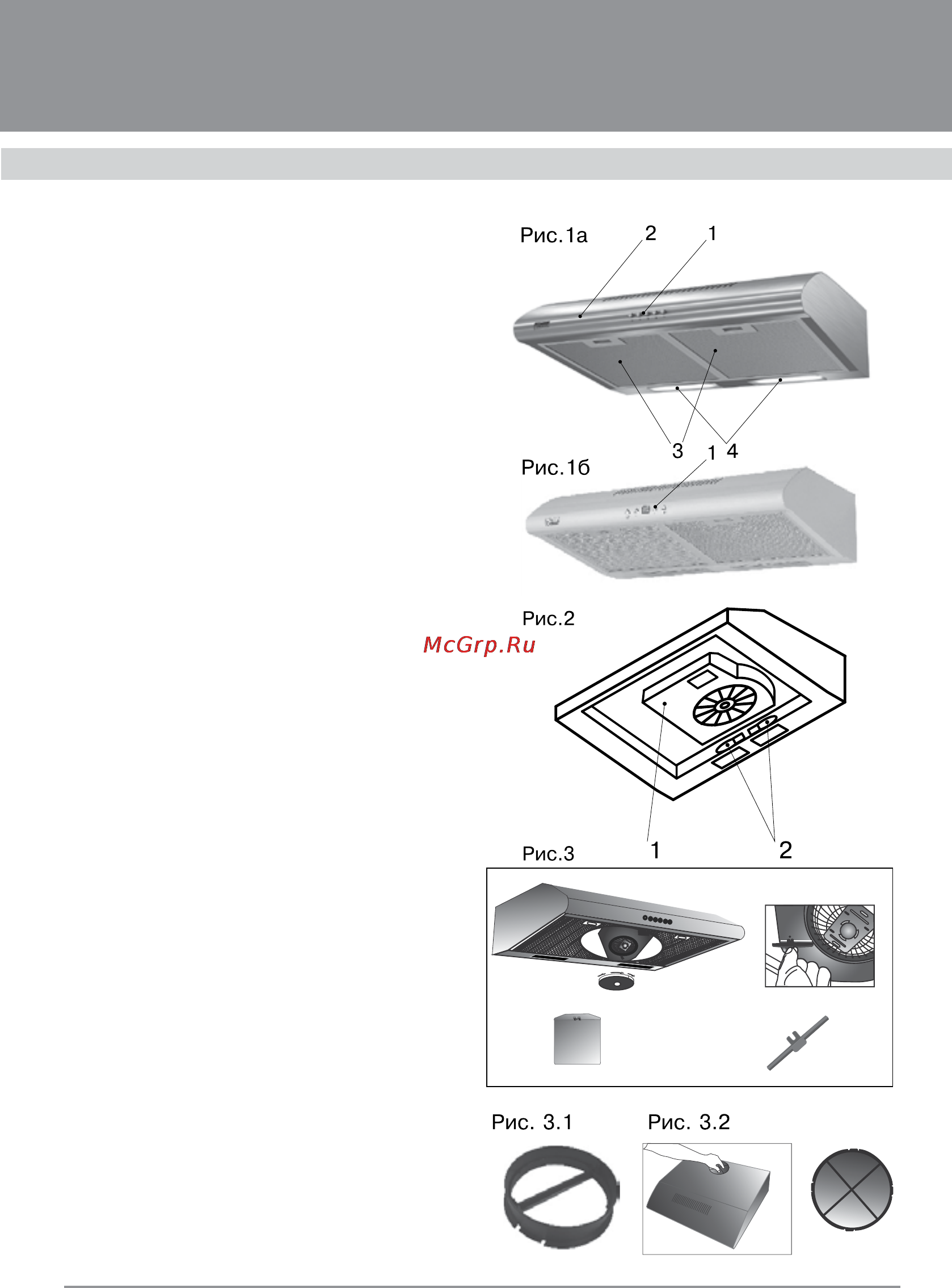

следующих составных частей (см. Рис. 1):

1. Переключатель режимов работы

вытяжки может исполняться в двух ва-

риантах:

А) Кнопочная панель – вытяжка

LUCI push button (см. Рис. 1а);

Б) Электронная панель – вытяжка

Luci ЗР (см. Рис.1б).

2. Корпус вытяжки.

3. Алюминиевый жироулавливающий

фильтр.

4. Защитное стекло ламп подсветки.

Внутри вытяжки (после снятия алюми-

ниевых жироулавливающих фильтров)

(см. Рис.2) находятся:

1. Короб мотора, внутри которого рас-

положены, мотор, крыльчатка, мон-

тажная колодка.

2. Лампы освещения.

3. Заслонка для изменения режимов

работы вытяжки (см. рис. 3). Заслонка

снята – вытяжка работает в режиме от-

вода воздуха в вентиляционную шахту;

заслонка вставлена – вытяжка работает

в режиме рециркуляции. Описание ре-

жимов смотри ниже. В поставляемые

части входят:

1. Комплект крепежа вытяжки к под-

весному шкафчику (4 самореза).

2. Переходной фланец без антивоз-

вратных лепестков (см. Рис. 3.1).

3. Заглушка для выходного отверстия

вытяжки (см. рис. 3.2). Использует-

ся, когда вытяжка работает в режи-

ме рециркуляции.
