Сварог TIG TS 17V M12х1 4м ION9906 [8/14] Общие рекомендации для tig сварки

8. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG СВАРКИ

При аргонодуговой сварке постоянным током неплавящимся электродом используют

прямую полярность, то есть горелка подключена к «-», а заготовка к «+». Дуга горит устой-

чиво, обеспечивая хорошее формирования шва. При обратной полярности устойчивость

процесса снижается, вольфрамовый электрод перегревается, что приводит к необходимости

значительно уменьшить сварочный ток.

При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки изна-

шивается и теряет форму, вследствие чего его необходимо затачивать (cм. рис. 8.1), а также

регулировать величину вылета относительно сопла горелки (cм. рис. 8.2).

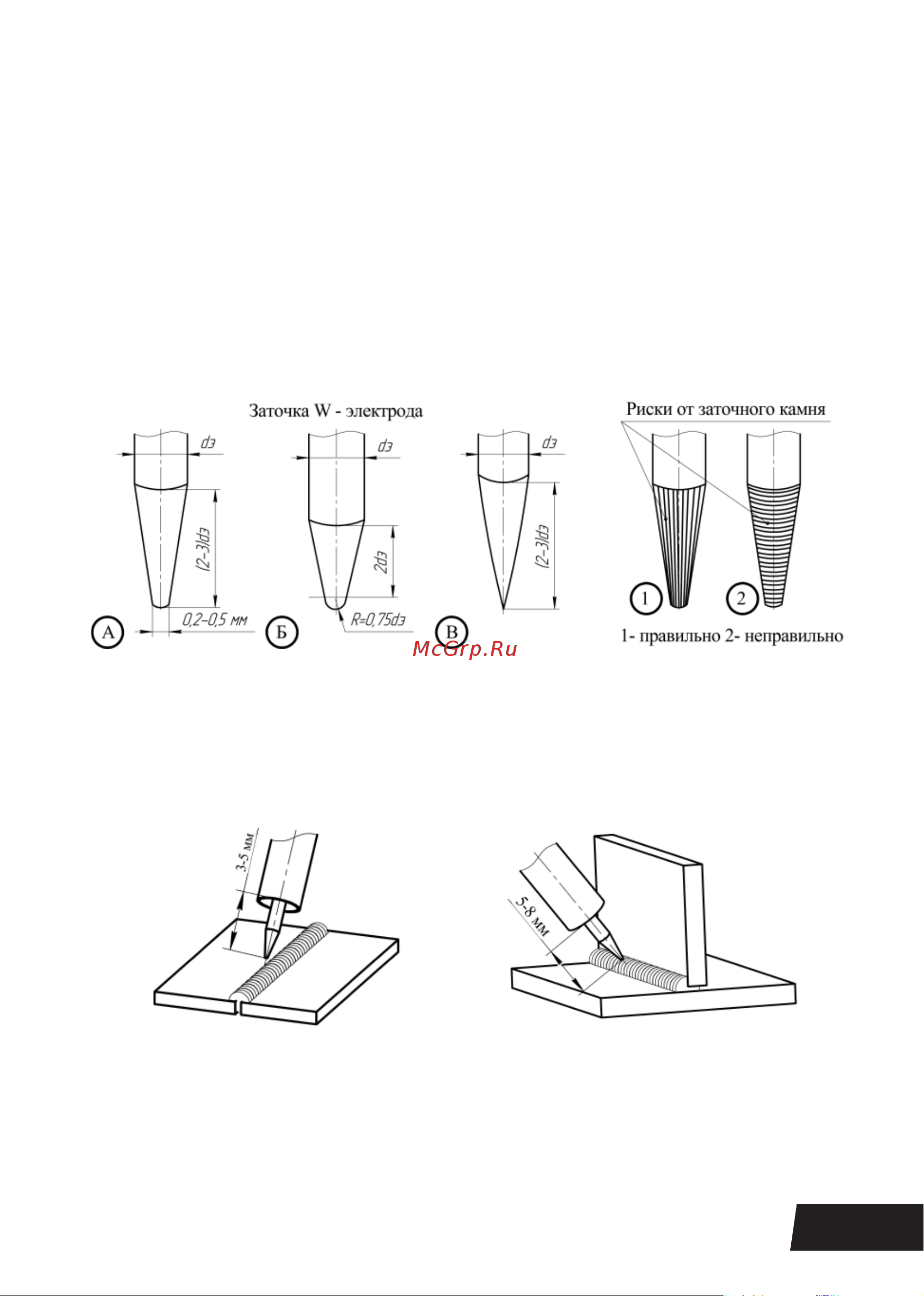

Рис. 8.1. Пример заточки вольфрамового электрода:

А) при сварке на постоянном токе > 50 A; Б) при сварке алюминия; В) при сварке на

постоянном токе < 50 A без притупления.

При сварке стыковых соединений рекомендованный вылет электрода относительно

кромки сопла составляет 3-5 мм, а угловых и тавровых 5-8 мм (см. рис. 8.2).

Рис. 8.2. Выпуск электрода.

Сварку обычно выполняют справа налево. При сварке без присадочного материала

электрод располагают перпендикулярно к поверхности свариваемого металла, а с присадоч-

ным материалом - под углом. Присадочный пруток перемещают впереди горелки (см. рис.

8.3).
