Содержание

Domino df 500 q 1
Diameter using a sample workpiece 14
Maintenance and care 15
Please observe the following rules when working always secure the workpiece in such a manner that it cannot move while being sawed always hold the domino dowel jointer with both hands at the motor housing and at the additional handle this reduces the risk of injury and is a prerequisite for precise work close the clamping lever for jointing height adjustment 2 and the clamping lever for the angle guide 1 so that accidental release dur ing operation is impossible adapt the feed rate to the jointer bit diameter and material work with a constant feed rate only lay the domino dowel jointer aside when the jointer bit has come to a complete standstill procedure proceed as follows to create a dowelled joint select a domino dowel and insert a matching jointing bit in the domino dowel jointer chap 8 set the jointing depth chap 8 the jointing depth must be at least 3 mm smaller than the workpiece thickness so that the dowelled joint is supportable set the jointing height to correspond to the wor 15
Aspiration 20
Avant de ramener la butée angulaire avant de ramener la butée angulaire systématiquement commencer par des serrer le levier de blocage 6 20
Butée latérale avec rallonge de surface de dépose la butée latérale 8 permet d augmenter la sur face de dépose en cas de fraisage en bord de pièce et donc de guider l outil avec plus de sécurité les deux réducteurs de butée intégrés 8 per mettent de réduire l espacement par rapport au centre de l oriﬁ ce de fraisage et de le ramener à une cote comprise entre 37 mm et 20 mm le tou rillon peut alors être placé plus près du bord fixez la butée latérale avec les deux vis 8 au niveau des alésages ﬁ letés 8 du bloc à colon nes les surfaces de dépose du support 8 et de l établi 8 devant être sur le même plan pour réduire l écartement déployez l un des deux réducteurs de butée 8 cf ﬁ g 8 celui ci s oriente automatiquement vers le loquet de butée 8 20
Fraisage en onglet de pièces ﬁ nes réglez l angle souhaité desserrez le levier de blocage 6 de réglage de hauteur de fraise déplacez la glissière 6 vers le bloc moteur jusqu en butée placez la butée angulaire tout en bas serrez le levier de blocage 6 20
Le réglage de la largeur de tourillon avec le réglage de la largeur de tourillon avec la molette 1 n est ﬁ able que quand l outil est en marche il est possible de régler les largeurs de tourillon suivantes ﬁ gure 7a 13 mm diamètre de la fraise 19 mm diamètre de la fraise 23 mm diamètre de la fraise 20
Raccorder toujours la machine à une aspiration le manchon d aspiration 2 permet de raccorder un aspirateur fes tool doté d un ﬂ exible de 27 mm 20
Réglage de la butée angulaire desserrez le levier de blocage de butée angu laire 6 réglez l angle souhaité avec le vernier 6 en continu de 0 à 90 ou par crans sur 0 22 5 45 67 5 90 serrez le levier de blocage 6 20
Réglage de la largeur d alésage de tou rillon 20
2 trincos de batente 64

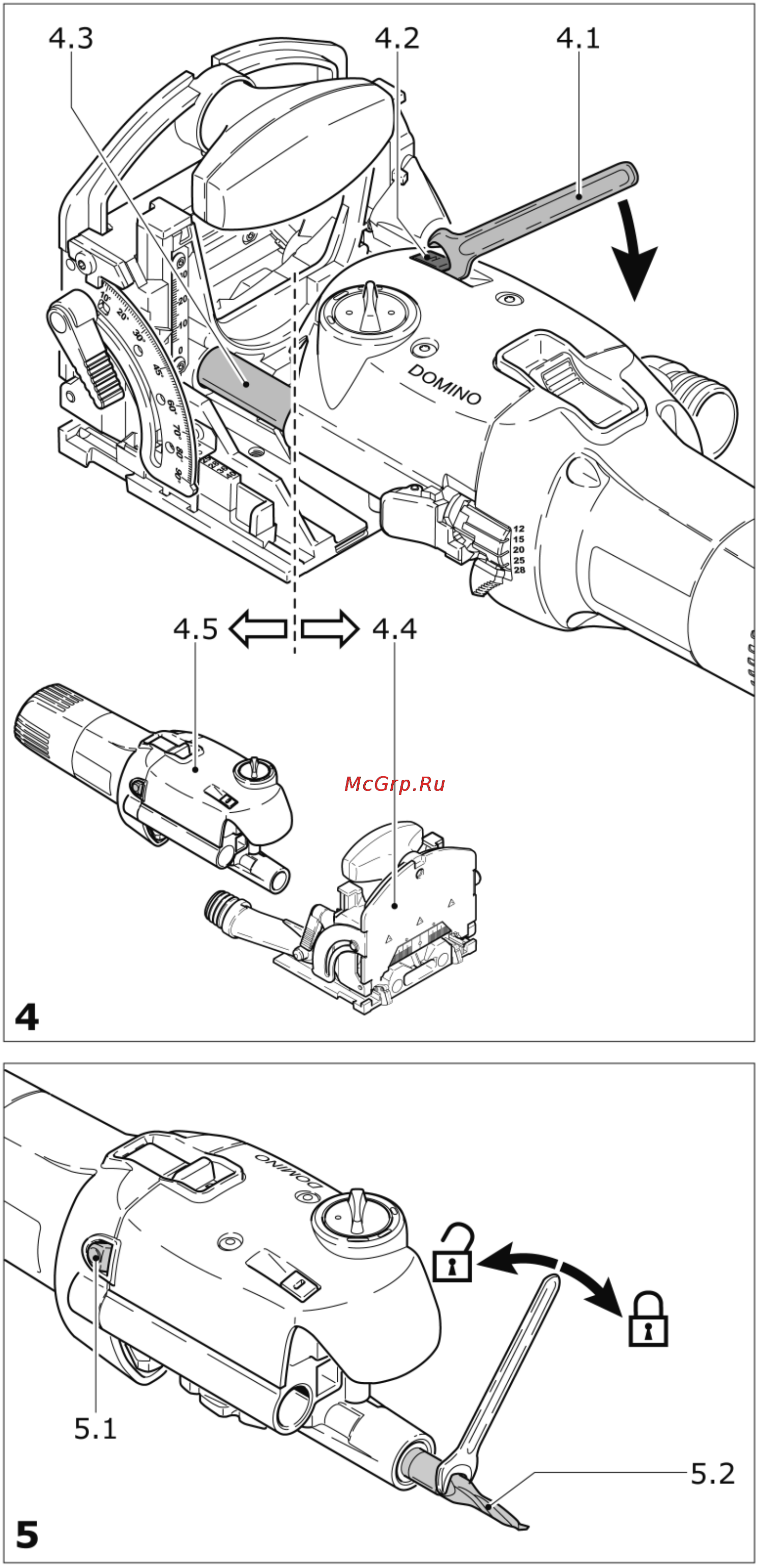

A retirar a ferramenta levante a alavanca de desbloqueio 4 com a chave de bocas 4 até que seja audível o engate separe a unidade do motor 4 e a estrutura guia 4 mantenha o bloqueio de fuso 5 premido solte e desaparafuse a fresa 5 utilizando a chave de bocas solte o bloqueio de fuso 64
A tensão da rede deve estar sempre de a tensão da rede deve estar sempre de acordo com a indicação na chapa de po tência 64
Ajustar a profundidade de fresa abra o bloqueio da alavanca de retenção 1 pressionando o com a alavanca de retenção 1 ajuste a pro 64
Ajustes na máquina 64
Antes de inserir a ﬁ cha na tomada da rede antes de inserir a ﬁ cha na tomada da rede ou sacá la da mesma a máquina sempre deve ser desligada para ligar e desligar o cabo de conexão à rede veja ilustração 2 para ligar o interruptor 1 é empurrado para a frente até engatar um toque sobre a parte traseira do interruptor é suﬁ ciente para soltar o bloqueio de ligação e desligar a máquina 64
Antes de se efectuar qualquer trabalho na antes de se efectuar qualquer trabalho na máquina retirar sempre a ﬁ cha de ligação da tomada de corrente 64
B colocar a ferramenta antes de utilizar uma nova fresa assegure se de que a ferramenta a estrutura guia e as guias 4 estão limpas elimine eventuais sujidades utilize apenas ferramentas aﬁ adas não daniﬁ cadas e limpas mantenha o bloqueio de fuso 5 premido aparafuse a fresa 5 utilizando a chave de bocas solte o bloqueio de fuso insira a estrutura guia na unidade do motor até que engate audivelmente 64
Ligação eléctrica e colocação em fun cionamento 64
Trocar a ferramenta ferramenta necessária chave de bocas 8 forne cida juntamente ao substituir a ferramenta use luvas de protecção devido ao perigo de ferimentos nas lâminas aﬁ adas das ferramentas 64
