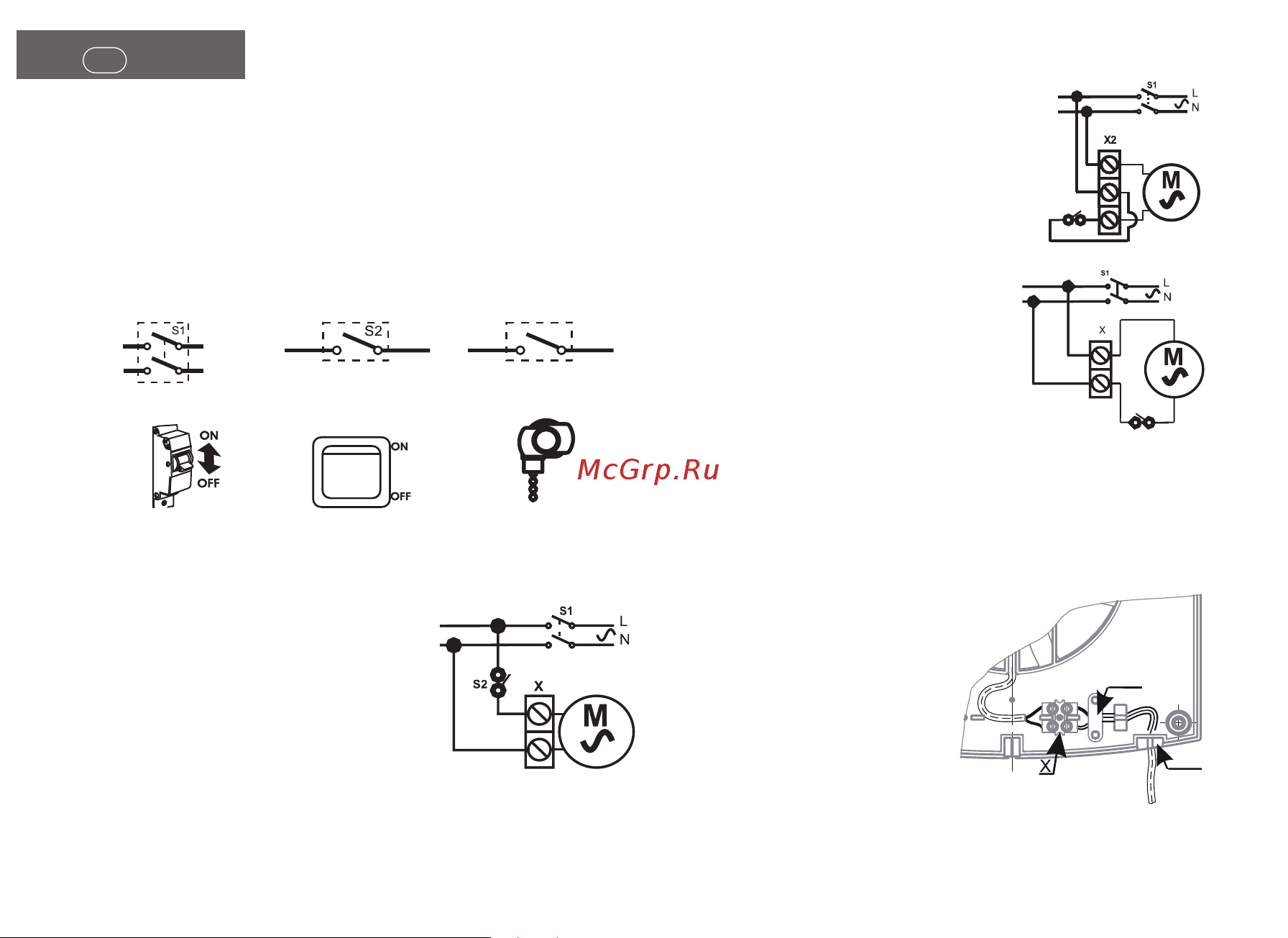

![Era E 150 S C MRe [12/24] Scheme 2](/views2/1627231/page12/bgc.png)
S3
Legend of circuit breaker S1
on the scheme
Сircuit breaker S1
External switch S2
Built-in switch S3 (pull chain
switch)
Legend of external switch
S2 on the scheme
Legend of built-in switch S3
on the scheme
INSTALLATION AND SET UP PROCEDURES
ERA fans are mounted both with airvents and independently.
ERA fans are intended for wall mounting. Models of ERA fans with a ”BB” option are
applied to wall and ceiling mounting.
Mounting of ERA fans is carried out as with ventilating air ducts and independently on
a plain vertical or horizontal surface, for models with a “BB” option on a plain vertical
surface of sucient rigidness for installation of a product by means of screws. Tolerance
range of a mounting surface in vertical and horizontal directions is ±0,5 mm.
SCHEMATIC DIAGRAMS OF ERA FAN`S CONNECTION
Scheme 1
of fan connectuion (base model)
X- terminal block, 2 pairs
* Fans should only be connected to the AC network
rated voltage 12 V (Marked on the fan case and packaging)
Scheme 2
of fan connection, equipped with - 02 option (pull-chain
switch).
X2- terminal block, 3 pairs
Scheme 3 (for E/NEO model)
of fan connection, equipped with - 02 option(pull-chain
switch)
X- terminal block, 2 pairs
WIRING DIAGRAM CONNECTION OF ERA FANS TO
THE NETWORK
Connection of fan to the network shown in pic. 1-12
COMFORT / FAVORITE (pic. 1)
• remove the decorative front panel
• hold the power wire through the cable hole
1 in the case
• strip the insulation on 5-7 mm from the
wire end
• insert wires into terminal box X and press
them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel
with grooves in the case
• fix the panel with screw
S3
220-240V
220-240V
S3
220-240В (12 V*)
Pic.1 COMFORT/FAVORITE
2
1
DISC (
pic
. 2)
• remove the decorative front panel, turning
counterclockwise
• hold the power wire through the cable hole
1 in the case
• strip the insulation on 5-7 mm from the wire
end
• insert wires into terminal box X and press
them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with
• grooves in the case and fix by rotation of the
panel relative to the case clockwise until the
matching of the borders
FLOW (
pic
. 3)
• remove the decorative grill;
• remove the protective cover;
• hold the power wire through the
cable hole 1 in the case;
• strip the insulation on 7-8 mm
from the wire end
• insert wires into terminal box X
and press them by tap screw
• fix the wires by means of cable
clamp 2
• install the protective cover;
• install the grill.
EN
