Liebherr SBSesf 7222-20 [12/30] Перестановка опорных деталей

4.3.1 Снятие двери

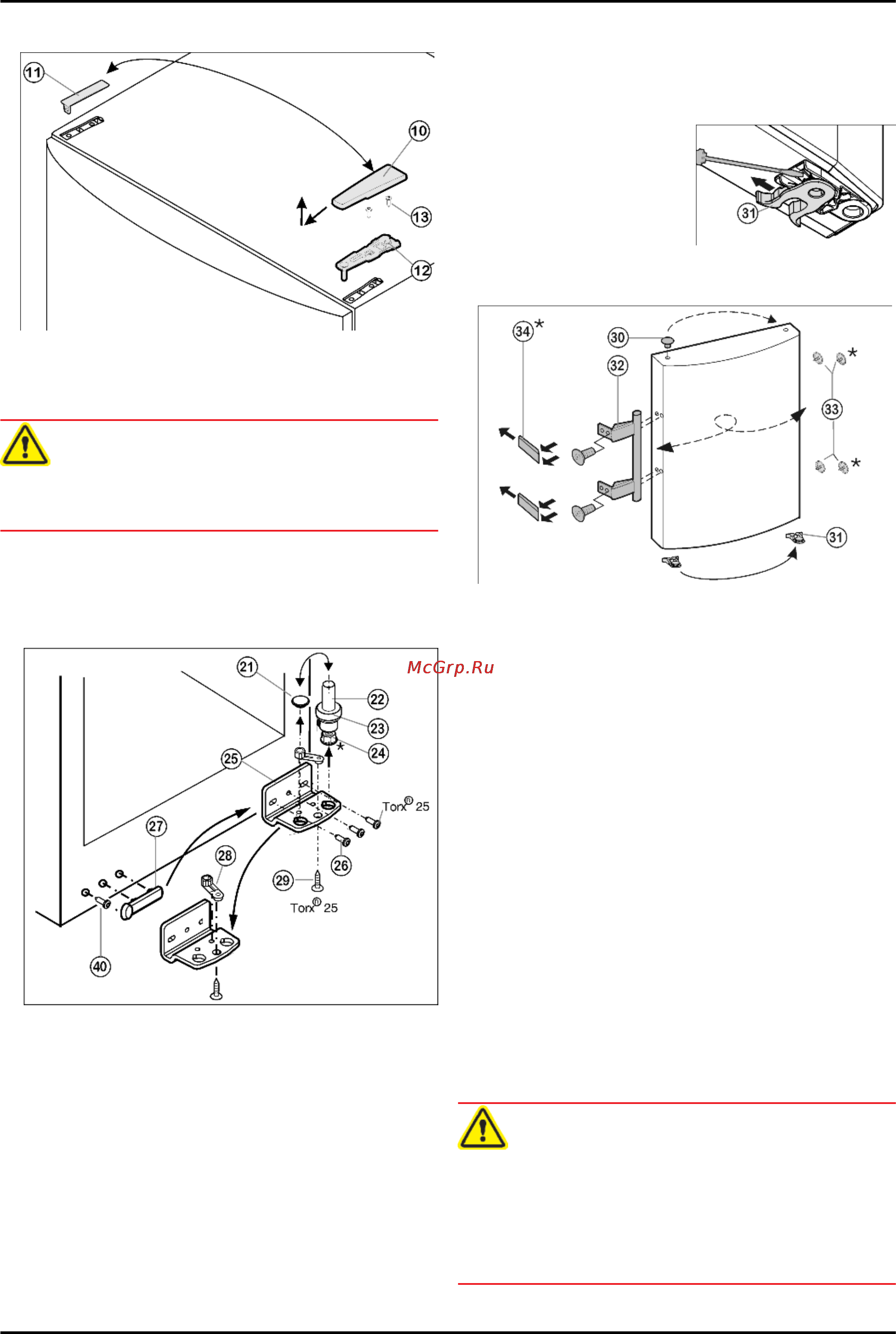

Fig. 4

Закройте дверцу.

Потяните крышку

Fig. 4 (10)

вперед и вверх.

Снимите крышку

Fig. 4 (11)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Открутите верхний опорный кронштейн

Fig. 4 (12)

(2 шт.

Torx® 25)

Fig. 4 (13)

и вытяните вверх.

Дверь приподнимите и отставьте в сторону.

4.3.2 Перестановка опорных деталей

Fig. 5

Извлеките опорный винт

Fig. 5 (22)

в комплекте с

шайбой

Fig. 5 (23)

и регулируемой опорой*

Fig. 5 (24)

вытягивая его вверх.

Снимите пробку

Fig. 5 (21)

Открутите

Fig. 5 (26)

опорный кронштейн

Fig. 5 (25)

Открутите

Fig. 5 (29)

опорную деталь

Fig. 5 (28)

и, пере-

ставив в отверстие на противоположной стороне опор-

ного кронштейна, снова прикрутите.

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 5 (27)

винт

()

Снова прикрутите опорный кронштейн

Fig. 5 (25)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Переставьте пробку

Fig. 5 (21)

в свободное отверстие.

Вновь установите опорный винт

Fig. 5 (22)

в комплекте

с шайбой и регулируемой опорой*. При этом фиксатор

должен быть направлен назад.

4.3.3 Перестановка ручки

переставить

пружинный зажим

Fig. 6 (31)

: Нажать вниз

язычок защелки, снять

с него пружинный

зажим.

Вдвинуть пружинный

зажим на новой

стороне шарнира до

защелкивания.

Fig. 6

Fig. 7

Извлеките пробку

Fig. 7 (33)

из опорной втулки дверцы

и переставьте.

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 7 (32)

, пробку

Fig. 7 (33)

прижимные пластины*

Fig. 7 (34)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.4 Монтаж двери

Установите дверцу сверху на нижний опорный палец

Fig. 5 (22)

Закройте дверцу.

Установите верхний опорный кронштейн

Fig. 4 (12)

на

новой стороне шарнира и защелкните в дверце.

Прикрутите верхний опорный кронштейн

Fig. 4 (12)

(с

моментом 4 Нм)(2 шт. Torx® 25)

Fig. 4 (13)

. При необ-

ходимости проделайте отверстия или используйте

аккумуляторную отвертку.

Защёлкните крышку

Fig. 4 (10)

и крышку

Fig. 4 (11)

на

противоположной стороне.

4.3.5 Выравнивание дверцы

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 5 (25)

параллельно корпусу устройства. Для этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Прикрутите опорные подставки 4 Нм.

Проверить все болты и при необходимости подтянуть.
