Аппарат плазменной резки КЕДР MultiCUT-400C

среднего напряжения (основного трансформатора), выпрямление

среднечастотным выпрямителем (быстро восстанавливающийся диоды),

далее напряжение выводится с помощью индуктивной фильтрации. Ток на

выходе используется для плазменной резки. Между тем, ток резки можно

регулировать непрерывно и бесступенчато в соответствии с требованиями

технической спецификации.

4. Эксплуатация

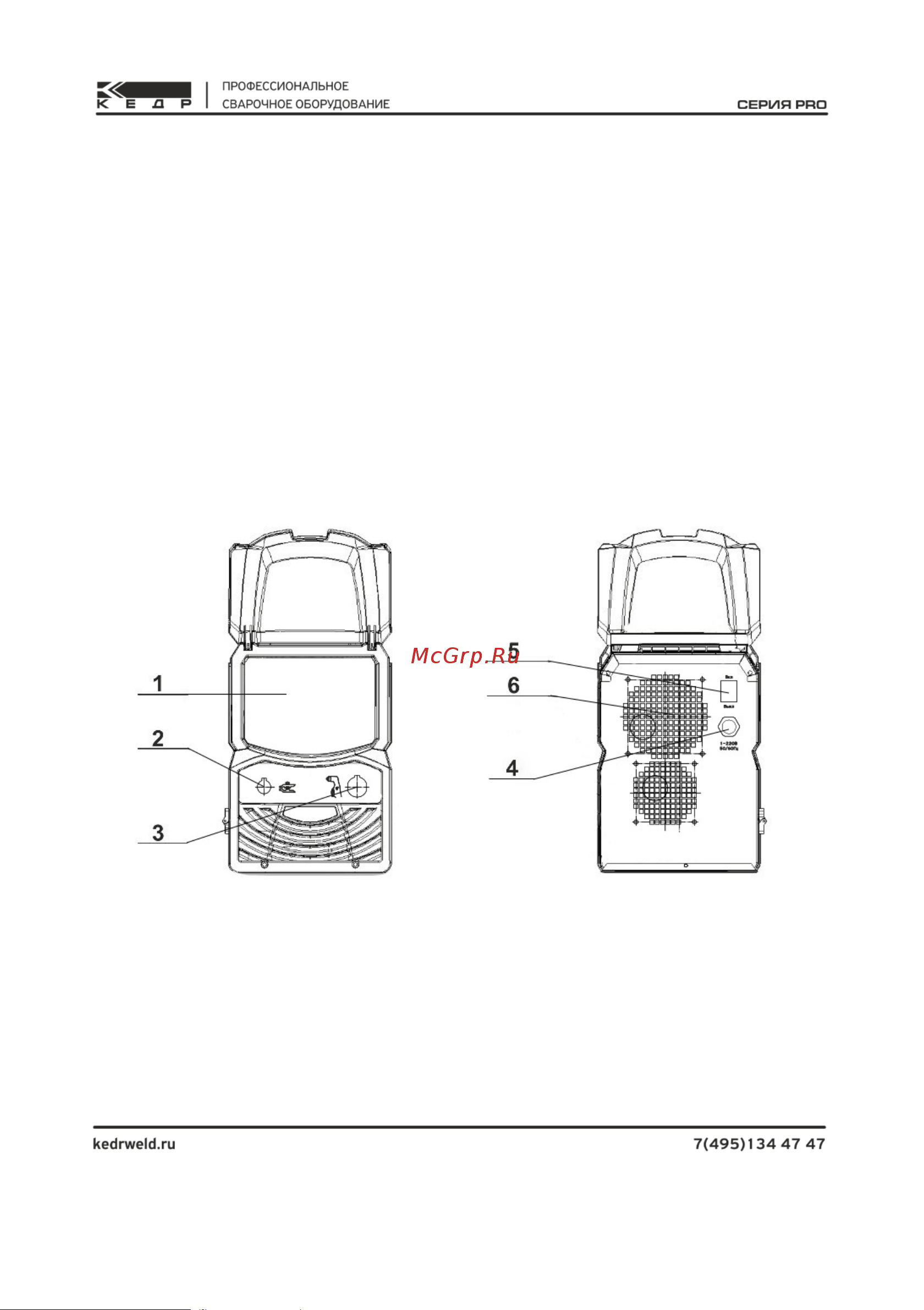

4.1 Схема размещения элементов на передней и задней

панелях

1. Панель управления;

2. Разъем подключения кабеля с клеммой на изделие;

3. Центральный адаптер, разъем подключения плазмотрона;

4. Сетевой кабель питания;

5. Выключатель питания:

6. Система охлаждения (вентиляторы).
