Установка шины и цепи на корпус пилы
• Сместить защитный кожух в сторону передней рукоятки и убедиться, что цепной тормоз
выключен.
• Ослабить гайки и снять кожух цепи.
• Установить входящее в комплект режущее звено.
• Провернуть цепь на цепном колесе, и одновременно установить на корпус пилы шину.
Отрегулировать положение гайки механизма натяжения цепи до нижнего отверстия
направляющей шины (Рис. 3).
1. Отверстие
2. Кожух цепи
Обратите внимание на правильность установки направления вращения пильной цепи (Рис. 4).

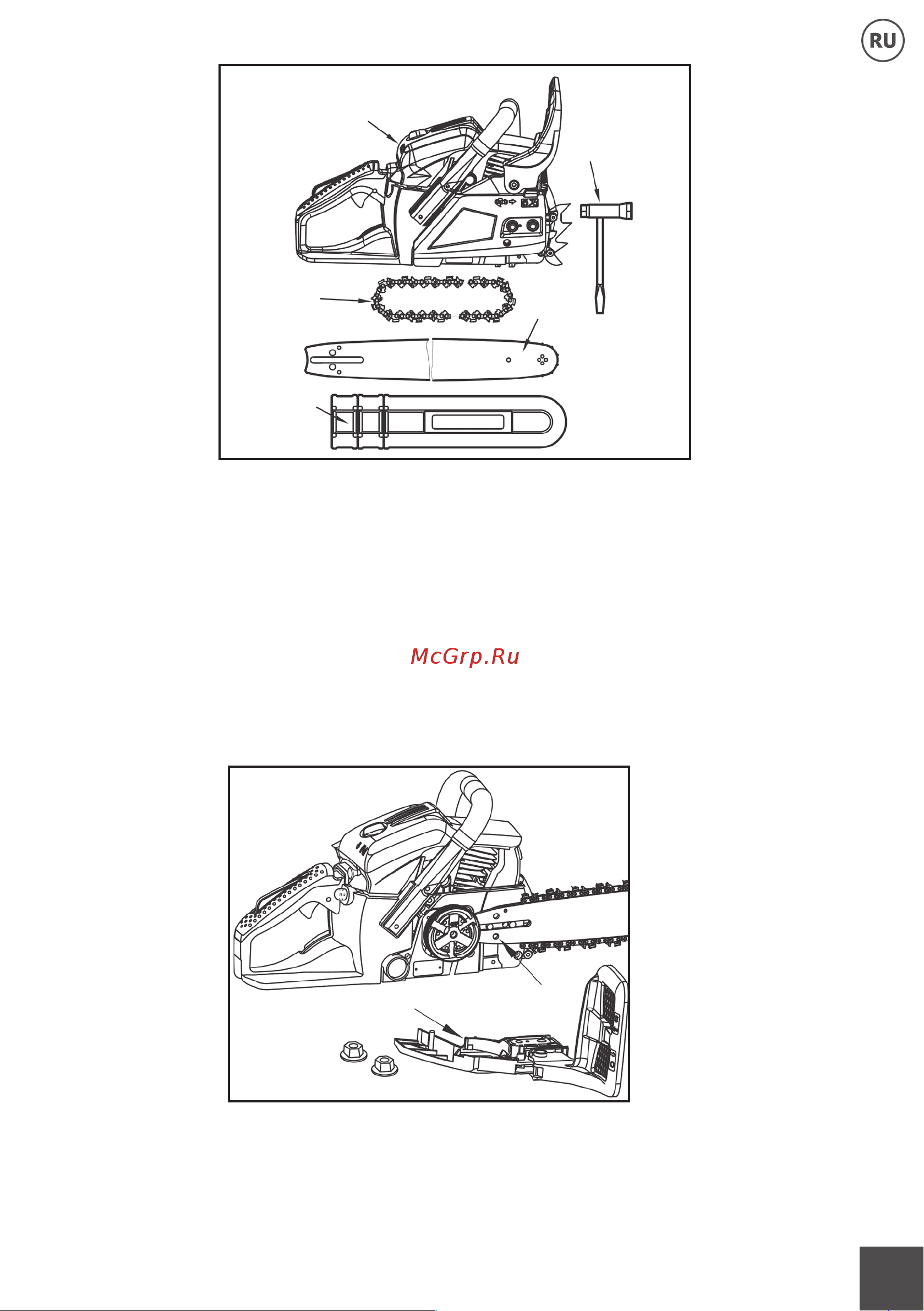

Рис. 2*
2
1
4
3
5
1
2
Рис. 3
*Данная комплектация может отличаться в зависимости от модели или текущей поставки.
