202 | Bahasa Indonesia

Simpan nilai pengukuran

Untuk menyimpan nilai ukur saat ini, tekan singkat tombol penyimpanan

„HOLD“ 11. Indikator a akan berkedip sebagai konfirmasi pada display. Nilai

yang diukur saat ini terkunci dan juga akan berubah saat kaki bergerak.

Apabila tombol penyimpanan „HOLD“ ditekan lagi, indikator a akan muncul

pada display secara permanen. Nilai yang ditampilkan berubah bergantung

pada gerakan kaki. Nilai yang terkunci sebelumnya kini tersimpan di latar

belakang. Dengan menekan lagi tombol penyimpanan „HOLD“ 11, nilai yang

ditampilkan sebelumnya akan muncul, lalu indikator a berkedip.

Untuk menghapus nilai penyimpanan, tekan singkat tombol 12.

Nilai yang ditampilkan sebelumnya harus dihapus agar dapat menyimpan

nilai yang baru. Nilai-nilai yang tersimpan tidak dapat ditimpa.

Nilai penyimpanan juga tidak akan berubah saat mematikan alat ukur (secara

manual atau otomatis). Namun, nilai akan terhapus saat baterai diganti dan

saat baterai kosong.

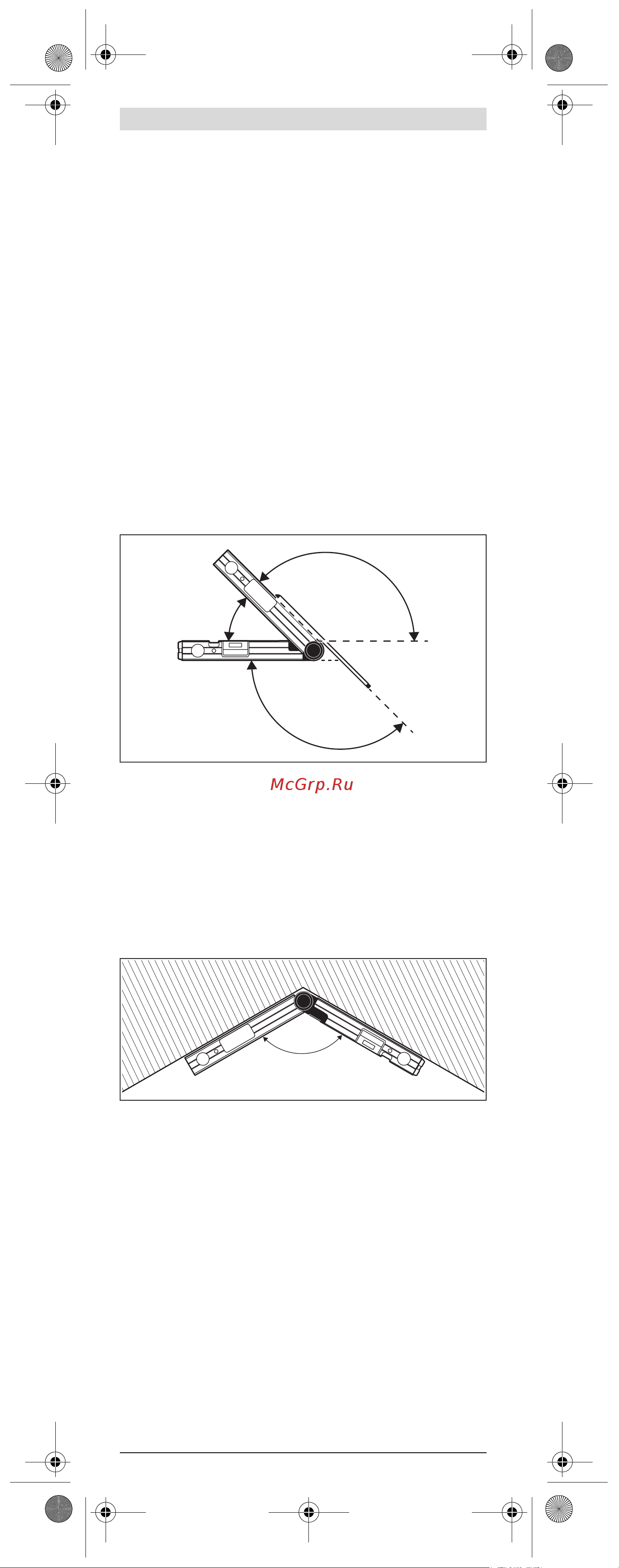

Mengukur dengan ekstensi kaki (lihat gambar-gambar F–H)

Ekstensi kaki 17 memungkinkan pengukuran sudut, saat permukaan

sambungan lebih pendek dari pada kaki lipat 1.

Letakkan kaki dasar 4 dan ekstensi kaki secara mendatar pada tepi yang

harus diukur.

Pada display, sudut w antara kaki dasar dan kaki lipat akan ditampilkan

sebagai nilai ukur. Anda dapat menghitung sudut yang dicari v antara kaki

dasar dan ekstensi kaki seperti berikut:

v =180°–w

GAM 220 MF: Mode pengoperasian „Persambungan

sederhana“

Mode pengoperasian „Persambungan sederhana“ („Simple MTR“)

digunakan untuk menghitung sudut potong „MTR“, apabila dua benda kerja

harus membentuk sudut luar x° lebih kecil dari 180° dengan persambungan

yang sama (misalnya untuk lantai, pilar susuran tangga atau figura foto).

Mode pengoperasian „Persambungan sederhana“ akan diaktifkan dengan

menekan tombol „MTR1“. Nilai yang ditampilkan selalu digunakan untuk

perhitungan „MTR“. Jika nilai tersimpan sedang ditampilkan (display a akan

berkedip), perhitungan akan dilakukan dengan nilai yang tersimpan dengan

tidak bergantung pada posisi kaki.

Apabila benda kerja harus disesuaikan dengan suatu sudut (misalnya untuk

lantai), maka ukur sudut siku x° dengan meletakkan kaki lipat dan kaki dasar.

Untuk sudut yang ditetapkan sebelumnya (misalnya figura foto), buka kaki

lipat dan kaki dasar lebar-lebar, hingga sudut yang diinginkan ditampilkan

pada display.
