МЕГЕОН 13300 [5/9] Применение прибора

Таблица 2

Модель

Эффективные значения

испытательного напряжения (В)

МЕГЕОН 13100

1000

МЕГЕОН 13210

1000

МЕГЕОН 13300

1000

МЕГЕОН 13450

1500

МЕГЕОН 13500

2500

2.9. Длина дуги шкалы: около 65 мм.

2.10. Вес: около (МЕГЕОН 13100,13210,13300,13450)2 кг. (МЕГЕОН

13500) 2,5 кг.

2.11. Внешние габариты (мм): (МЕГЕОН 13100,13210,13300,13450)

205×120×145, (МЕГЕОН 13500) 215x135x130мм

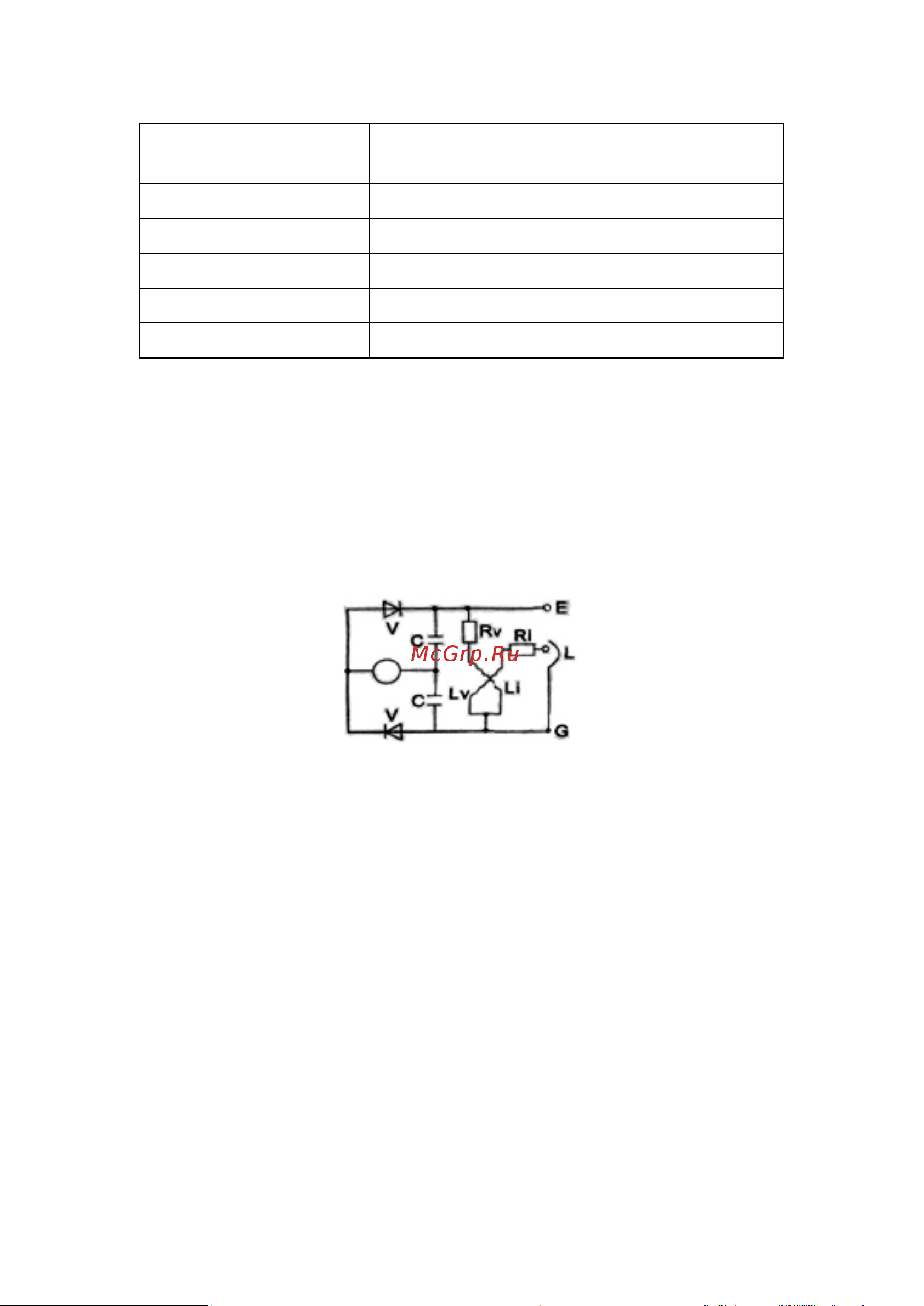

3. Схема сети

G – генератор

E – заземление

L – цепь

G – предохранительное кольцо

Rv – напряжение ограничителя тока

Ri – сопротивление ограничителя тока

Lv – обмотка напряжения

Li – обмотка тока

C - конденсатор

V – выпрямительный диод

4. Применение прибора

4.1. При использовании прибора необходимо обеспечить отсутствие

вблизи магнитных полей и точный горизонтальный уровень установки.
