16. Меры предотвращения использования не по назначению

оборудования после достижения назначенного срока службы

5. Указание мер безопасности

Для обеспечения безопасной работы и предупреждения несчастных случаев во время

эксплуатации и технического обслуживания ножа необходимо соблюдать следующие

условия:

5.1 Внимательно изучить настоящее руководство;

5.2 Перед началом работы тщательно осмотреть нож, убедиться в надежности крепления

деталей и сборочных единиц;

5.3 Соблюдать меры предосторожности, изложенные в руководстве по эксплуатации

мотоблока.

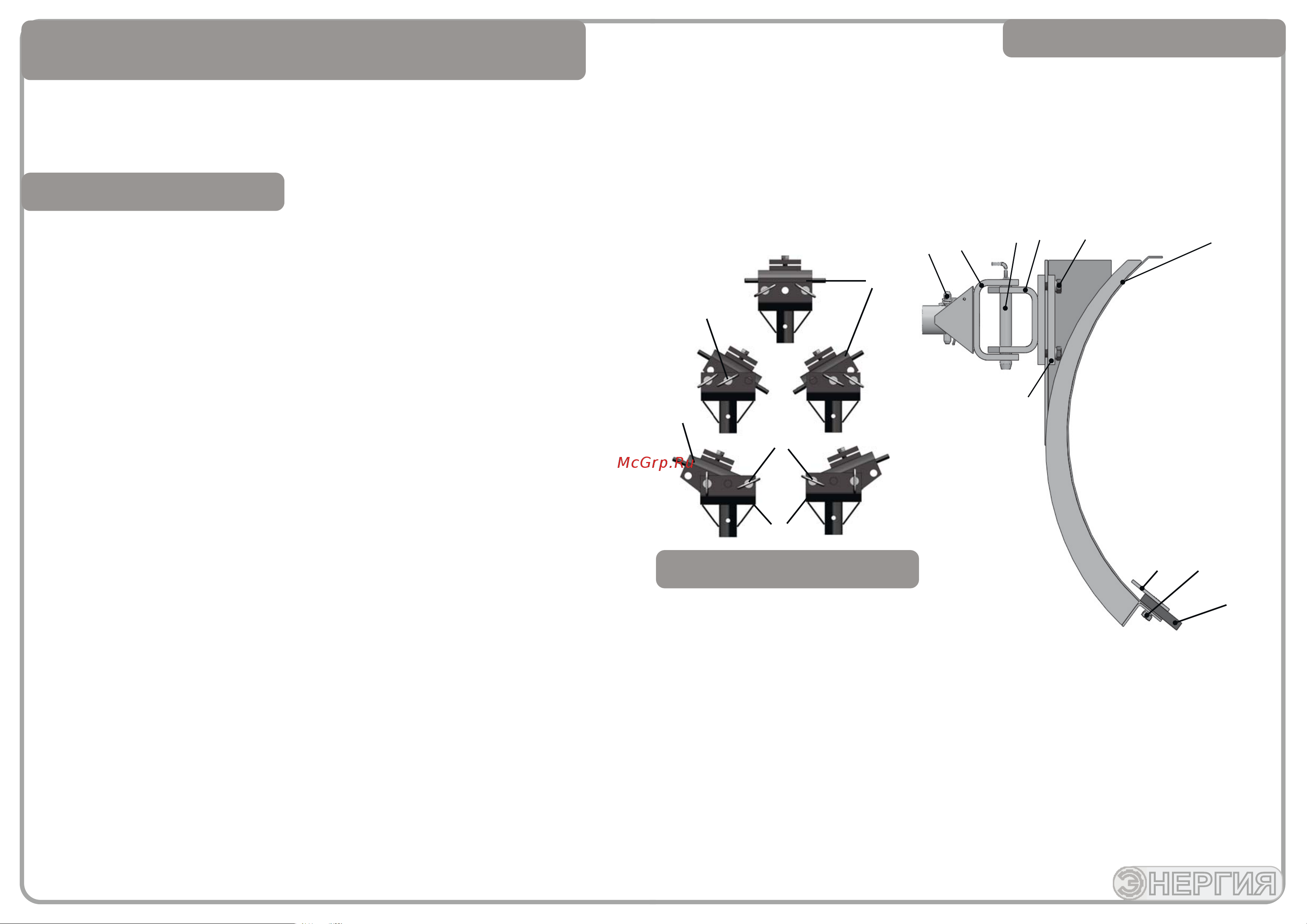

Варианты крепления

скобы в сцепном устройстве

6. Подготовка ножа к работе

6.1 Монтаж ножа на мотоблок.

6.1.1 Проверить комплектацию ножа.

6.1.2 Установить мотоблок на горизонтальную площадку.

6.1.3 Надеть на передний штырь мотоблока сцепное устойство ножа. Совместить отверстия

штыря и сцепного устройства ножа. Вставить в совмещенные отверстия стопор 005.45.0440.

6.1.4 Вставить в кронштейн сцепки скобу корпуса так, чтобы нож был установлен прямо и

зафиксировать корпус относительно мотоблока при помощи шкворней (они вставляются

в крайние отверстия сцепки и скобы).

6.1.5 При неоходимости отрегулировать положение корпуса по высоте при помощи

болтов, вставляемых в отверстие кронштейна, и фиксирующих положение корпуса.

6.2 Регулировка поворота ножа.

6.2.1 Вытащить шкворни из крайних отверстий и всатвить один из них в центральное

отверстие.

6.2.2 Повернуть нож в необходимое положение.

6.2.3 Вставить шкворень в отверстие противоположное

направлению поворота ножа, создавая упор, фиксирующий нож

После достижения техникой назначенного срока службы она должна быть

установлена на ровной твердой площадке. Дальнейшие действия следует

производить в соответствии с инструкцией по выводу из эксплуатации и

утилизации.

17. Свидельство о приемке

Нож навесной мотоблочный, заводской номер_____________________________

соответствует техническим условиям ТУ 4737-010-50098731 и пригоден к

эксплуатации.

Дата выпуска ___________________________

Дата упаковки __________________________

Штамп ОТК, подпись _____________________

Адрес предприятия-изготовителя: 173008, Россия, г. Великий

Новгород, ул. Рабочая, 32, АО «НМЗ Энергия» тел./факс (816 2) 64- 21-05

FNBJMPTTU!ZBOEFYSV

Дата продажи _________________________

Штамп торгующей организации

7, 8, 9

10, 11

1 - основание;

2 - сцепное устройство;

3 - шкворень;

4 - планка;

5 - отбойник;

6 - отбойник;

7 - винт М8х30 - 7 шт.;

8 - шайба 8.65Г - 7 шт.;

9 - гайка М8-6Н - 7 шт.;

10 - болт М10х25 - 2 шт.;

11 - шайба 10.65Г - 2 шт.;

12 - стопор;

13 - скоба;
