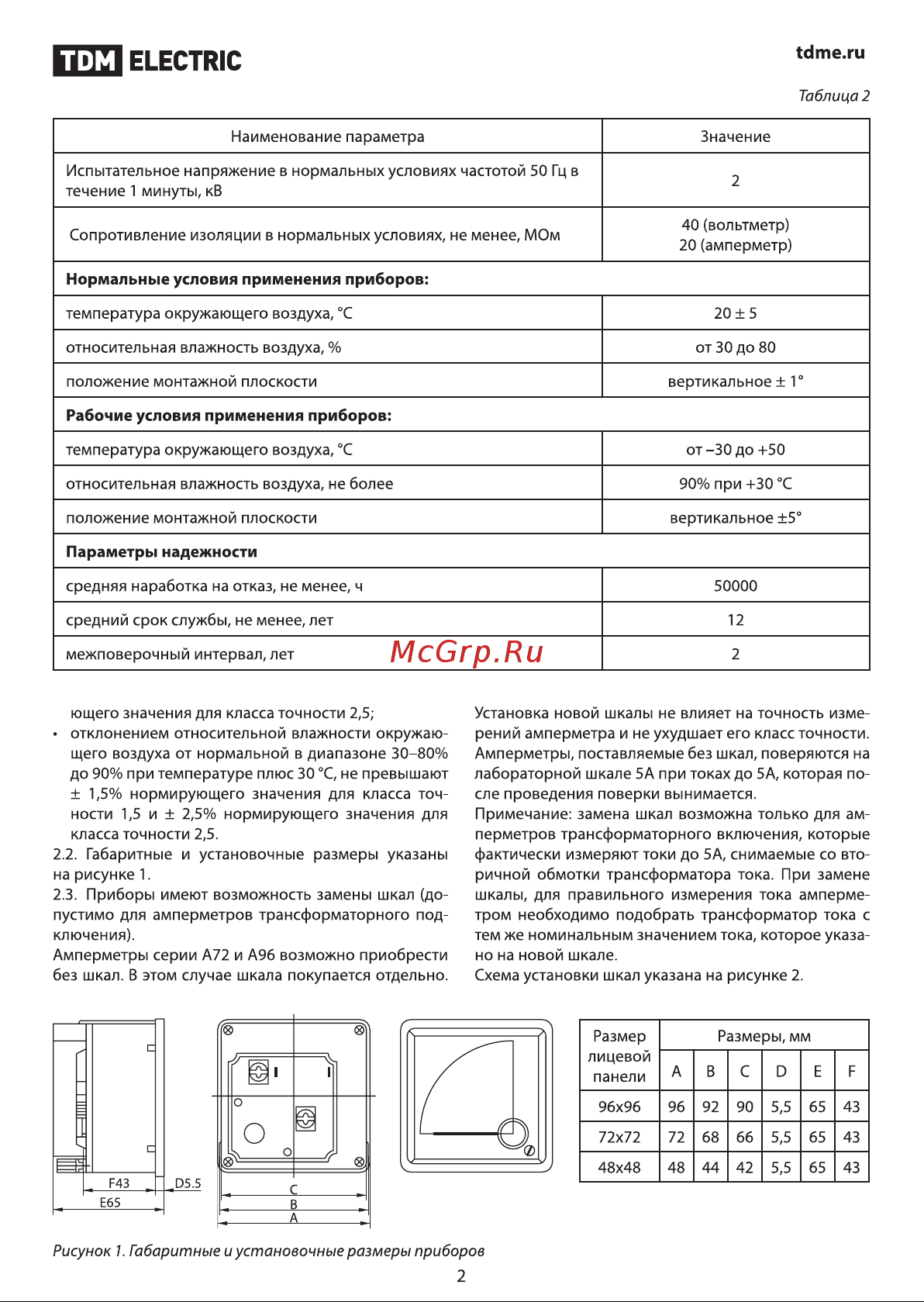

tdme ru НПП ELECTRIC Таблица 2 Наименование параметра Значение Испытательное напряжение в нормальных условиях частотой 50 Гц в течение 1 минуты кВ 2 40 вольтметр 20 амперметр Сопротивление изоляции в нормальных условиях не менее МОм Нормальные условия применения приборов температура окружающего воздуха С 20 5 относительная влажность воздуха от 30 до 80 положение монтажной плоскости вертикальное Г Рабочие условия применения приборов температура окружающего воздуха С от 30 до 50 относительная влажность воздуха не более 90 при 30 С положение монтажной плоскости вертикальное 5 Параметры надежности средняя наработка на отказ не менее ч 50000 средний срок службы не менее лет 12 межповерочный интервал лет 2 ющего значения для класса точности 2 5 отклонением относительной влажности окружаю щего воздуха от нормальной в диапазоне 30 80 до 90 при температуре плюс 30 С не превышают 1 5 нормирующего значения для класса точ ности 1 5 и 2 5 нормирующего значения для класса точности 2 5 2 2 Габаритные и установочные размеры указаны на рисунке 1 2 3 Приборы имеют возможность замены шкал до пустимо для амперметров трансформаторного под ключения Амперметры серии А72 и А96 возможно приобрести без шкал В этом случае шкала покупается отдельно Установка новой шкалы не влияет на точность изме рений амперметра и не ухудшает его класс точности Амперметры поставляемые без шкал поверяются на лабораторной шкале 5А при токах до 5А которая по сле проведения поверки вынимается Примечание замена шкал возможна только для ам перметров трансформаторного включения которые фактически измеряют токи до 5А снимаемые со вто ричной обмотки трансформатора тока При замене шкалы для правильного измерения тока амперме тром необходимо подобрать трансформатор тока с тем же номинальным значением тока которое указа но на новой шкале Схема установки шкал указана на рисунке 2 Рисунок 1 Габаритные и установочные размеры приборов 2 Размер лицевой панели А В Размеры мм С D Е Г 96x96 96 92 90 5 5 65 43 72x72 72 68 66 5 5 65 43 48x48 48 44 42 5 5 65 43
