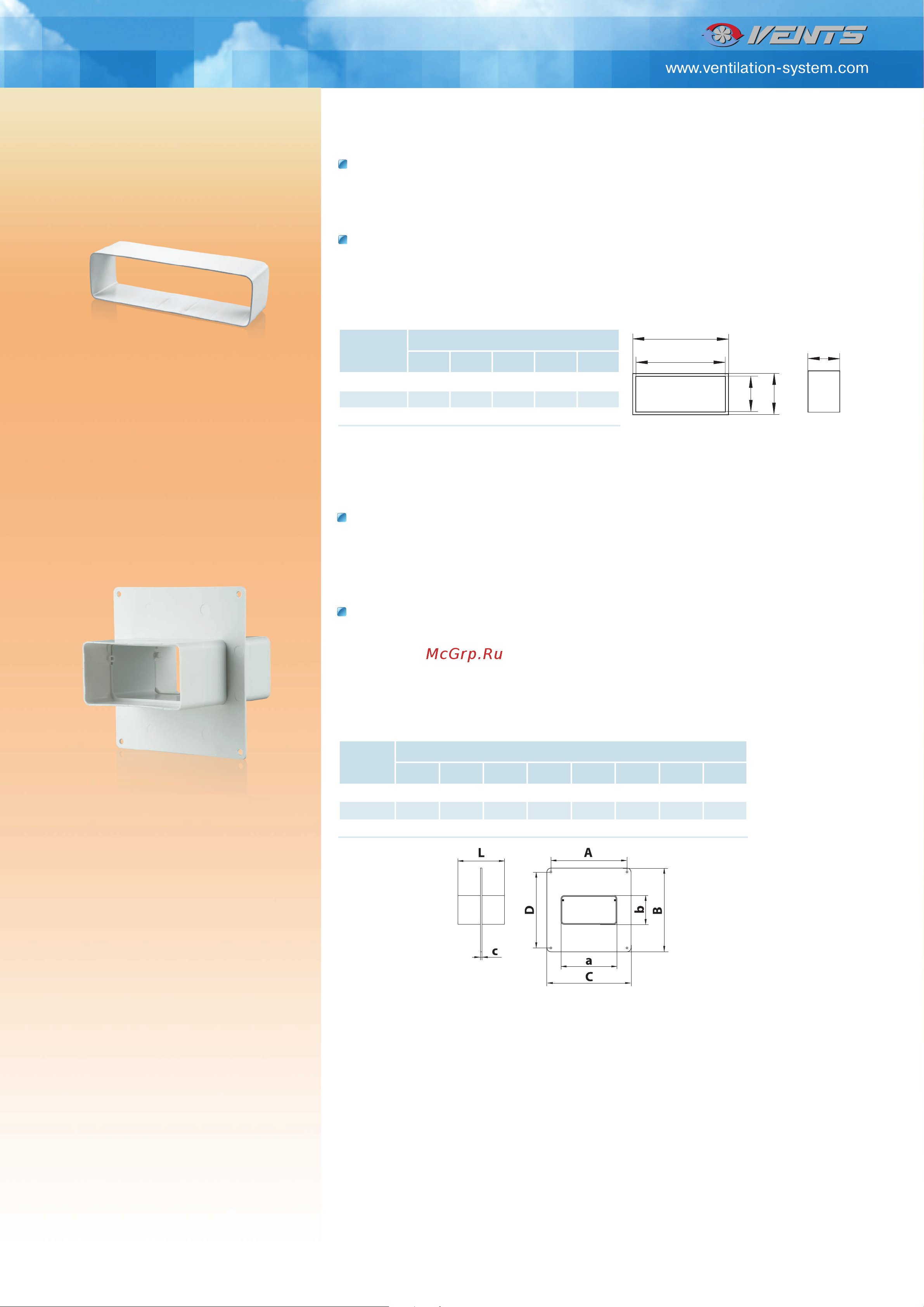

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 01-2019
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для соединения плоских гибких каналов одного сечения.
Конструкция
•
Изготавливается из ПВХ белого цвета.
•
Воздуховоды надеваются на соединитель и закрепляются хомутами.
•
Присоединительные сечения: 55х110, 60х122, 60х204 мм.
Код
Размеры, мм
a b a1 b1 c
5153 55 110 52 107 60
7173 60 122 57 119 60
8183 60 204 57 200 60
Соединитель
плоских гибких каналов
b
a1
b1
a
c
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для соединения плоских каналов одного сечения.
•
Для декорирования монтажных отверстий и присоединения к стене.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Прямое соединение с каналами.
•
Соединитель имеет специальный ограничитель для удобной стыковки.
•
Крепится к стене с помощью шурупов.
•
Присоединительные сечения: 55х110, 60х120, 60х204 мм.
Соединитель каналов
с пластиной
Код
Размеры, мм
a b c A B C D L
555 110 55 2 141 154 154 141 131
757 120 60 2 141 154 154 141 131
858 204 60 3 229 154 242 141 186
