Hotrix RS 9 [10/20] Подготовка к работе

5.2 Тепловая пушка соответствует обязательным требованиям ГОСТ IEC 60335-2-30-2013

и техническим условиям КПРН.681933.001ТУ.

5.3 Несущая конструкция пушки состоит из корпуса (1) и ручки-подставки (2). Вентилятор

расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном

в верхней части корпуса под крышкой (3). Органы управления вынесены на панель шасси.

Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (4),

закрывающей их с лицевой стороны пушки.

5.4 Принцип работы. Воздушный поток, втянутый вентилятором в корпус, проходя между

петлями трубчатых нагревателей. нагревается и подается в помещение через решетку.

Работа пушки возможна в одном из следующих режимов:

5.5 Электрическая схема пушки представлена на рис. 1 Приложения.

6. ПОДГОТОВКА К РАБОТЕ

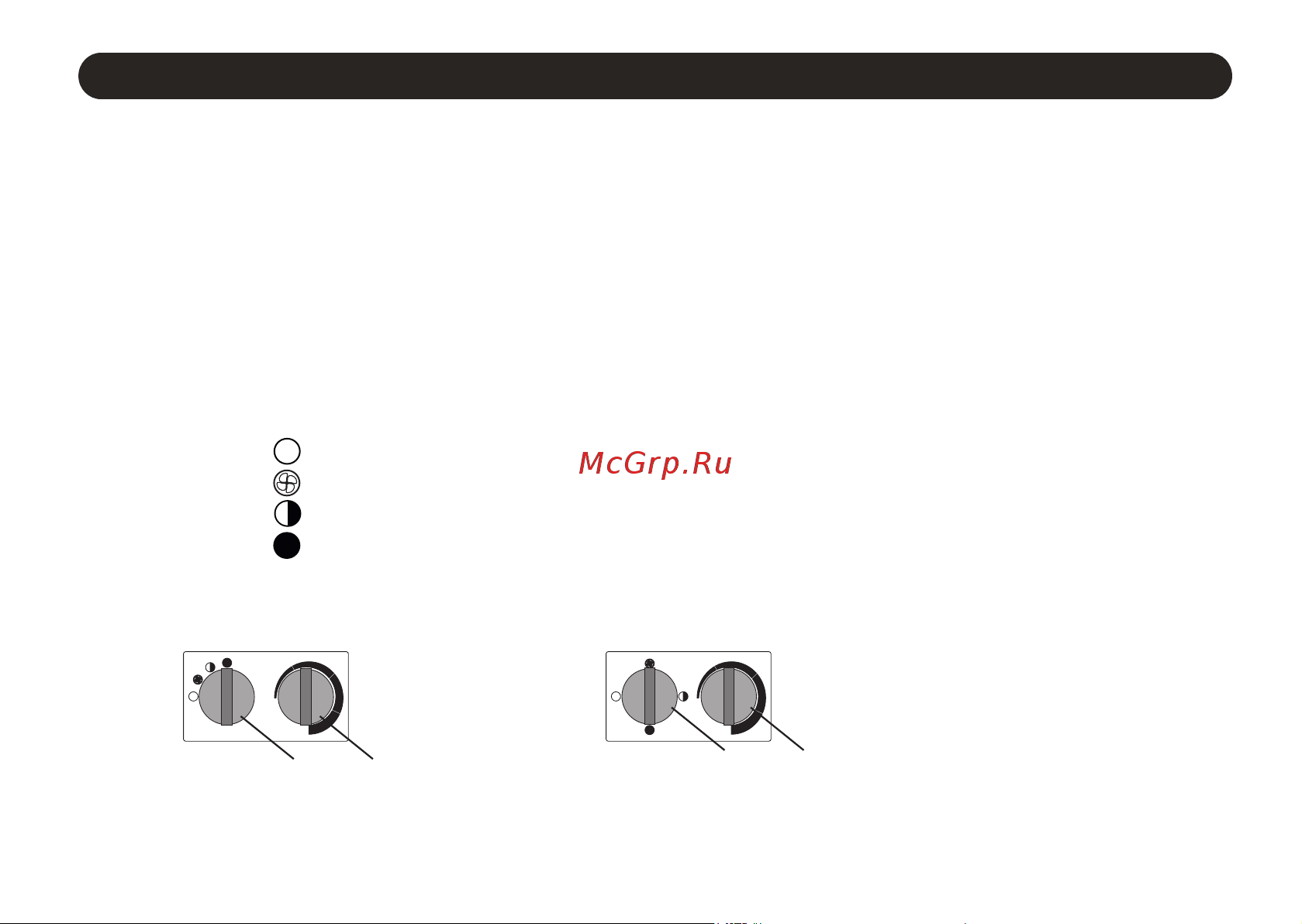

1 - переключатель режимов;

2 - терморегулятор

Рис. 2 Варианты блока управления

6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку

терморегулятора в крайнее против часовой стрелки положение.

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;
