5.4 Разъем последовательного интерфейсного порта: Ниже приведено

описание контактов последовательного интерфейсного порта:

5.4.1. Контакты 6 и 8 являются выходами на открытом коллекторе, которые могут

подтягиваться до общего опорного напряжения не выше, чем +40В

Транзисторы рассчитаны на максимальную некондуктивную нагрузку 25мА

постоянного тока. В качестве общего контакта используйте только 5.

5.4.2. На контакте 8 вырабатывается сигнал перепада от высокого к низкому

уровню, когда у аккумуляторов ИБП остается время резервного питания менее

2 минут.

5.4.3. На контакте 6 вырабатывается сигнал перепада от высокого к низкому

уровню, когда напряжение в сети электропитания пропадает.

5.4.4. ИБП выключается при удержании на контакте 3 высокого уровня в течение

0.36 секунды.

5.4.5. Контакт 2 является выходом данных RS-232.

5.4.6. Контакт 3 является входом данных RS-232 (RxD).

ПРИМЕЧАНИЕ:

1. Параметры переключения + 40В, 0.25A неиндуктивный.

2. Контакт 5 должен соединяться только с землей.

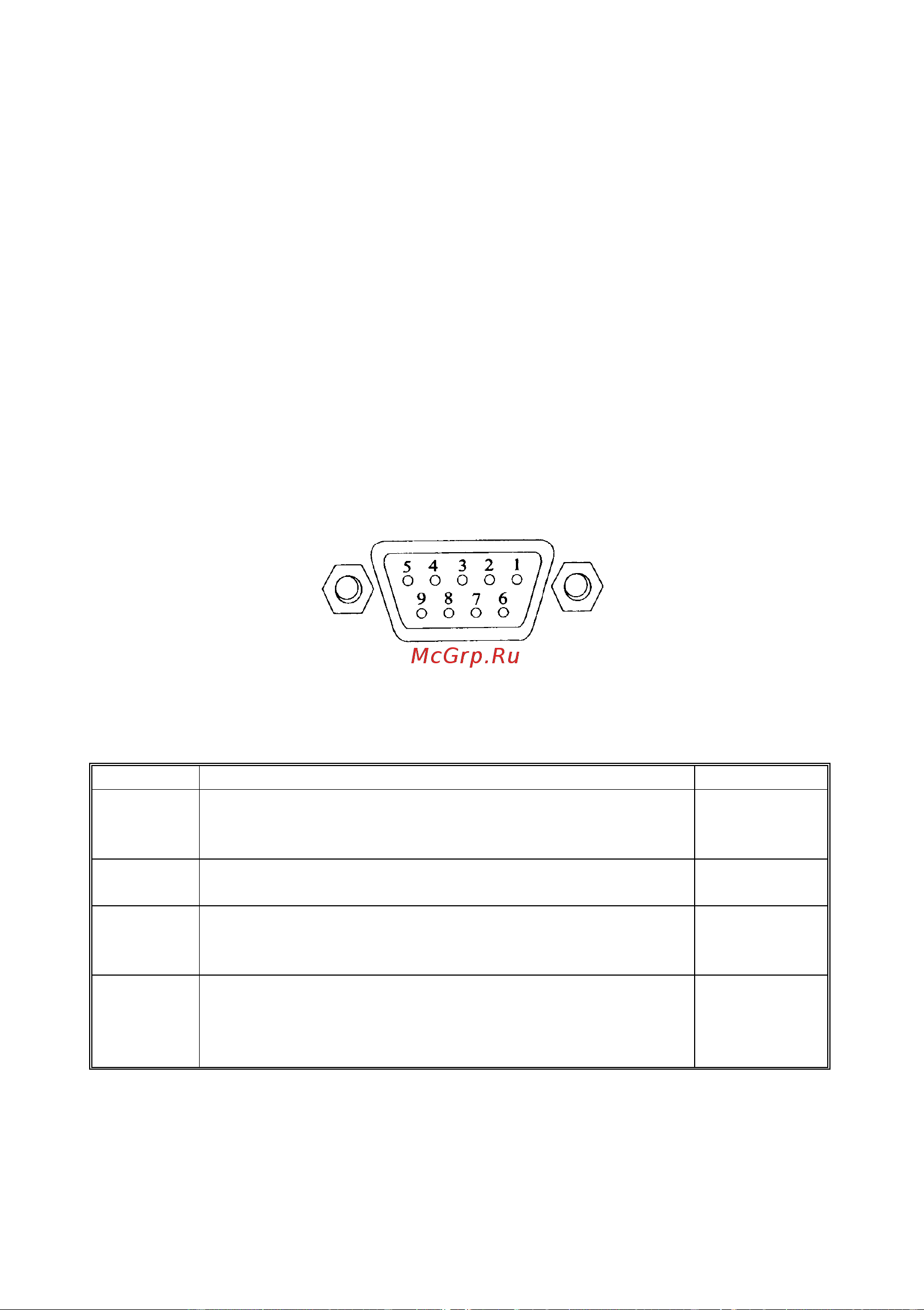

Коммуникационный интерфейсный порт

ИБП имеет стандартный разъем RS-232 совместимый с линией DB9 на задней панели.

Этот порт имеет сигналы описанные ниже:

Контакт #

Описание функции

Вход/Выход

Пропадание питания – нормально разомкнутое

состояние, становиться замкнутым во время

действия.

Выход

1.1.11.1.1.1. Соответствующая

земля для контактов 6 и 8

Выход

Аккумуляторы разряжены – нормально разомкнутое

состояние, становиться замкнутым во время

действия.

Выход

Удаленное выключение ИБП – удерживайте этот

контакт под напряжением (+5В ~ + 12В) в течение

500мс для отключения ИБП. Активируется в режиме

питания от аккумуляторов.

Вход
