Краскопульт предназначен для нанесения
лакокрасочных покрытий на поверхности
изделий из различных материалов, таких,
как металл, пластик, дерево и т.д. с помощью
струи сжатого воздуха.
Перед началом работы с изделием внима-
тельно изучите руководство по эксплуатации.
При несоблюдении правил эксплуатации и хра-
нения изделия гарантийные обязательства
аннулируются.
Краскопульт состоит из:
Корпуса (1) в форме пистолета, на котором
снизу закреплен бачок (7) для лакокрасочных
материалов. В передней части корпуса име-
ется воздушная головка с гайкой (2), внутри
которой находятся дюза (4) и запорная игла (3).
Во избежание засорения дюзы бачок снабжен
фильтром (6). На корпусе краскопульта раз-
мещены: курок (5), регулировочная гайка курка
(9), регулировочная гайка распыления краски
(10) и штуцер (8), к которому подсоединяется
шланг подачи воздуха от компрессора.
Принцип работы:
При нажатии на курок (5) открывается запор-
ный клапан (11), и давление от компрессора
поступает в корпус (1) краскопульта. При
дальнейшем нажатии на курок запорная игла
(3) открывает отверстие в дюзе (4), и воз-
дух, увлекая за собой краску из бачка (7),
вылетает из сопла изделия в виде воздушно-
капельной смеси. Регулировочная гайка рас-
пыления краски (10) позволяет менять тол-
щину факела распыления. При полностью
завернутой гайке (10) пятно распыления
факела имеет круглую форму. Постепенное
откручивание гайки (10) приводит к сжа-
тию пятна по толщине в эллипс и далее –
в полосу. Поворотом воздушной головки (2)
при отпущенной гайке достигается требуе-
мый угол плоскости факела распыления.
• Соблюдайте чистоту и порядок на рабочем
месте.
• Не допускайте к работе с оборудованием
необученный персонал.
• Убедитесь в отсутствии видимых поврежде-
ний корпуса бочка и прочих элементов пнев-
мосистемы.
• Убедитесь в исправности оборудования
перед началом работы.
• Не допускайте посторонних, не имеющих ква-
лификации для работы с данным оборудова-
нием, в зону работы агрегата.
• Не превышайте максимально допустимого
давления.
•Не направляйте краскопульт на людей
и животных.
• Для работы используйте защитные перчатки,
комбинезон, очки, респиратор.
• Перед началом работы убедитесь, что
фильтр, бачок и воздушный шланг плотно
присоединены к краскопульту.
• Распыляйте краску на расстоянии не более
260 мм от окрашиваемой поверхности.
• Перед началом работы убедитесь, что ком-
прессор выключен.
•Отключите оборудование от питания
и сбросьте давление в системе перед обслу-
живанием и разборкой агрегата.
• Не модифицируйте агрегат.
• Обязательно проверяйте и протягивайте все
соединения магистрали высокого давления.
• Не используйте поврежденные или восстанов-
ленные шланги высокого давления.
• Не распыляйте легковоспламеняющиеся
вещества в закрытых и плохо вентилируемых
помещениях.
• Не используйте составы, содержащие
метилхлорид и подобные соединения, во
избежание появления коррозии.
• При работе с компрессором строго соблю-
дайте приложенное к нему руководство по
эксплуатации.
• Убедитесь, что компрессор или альтернатив-
ный источник давления выключен.
• Подсоедините шланг компрессора к штуцеру
краскопульта.
• Налейте в бачок разбавленную до необходи-
мой консистенции краску, не более ¾ объема.
• Установите на корпус изделия бачок с филь-
тром.
• Включите компрессор.
• Перед началом работы отрегулируйте факел
распыления на пробной детали.
• Приведите краскопульт в рабочее положе-
ние: бачок с краской расположен снизу, сопло
находится на расстоянии 140–260 мм от окра-
шиваемой поверхности.
• Сохраняйте минимальную дистанцию между
краскопультом и окрашиваемой поверхностью.
• Выключите компрессор.
• Слейте из бачка оставшуюся краску.
• Отсоедините пневмошланг от пистолета.
• Промойте пистолет. Для этого необходимо:
разобрать сопло, снять бачок с фильтром
и промыть детали в промывочной жидкости.
Диаметр сопла .....................1,8 мм
Расчетное давление ...............4–8 бар
Расход воздуха .............. 290–365 л/мин
Рабочее расстояние напыления ...140–260 мм
Вместимость бачка ................1000 мл
ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПОРЯДОК РАБОТЫ
ПО ОКОНЧАНИИ РАБОТЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 – Корпус
2 – Воздушная головка с гайкой
3 – Запорная игла
4 – Дюза (на схеме не показана)
5 – Курок
6 – Фильтр (на схеме не показан)
7 – Бачок
8 – Штуцер
9 – Регулировочная гайка курка
10 – Регулировочная гайка распыления краски
11 – Запорный клапан (на схеме не показан)

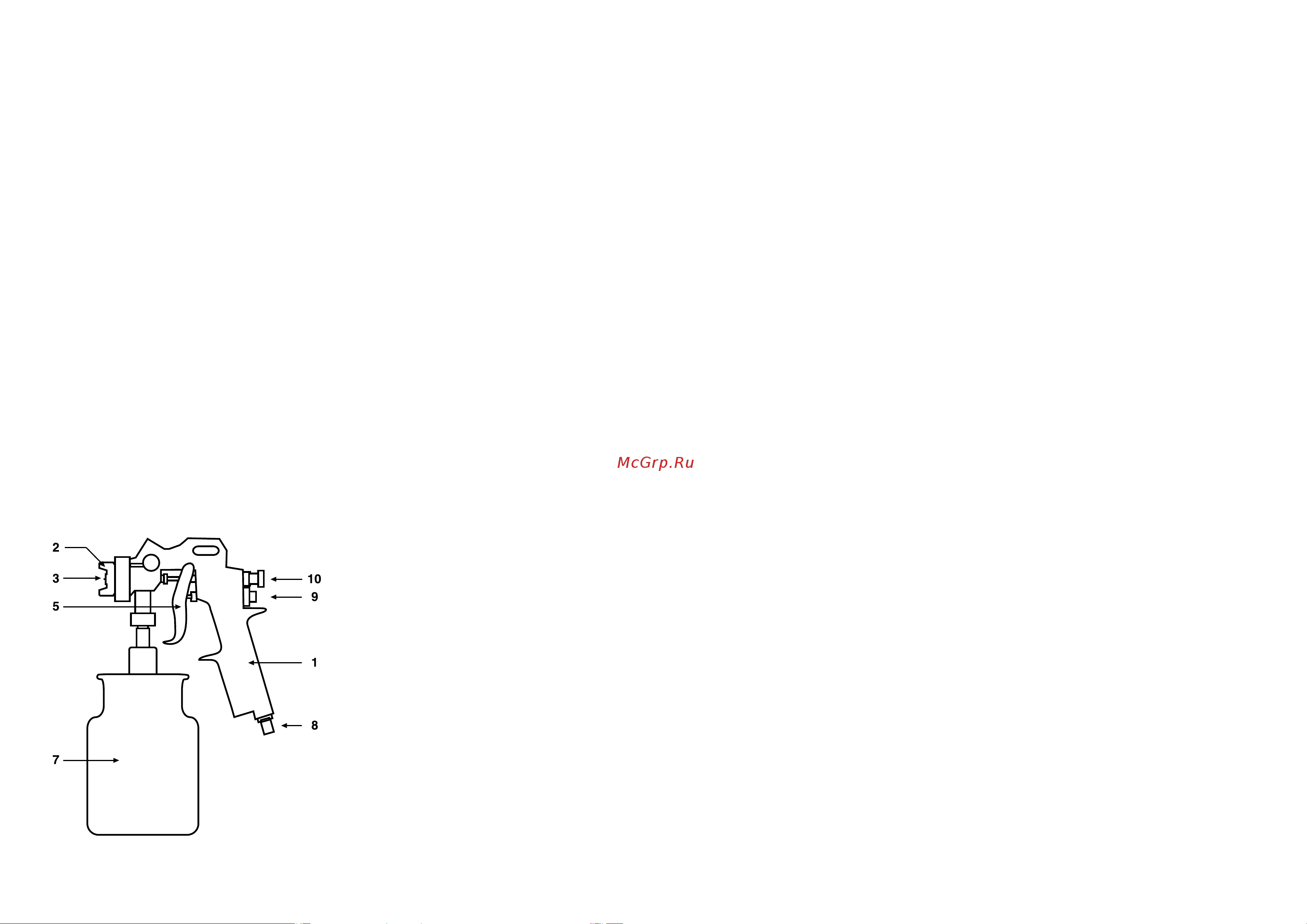

Схема краскопульта
Не следует опускать пистолет в промывочную жидкость в собранном виде, т.к. части изделия
окажутся недостаточно очищены от ЛКМ.
