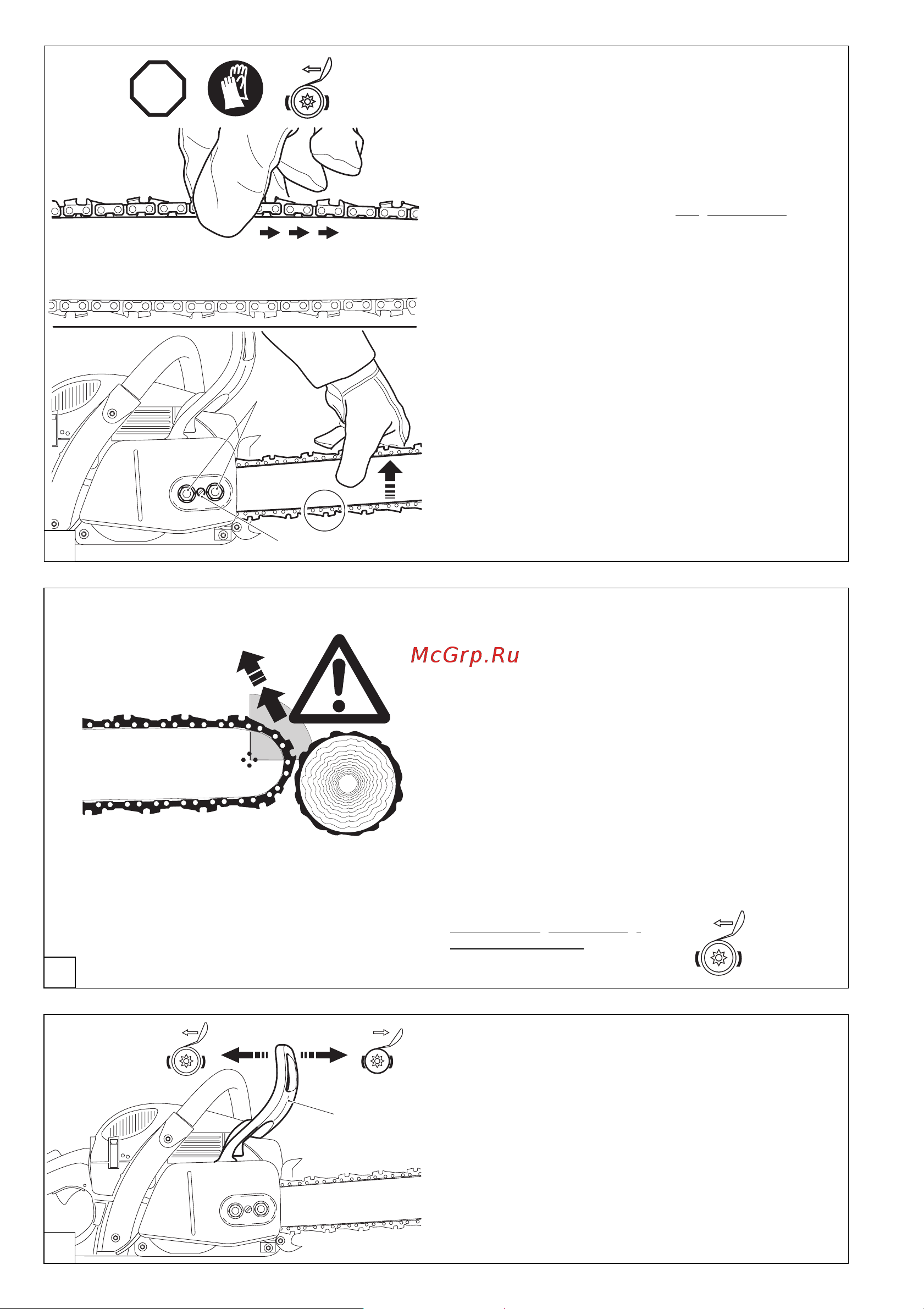

Kettenbremse auslösen (blockieren)
Bei einem ausreichend starken Rückschlag wird durch die
schnelle Beschleunigung der Sägeschiene und die Massen -
trägheit des Handschutzes (1), die Kettenbremse automatisch
ausgelöst.
Bei einer manuellen Auslösung wird der Handschutz (1) mit der
linken Hand in Richtung Schienenspitze gedrückt (Pfeil 1).
Kettenbremse lösen
Den Handschutz (1) in Richtung Bügelgriff ziehen (Pfeil 2), bis
er fühlbar einrastet. Die Kettenbremse ist gelöst.
Kettenbremse
Die DCS ist serienmäßig mit einer beschleunigungs aus lösenden
Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag
(Kickback), der durch Anstoßen mit der Schienenspitze an das
Holz erfolgt ist (siehe Kapitel „SICHERHEITSHINWEISE“ Seite
6), wird die Kettenbremse bei ausreichend starkem Rückschlag
durch Massenträgheit ausgelöst.
Im Bruchteil einer Sekunde wird die Sägekette gestoppt.
Die Kettenbremse ist für den Notfall und zum Blockieren
der Sägekette vor dem Starten vorgesehen.
ACHTUNG: Auf keinen Fall (außer bei der Prüfung, siehe
Kapitel „Kettenbremse prüfen”) die Motorsäge mit ausgelöster
Kettenbremse betreiben, da sonst in kürzester Zeit erhebli-
che Schäden an der Motorsäge auftreten können!
Vor Arbeitsbeginn unbedingt
Kettenbremse lösen!
Kontrolle der Kettenspannung
Die richtige Spannung der Sägekette ist dann gegeben, wenn
die Sägekette an der Schienenunterseite anliegt und sich
noch von Hand leicht durchziehen lässt.
Die Kettenbremse muss hierbei gelöst sein.
Kettenspannung häufi g kontrollieren, da sich neue Säge-
ketten längen!
Kettenspannung daher öfter bei ausgeschaltetem Motor
prüfen.
HINWEIS:
In der Praxis sollten 2-3 Sägeketten wechselweise benutzt
werden.
Um ein gleichmäßiges Abnutzen der Sägeschiene zu errei-
chen, sollte beim Kettenwechsel die Sägeschiene gewendet
werden.
Sägekette nachspannen
Befestigungsmuttern (2) mit dem Kombi schlüssel
ca. eine Umdrehung lösen. Sägeschienenspitze leicht anhe-
ben und Einstellschraube (4) rechtsherum (im Uhrzeigersinn)
drehen, bis Sägekette wieder an der Schienenunterseite anliegt
(siehe Kreis).
Sägeschienenspitze weiterhin anheben und die Befe-
stigungs muttern (2) wieder mit dem Kombischlüssel fest an-
ziehen.
