25
Газоотводящая труба должна быть изготовлена из жаропрочных и коррозионностойких
материалов, таких как: нержавеющая сталь, оцинкованная сталь, эмалированная сталь,
алюминий с толщиной стенки не менее 0,5 мм.
Необходимо убедиться в том, что в дымоходе имеется действительно хорошая тяга (см.
рисунок на странице 11).
Не используйте вентиляционные каналы для удаления продуктов сгорания.
Вытяжная труба должна быть кратчайшим образом подсоединена к дымоходу
(максимально допустимое удаление трубы отработанных газов от дымохода – 2 м).
Вытяжная труба должна иметь небольшой уклон (2⁰) вверх по направлению к месту
стыковки с дымоходом.
Вытяжная труба должна иметь внутренний диаметр не менее 110 мм.
Для надежного отвода продуктов сгорания минимальная длина вертикального участка
дымохода должна быть не менее 500 мм.
Соединение аппарата с газоотводящей трубой должно быть герметичным, рис 5.
3.6.2 Вариант подсоединения вытяжной трубы показаны на рис. 5

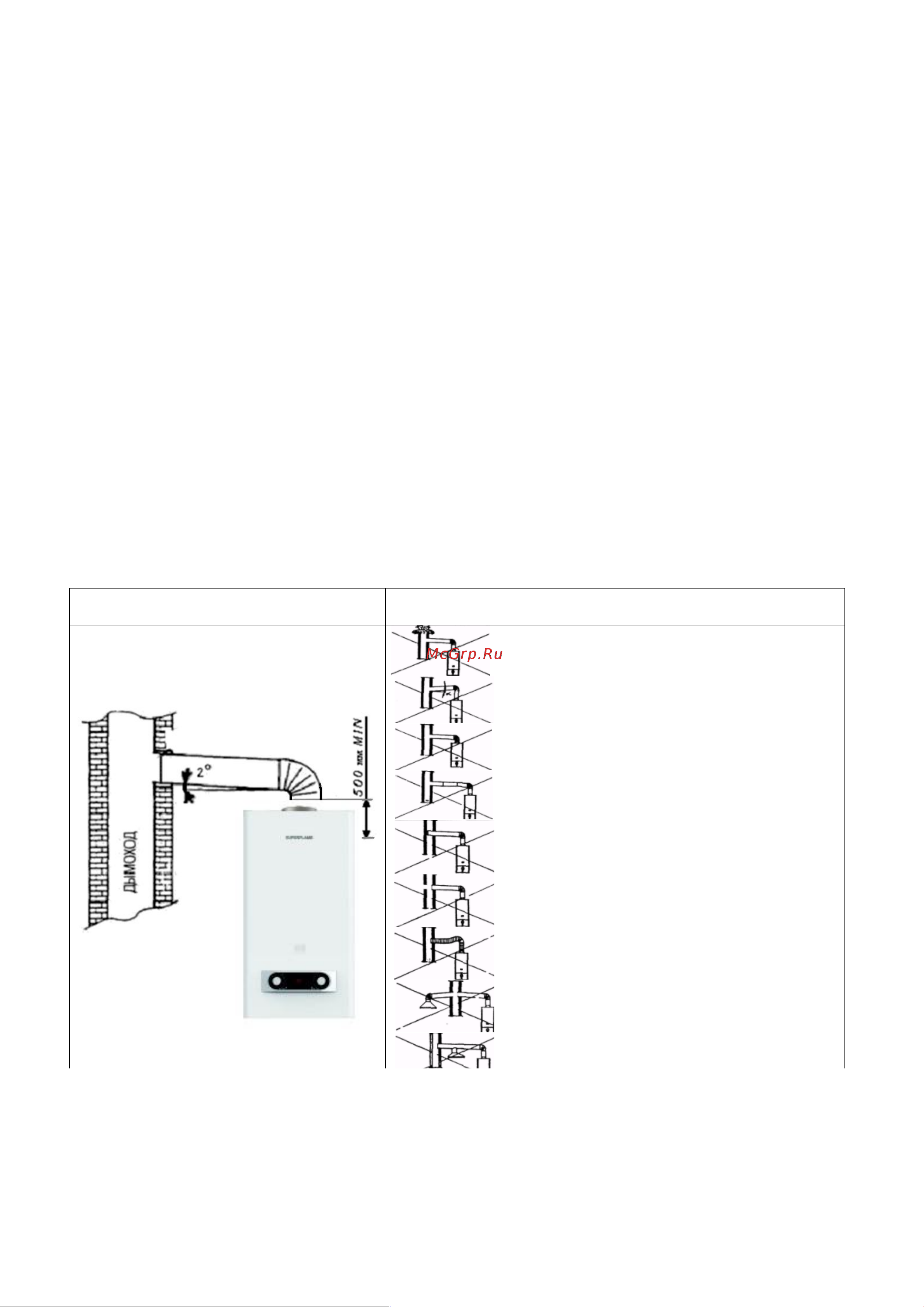

Рис. 5 Подсоединение вытяжной трубы к аппарату
Правильно
Неправильно
Дымоход блокирован по
той или иной причине.
Вытяжная труба имеет уклон вниз, вместо того,
чтобы иметь уклон вверх.
Отсутствует вертикальный участок вытяжной трубы
длиной в 500 мм
Длина горизонтального участка вытяжной трубы
превышает 2 метра
Конец вытяжной трубы слишком близок к
противоположной стене.
Имеется отверстие на наружной стороне дымохода
напротив точки соединения.
Гибкая соединительная труба не лежит на прямой
линии и наклонена вниз.
Другое устройство
подсоединено к дымоходу.
Два устройства имеют одно подсоединение к
