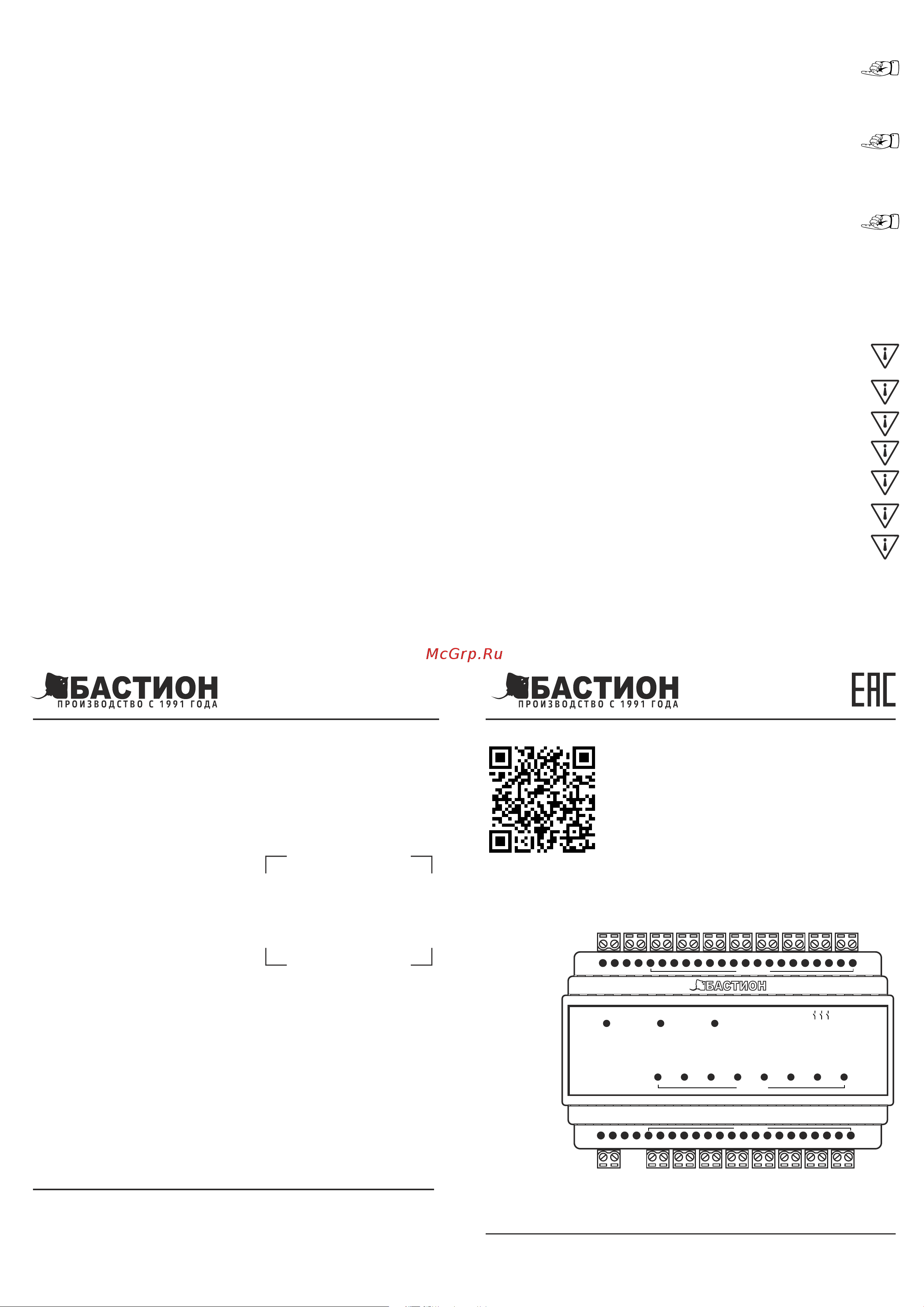

Теплоконтроллер
для систем
отопления
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
TEPLOCOM TC-8Z
ВЫХОДЫ
ВЫХОДЫНАСОС КОТЁЛ
СЕТЬ НАСОС КОТЁЛ
0
СЕТЬ
~220В
50Гц
Ф
ВЫХОДЫ
1
2
3 4 5 6 7 8
НО/НЗ
Н выкл
К/Н вкл
Заводской номер _________________________
Дата выпуска “_____” __________ 20__ г. соответствует требованиям
конструкторской документации, гос. стандартов и признан годным к
эксплуатации.
НАИМЕНОВАНИЕ: Теплоконтроллер TEPLOCOM TC-8Z
ОТМЕТКИ
ПРОДАВЦА:
Продавец: ____________________________________
Монтажная организация: ________________________
Дата продажи: “___” ____________ 20__г. М.П.
Дата ввода в эксплуатацию: “___” ________ 20__г. М.П.
ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ:
Штамп службы
качества:
- основной сайт
- электрооборудование для отопления
- интернет-магазин
- сеть фирменных магазинов “СКАТ”
- Техподдержка; ops@bast.ru -Отдел сбыта
а/я 7532 Ростов-на-Дону, 344018, (863) 2035830
формат А4, ФИАШ.423141.090 РЭ
bast.ru
teplo.bast.ru
dom.bast.ru
skat-ups.ru
911@bast.ru
Срок гарантии устанавливается 5 лет со дня продажи.
Если дата продажи не указана, срок гарантии исчисляется с
момента даты выпуска.
Срок службы - 10 лет с момента ввода в эксплуатацию или даты
продажи.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Благодарим Вас за выбор нашего
теплоконтроллера TEPLOCOM TC-8Z!
Меры предосторожности:
I УСЛОВИЯ ЭКСПЛУАТАЦИИ
џ питающая сеть 220В, 50 Гц;
џ температура окружающей среды от -10° до +40°С;
џ относительная влажность воздуха до 90% при температуре
+25°С.
В качестве сервоприводов коллектора
управляемых посредством TEPLOCOM TC-8Z
рекомендуется использовать термоэлектрические
сервоприводы TSP 220/NO и TSP 220/NС
производства компании БАСТИОН.
Для контроля и управления температурой в
помещениях рекомендуется применять
термостаты серии TEPLOCOM TS производства
компании БАСТИОН.
Информацию о термоэлектрических сервоприводах
и термостатах можно получить по адресу:
https://bast.ru/komnatnie-termostaty/
III НАЗНАЧЕНИЕ ПРИБОРА
TEPLOCOM ТС-8Z (в дальнейшем теплоконтроллер)
Теплоконтроллер обеспечивает:
џ электропитание системы водяного отопления напряжением ~220В
частотой 50Гц;
џ упрощение монтажа системы;
џ управление термоэлектрическими сервоприводами с
двухпозиционной регуляцией по сигналу от комнатных
термостатов;
џ работу с нормально открытыми или нормально закрытыми
термоэлектрическими сервоприводами;
џ управление насосом и котлом;
џ возможность отключать насос и котел при отсутствии запроса на
отопление, для большей экономии и продления срока службы
насоса и котла;
џ задержку включения насоса и котла;
џ задержку выключения насоса;
џ световую индикацию наличия сети;
џ световую индикацию включения котла, насоса и сервоприводов
(выходов).
предназначен
для управления многоконтурной системой водяного отопления, котлом
и циркуляционным насосом по сигналам от комнатных термостатов.
Теплоконтроллер TEPLOCOM TC-8Z обеспечивает поддержание
индивидуальной комфортной температуры в каждой комнате
вашего дома (до 8 независимых зон отопления).
II КОМПЛЕКТ ПОСТАВКИ
1. Источник «TEPLOCOM TC-8Z» - 1 шт.
2. Краткое руководство по эксплуатации - 1 шт.
3. Упаковка - 1 шт.; 4. Клемники - 19 шт.; 5. Упаковка - 1 шт.
IV УСТРОЙСТВО TEPLOCOM TC-8Z
Конструктивно изделие выполнено в пластиковом корпусе, который
устанавливается в ящик предохранителей (электротехнический ящик),
крепится на 35мм DIN рейке, предварительно закрепленной на
вертикальной поверхности или к стене, (см. рис. 1) и может
использоваться только в закрытых помещениях.
Монтаж, демонтаж и ремонт прибора должен
производиться квалифицированным специалистом.
Эксплуатация изделия без защитного заземления
запрещена!
Провода, подводящие сетевое напряжение должны иметь
2.
двойную изоляцию и сечение не менее 0,75мм
Запрещается разбирать изделие!
Запрещается закрывать вентиляционные отверстия
изделия!
Запрещается соединять или разъединять клемные колодки
находящиеся под напряжением электросети ~220В!
Не допускается наличия в воздухе токопроводящей пыли и
паров агрессивных веществ.
